深圳400KW太陽能光伏逆變器380V風能逆變電源-粵興電力100KW光伏儲能逆變器200KW太陽能離網逆變器300KW光伏正弦波逆變器500KW太陽能光伏發電系統三相逆變電源柜
一：產品簡介
粵興電力生產的太陽能離網逆變器是弦波智能型逆變電源。將蓄電池的DC12V/DC24V/DC48V/DC96V/DC110V/DC220V/DC384V/DC480V/(定制直流電壓)的直流電通過太陽能逆變電源變成AC110V/AC220V/AC380V的正弦波交流電，供用戶負載使用。

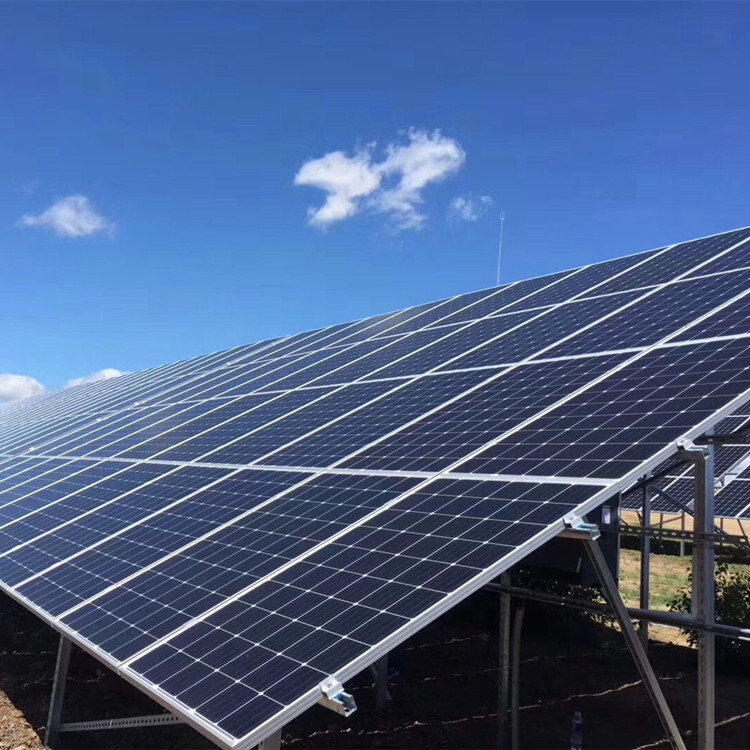

太陽能發電系統由太陽能發電板,太陽能控制器,逆變器,蓄電池等組件組成,根據使用方式可以分為幾種類型;類型有:純逆變型;市電互補型;逆控一體機;
適用于DC12V/DC24V/DC48V/DC96V/DC110V/DC220V/DC384/DC480V的太陽能發電系統;(也可以定制特殊電壓型逆變器)
二：產品原理
工作狀態說明：(可增加市電輔助充電功能)
1、交流輸入和直流輸入都正常時，由電池組（直流電）經過隔離、濾波后，逆變成的交流電，通過靜態開關1向負載提供電源（即直流逆變供電）；
2、當交流輸入異常，電池輸入正常時，由直流經過隔離、濾波后，逆變成的交流電，通過靜態開關1向負載提供電源（即直流逆變供電）；
3、當交流輸入正常，直流輸入異常時，由交流輸入通過靜態開關2向負載提供電源（即交流供電）；
4、轉換過程是智能的，轉換時間極短，小于5ms，確保供電的不間斷性；
規 格 | 1KW-500KW | |
直流輸入 | 額定電壓 | 480VDC |
電池?cái)?shù)量 | 12V×40節/鋰電池組 | |
電池類型 | 免維護鉛酸蓄電池/磷酸鐵鋰電池 | |
交流輸入 | 相 數 | 三相 |
頻 率 | 50Hz ± 5％ | |
電壓范圍 | 380VAC ± 15％ | |
逆變輸出 | 額定功率 | 1KW-500KW |
額定電壓 | 380VAC ±2％ | |
頻 率 | 50Hz ± 1％ | |
波形失真率 | ≤ 5％（線性負載） | |
動態響應 | 5%（0%~負載） | |
峰值系數（CF） | 3：1 | |
功率因數 | 0.8 | |
逆變效率 | 87% | |
報 警 | LED指示燈報警和液晶顯示屏文字報警 | |
人機界面 | LCD液晶/觸摸屏（可選） | |
轉換時間 | 在線0ms，互動5ms，EPS 1s | |
噪音 | ≤55db | |
絕緣強度 | 1500 VAC， 1min （輸入和輸出） | |
冷卻方式 | 風扇強制風冷 | |
注：其它電壓等級都可以定制 如： DC72V ，DC96V，DC110V，DC192V , DC216V，DC240V，DC360V，DC384V，DC480V，DC540V等
逆變電源具有完善的保護功能，一旦出現下表所列故障，逆變電源將進入逆變狀態或關閉輸出，以負載不受損壞，同時逆變電源自身也得到保護。
保護功能 | 狀態說明 | 保護動作 | 恢復 |
交流輸入欠壓 | 交流輸入電壓低于設 | 逆變電源將自動轉為直流逆變供電 | 故障排除后，逆變電源將自動恢復正常工作狀態 |
直流輸入欠壓 | 直流輸入電壓低于設 | 在逆變狀態下將關閉輸出 | |
輸出過載 | 負載功率超過額定值 | 逆變電源將延時后關閉輸出，轉為旁路供電 | 故障排除后，須重新啟動才 能恢復正常工作狀態 |
注：逆變電源在欠壓保護后，回至設定恢復工作點以上時，才能再次啟動。設置回差電壓是為了防止避免系統在保護點附近震蕩。當逆變電源開機時，如果輸入電壓正好處于保護點和恢復工作點之間時，機器將處于保護狀態并顯示欠壓。
