一般保存IGBT模塊的場所，應保持常溫常濕狀態，不應偏離太大。常溫的規定為5～35℃ ，常濕的規定在45～75%左右。在冬天特別干燥的地區，需用加濕機加濕; 盡量遠離有腐蝕性氣體或灰塵較多的場合； 在溫度發生急劇變化的場所IGBT模塊表面可能有結露水的現象，因此IGBT模塊應放在溫度變化較小的地方； 保管時，須注意不要在IGBT模塊上堆放重物； 裝IGBT模塊的容器，應選用不帶靜電的容器。

IGBT模塊由于具有多種優良的特性，使它得到了快速的發展和普及，已應用到電力電子的各方各面。因此熟悉IGBT模塊性能，了解選擇及使用時的注意事項對實際中的應用是十分必要的。

隨著國內IGBT企業斯達半導的上市，并擠進IGBT模塊供應商0，國產替代技術已經達到門檻。功率半導體是半導體行業的細分領域，雖不像集成電路一樣被大眾熟知，但其重要性不可忽視。1990-2010年，這20年時間內，IGBT節能效果為客戶累計節省了約18萬億美元，減少了約100萬億磅的二氧化碳排放。IGBT作為電子電力裝置和系統中的“CPU”，節能減排的主力軍，有著強大的生命力，我們現在還離不開IGBT！

由于IGBT在電能轉換中扮演的重要角色，它能夠?yàn)楦鞣N高電壓和大電流應用提供更高的效率和節能效果，被廣泛應用于工業控制、新能源、變頻家電等領域。特別是在新能源汽車中，IGBT 模塊占電動車整車成本約5%左右，是除電池之外成本第二高的元件。根據IHS預測，全球汽車電動化用IGBT模塊未來5年復合增長率高達23.5%。目前國內IGBT供需差距，國產量?jī)H為市場銷量的七分之一。
2018 年 IGBT 模塊需求量為7898萬只，但是國內產量只有1115萬只，供需缺口。據業內人士透露，IGBT整體市場規模會保持每年10%以上的增長速度，主要受益于新能源汽車行業的發展。但是國產IGBT的增長速度會遠此，以上市公司斯達半導體為例，2016年至2018年，連續保持45%以上的增長率。國內諸多公司以IGBT為主營業務的公司實現了高速增長。

供應英國WESTCODE西碼相控可控硅及R系列快速可控硅和整流二極管系列產品.N105PH12.N105RH12 ,N018PH12.N023PH12 N086PH12,N170PH12.N195PH12.N320CH40,N275PH12.N280CH06,N330KH12.N370MH12,R200SH16-21 R219SH08-12 R220SH08-12 R270SH04-08 D315CH32-36 R305SH14-21 D350SH24-26可接訂單，標價僅供參考，當日詢問下單為準，蘇州阜晶電子科技有限公司供應：英國西碼圓盤式晶閘管 陶瓷二極管系列，IXYS 可控硅大電流模塊。日本sanRex三社可控硅整流模塊。 德國西門康可控硅IGBT模塊 ，英飛凌，(優佩克) IGBT，可控硅模塊 .Fairchild ，Sirectifier ，東芝，三菱，富士，達林頓，GTR，IGBT, IPM，PIM模塊，快恢復二極管，整流橋，美國IR公司系列，場效應管.可控硅模塊.

IGBT(Insulated Gate Bipolar Transistor)，絕緣柵雙極型晶體管，是由BJT(雙極型三極管)和MOS(絕緣柵型場效應管)組成的復合全控型電壓驅動式功率半導體器件, 兼有MOSFET的高輸入阻抗和GTR的低導通壓降兩方面的優點。GTR飽和壓降低，載流密度大，但驅動電流較大；MOSFET驅動功率很小，開關速度快，但導通壓降大，載流密度小。IGBT綜合了以上兩種器件的優點，驅動功率小而飽和壓降低。非常適合應用于直流電壓為600V及以上的變流系統如交流電機、變頻器、開關電源、照明電路、牽引傳動等領域。
IGBT模塊是由IGBT（絕緣柵雙極型晶體管芯片）與FWD（續流二極管芯片）通過特定的電路橋接封裝而成的模塊化半導體產品；封裝后的IGBT模塊直接應用于變頻器、UPS不間斷電源等設備上；

IGBT模塊具有節能、安裝維修方便、散熱穩定等特點；當前市場上銷售的多為此類模塊化產品，一般所說的IGBT也指IGBT模塊；隨著節能環保等理念的推進，此類產品在市場上將越來越多見；
IGBT是能源變換與傳輸?shù)暮诵钠骷追Q電力電子裝置的“CPU”，作為國家戰略性新興產業，在軌道交通、智能電網、航空航天、電動汽車與新能源裝備等領域應用極廣。
IGBT的開關作用是通過加正向柵極電壓形成溝道，給PNP(原來為NPN)晶體管提供基極電流，使IGBT導通。反之，加反向門極電壓消除溝道，切斷基極電流，使IGBT關斷。IGBT的驅動方法和MOSFET基本相同，只需控制輸入極N-溝道MOSFET，所以具有高輸入阻抗特性。當MOSFET的溝道形成后，從P+基極注入到N-層的空穴（少子），對N-層進行電導調制，減小N-層的電阻，使IGBT在高電壓時，也具有低的通態電壓。

靜態特性

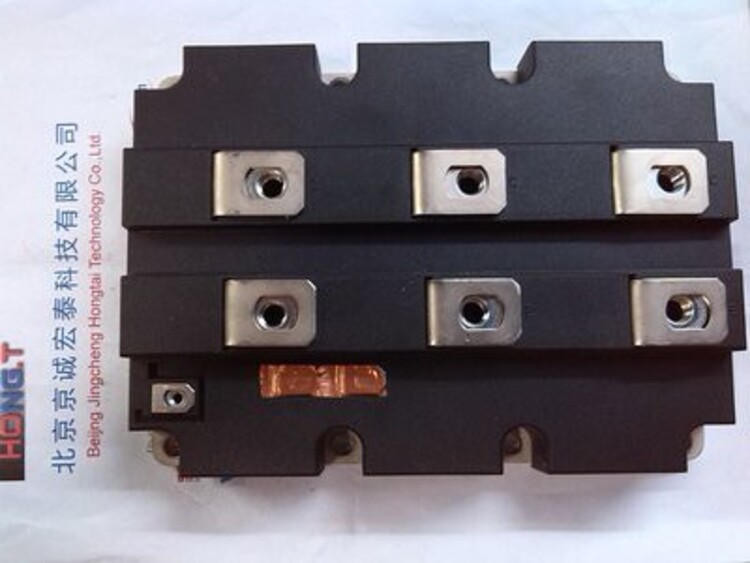

三菱制大功率IGBT模塊
三菱制大功率IGBT模塊
IGBT 的靜態特性主要有伏安特性、轉移特性。
IGBT 的伏安特性是指以柵源電壓Ugs 為參變量時，漏極電流與柵極電壓之間的關系曲線。輸出漏極電流比受柵源電壓Ugs 的控制，Ugs 越高， Id 越大。它與GTR 的輸出特性相似．也可分為飽和區1 、放大區2 和擊穿特性3 部分。在截止?fàn)顟B(tài)下的IGBT ，正向電壓由J2 結承擔，反向電壓由J1結承擔。如果無N+緩沖區，則正反向阻斷電壓可以做到同樣水平，加入N+緩沖區后，反向關斷電壓只能達到幾十伏水平，因此限制了IGBT 的某些應用范圍。
IGBT 的轉移特性是指輸出漏極電流Id 與柵源電壓Ugs 之間的關系曲線。它與MOSFET 的轉移特性相同，當柵源電壓小于開啟電壓Ugs(th) 時，IGBT 處于關斷狀態。在IGBT 導通后的大部分漏極電流范圍內， Id 與Ugs呈線性關系。高柵源電壓受大漏極電流限制，其佳值一般取為15V左右。

關于轉換電流變化率
當負載電流，電源頻率的增高或電源為非正弦波時，會使轉換電流變化率變高，這種情況易在感性負載的情況下發生，很容易導致器件的損壞。此時可以在負載回路中串聯一只幾毫亨的空氣電感。
面向全國，蘇州模塊供應商，代理商。
全新原裝，代理，大量庫存
ABB 、POSEICO、 WESTCODE 、IXYS 、SEMIKRON 、CATELEC 、SanRex、MITSUBISHI、EUPEC 、infineon 、POWERSEM 、DAWIN、TYCO
可控硅 IGBT IPM PIM系列模塊優勢代理
1、日本三社SanRex:可控硅模塊;二極管模塊;三相整流橋模塊。
2、德國西門]康SEMIKRON: IGBT模塊;可控硅模塊;二極管模塊;三相整流橋模塊;平板型可控硅;螺栓型可控硅;螺栓型二極管。
3、德國英飛凌Infineon: IGBT模塊; PIM模塊;可控硅模塊。
4、德國艾賽斯IXYS:快速恢復二極管模塊;可控硅模塊。
5、日本三菱MITSUBISHI: IGBT模塊; IPM模塊; PIM模塊。
6、日本富士FUJI: IGBT模塊; IPM模塊;三相整流橋模塊。
7、美國威士VISHAY:螺栓二極管;螺栓可控硅。
8、日本東芝TOSHIBA: IGBT模塊;整流橋模塊; GTO門極關斷可控硅。
9、IGBT無感吸收電容:美國CDE;加拿大EACO:德國EPCOS。
10、英國西碼WESTCODE:平板型可控硅;平板型二極管;螺栓型可控硅、螺栓型二極管。
11、意大利POSEICO:平板型可控硅;平板型二極管。
12、英國達尼克斯DYNEX:平板型可控硅;平板型二極管、GTO ]極可關斷可控硅
13、瑞士ABB:平板型可控硅;平板型二極管、GTO門極可關斷可控硅。
14、快速熔斷器:美國BUSSMANN。
