變頻控制柜常見的問題匯總
1、中變頻器通電后跳閘：一般情況下，變頻器的內部問題或外部問題都可能造成這種情況； 水泵變頻器在檢修時，加電后跳閘，需要用萬用表檢測兩對之間的RST。如果電阻值小于正常值，則變頻器可能發生短路。如果超過電壓保護，則為壓敏電阻壞了，常見的一種是整流橋壞了； 外部的問題是變頻器的輸入端采用了帶漏電保護器的空氣開關，導致這種故障再次發生，也有可能是設備漏電引起的；
2、水泵長時間運行后，供水的溫度會升高： 由于用戶長時間消耗的水很少，長期運行使水變熱；在用水量很少的時間段，控制器會進入休眠狀態，之前運行的大泵會停止運行，啟動小泵； 在用戶用水量很小的時間段，建議設置小泵不要參加變頻，使小泵會根據壓力自動關閉和開啟，從而避免用戶不用水時因泵一直運轉而造成水熱；
3、用水噪音增大，水壓不穩； 水噪聲大部分是由于用戶用水時水壓變化較大，變頻泵頻繁切換到變頻狀態，引起管路或機械設備一起共振，從而引起聲； 先檢查設備的空氣是否渾濁，出口管道的排氣是否暢通，有無雜物堵塞。遇到噪音問題時，先要做的就是檢查硬件設施。檢查供水設備的硬件設施是否有問題，并確定承磨損嚴重嗎？
4、?水泵的變頻器顯示正常，但水泵不能轉動：設備的參數問題，水泵的運行參數設置過低，已經達到了設定值，線路有問題，都有可能會導致這一情況；先確定是否有輸出電流，如果有輸出電流，可能是電機問題，如果沒有輸出電流，查看變頻器的設置是否正確；

變頻控制系統設計前，一定要了解系統配制，工作方式，環境，控制方式，客戶具體要求具體系統分新設計系統還是舊設備改造系統。 對舊設備改造，應該確切知道如下技術參數及要求：
1.電機具體參數：a.出廠日期b. 廠商(國產，進口)c.電機的額定電壓d.額定電流e.相數。 2. 電機的負載特性類型. 3. 工作制式。 4. 電機起動方式。 5. 工作環境。如現場的溫度、防護等級、電磁等級、防爆等級、配電具體參數。 6. 變頻柜安裝位置到電機位置實際距離。(變頻柜到電機距離是非常重要的參數) 7. 變頻柜拖動電機的數量及方式。 8. 變頻柜與舊的電氣系統的切換關系。一般為Δ-Y啟動與變頻工作互為備用切換保護。 9.變頻柜的傳感變送器的選用參數及采樣地點。 10.變頻控制柜的控制方式，如手動/自動，本地/遠程，控制信號的量程,是否通訊組網。 11.強電回路與弱電回路的隔離。采集及控制信號的隔離。 12.工作場合的供電質量，如防雷，浪涌，電磁。 對新變頻系統，應該與機械對傳動機械負載特性，深入了解，才能確電機類型，容量。根據電機機械負載特性，容量，選用變頻器的類型、容量。

設計考慮問題
1、散熱問題：變頻器的發熱是由內部的損耗產生的。對變頻器進行散熱我們通常采用風扇散熱 ；2、 電磁干擾問題：當系統中有高頻沖擊負載如電焊機、電鍍電源時，變頻器本身會因為干擾而出現保護 ；3、變頻柜的使用環境：防水防結露，防塵，防腐蝕性氣體 變頻柜作用 ；4、對電動機進行運行控制； 5、對電動機進行變頻供電，使電動機改變轉速。
PLC控制柜輸出執行程序 系統運行過程中需要將PLC系統的控制命令發送到受控設備，以便用于控制受控設備的開/停及變頻，而輸出執行程序正是實現這一功能的。
變頻控制柜的核心裝置是變頻器。 電機的轉速主要取決于供電頻率，異步電機除了有一個很小的轉差率之外，轉速與供電頻率基本成正比，同步電機的轉速嚴格與供電頻率成正比。

一般規定城市管網的水壓只五米以下樓房的用水，其余上部各層均須 "提升"水壓才能滿足用水要求。以前大多采用傳統的水塔、高位水箱，或氣壓罐式增壓設備，但它們都由水泵以高出實際用水高度的壓力來"提升"水量，其結果增大了水泵的軸功率和能量損耗和二次污染。 變頻供水控制柜技術應用于水泵風機等流體負載時，可使流體的流量、壓力根據實際需要自動恒壓或恒流量調節。同時延長設備使用壽命，無電流和水壓沖擊。節能效果比采用閥門控制壓力或流量的方法可節電40% ~ 50%，節水7%。常規水泵大部分時間均在額定負荷下運行，特別是自來水廠和居民區生活供水，其設計均按大用水負荷選擇水泵，而每天24h用水負荷變化很大，在夜間用水量更少，采用變頻恒壓供水設備，可根據用水量的大小變化，自動調節水泵轉速，同時確保供水壓力恒定，不僅可節約大量能源，延長設備使用壽命，又解決了水源二次污染問題，是一種十分理想的高科技節能產品。

變頻恒壓供水控制柜簡稱控制柜是與閥門電動裝置配套使用的，用以控制電動閥門的開關和顯示閥門工作狀態，它可以現場使用，也可以遠距離室內使用，對于大量使用閥門的石油，化工，水利，發電，煤炭，冶金，等工作部門等。

可為風機、水泵、空氣壓縮機等流量和壓力控制特點，使用變頻器一拖三的功能，無需PLC控制器可自動控制泵組的投入和退出數量，變頻器內置PID與恒壓供水控制板連運，頻恒壓供水控制柜運行穩定節省成本。變頻恒壓供水控制柜可以很容易地連接到遠程傳輸壓力表的通信，從而完成供水壓力的閉環控制。當水管流量發生變化時，可以穩定供水壓力，節約電能，為用戶節維護成本，具有較高的經濟性和實用性。

電氣控制柜總體配置設計任務是根據電氣原理圖的工作原理與控制要求，先將控制系統劃分為幾個組成部分(這些組成部分均稱作部件)，再根據電氣控制柜的復雜程度，把每一部件劃成若干組件，然后再根據電氣原理圖的接線關系整理出各部分的進出線號，并調整它們之間的連接方式；總體配置設計是以電氣系統的總裝配圖與總接線圖形式來表達的，圖中應以示意形式反映出各部分主要組件的位置及各部分接線關系、走線方式及使用的行線槽、管線等。
電氣控制柜總裝配圖、接線圖(根據需要可以分開，也可并在一起)是進行分部設計和協調各部分組成為一個完整系統的依據?？傮w設計要使整個電氣控制系統集中、緊湊，并兼顧以下要求：(1)? 同時在空間允許條件下，把發熱元件，噪聲振動大的電氣部件，盡量放在離其它元件較遠的地方或隔離起來。(2)? 對于多工位的大型設備，還應考慮兩地操作的方便性。(3)? 控制柜的總電源開關、緊急停止控制開關應安放在方便而明顯的位置?？傮w配置設計的合理與否關系到電氣控制系統的制造、裝配質量，更將影響到電氣控制系統性能的實現及其工作的可靠性、操作、調試、維護等工作的方便及質量。

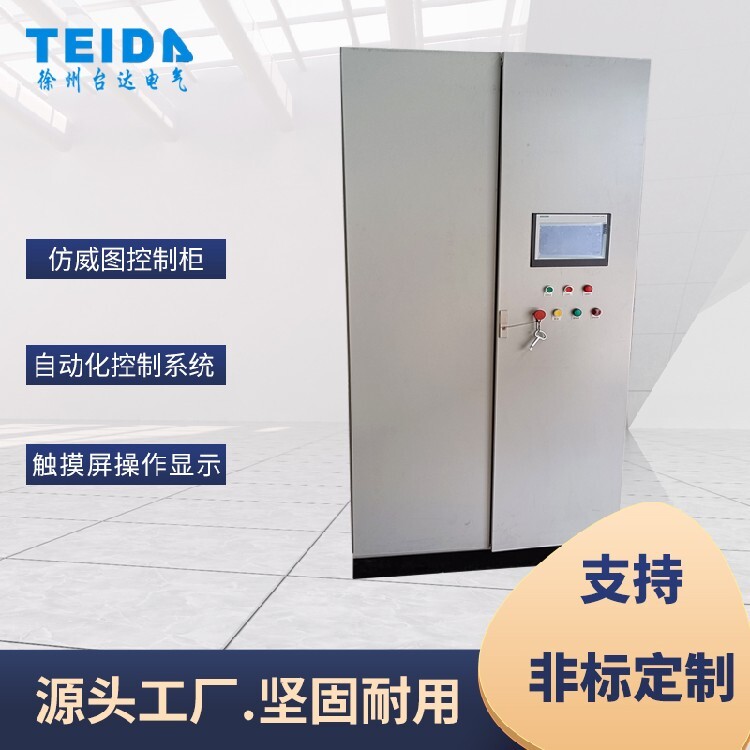

PLC控制柜里面一般包含：斷路器設備，熔斷器，開關電源，變壓器，PLC本體模塊及I/O擴展模塊，信號隔離模塊，浪涌保護器，HMI人機界面，按鈕指示燈，接線端子，中間繼電器，線槽，柜內照明燈，限位開關等，當然里面很多設備都是可選項，也有沒有羅列出的都是和實際的工程項目配套的，所有不盡相同。以上描述僅供參考，想要了解的詳細可以查看徐州臺達電氣科技有限公司的官網里面的PLC控制柜照。

1、用于順序控制：順序控制是根占有關輸進開關量確當前與歷史的狀況，產生所要求的開關量輸出，以使系統能按一定順序工作。這是系統工作基本的控制。也是離散生產過程常用的控制。
