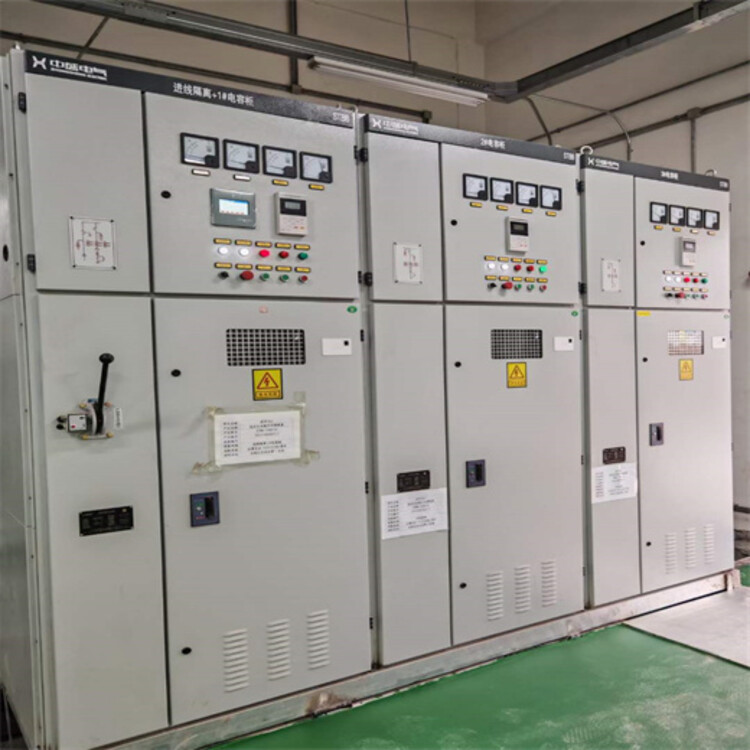

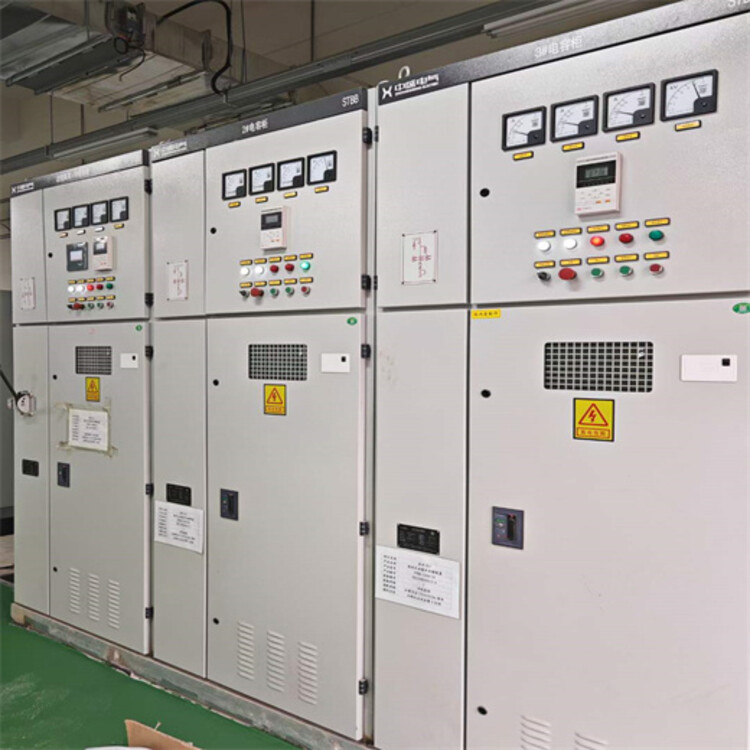

STBB系列高壓電容補償柜使用于電力系統35-220kV變電站，標稱電壓為6kV或10kV系統進行動態無功自動跟蹤補償及自動調節變壓器分接頭，減輕運行人員繁重的體力勞動，從而使電站的功率因數、電壓值始終保持在預先設定的范圍減少電能損耗，提高電能質量。高壓電容補償柜原理 10KV無功率補償裝置型號

高壓電容無功補償柜采用高壓電力電容器，具有介質損耗小、運行溫度低、可靠性高、體積小、重量輕、容量大、使用壽命長等優點：

1、放電起始電壓高、密封性能好，且電容內置放電元件，使裝置脫離電網后，在5分鐘內將殘余電壓降至50V以下。

2、采用高壓噴逐式熔斷器作為單臺電容器的短路保護，確保設備安全運行

3、配有高壓帶電顯示和機械鎖，具有強制閉鎖功能，確保和維護人員安全

4、結構設計合理，動熱穩定性好，使用方便，維護方便。

5、采用真空電鍍膜金屬化聚丙烯薄膜并聯電容器，自身損耗小，因為聚丙烯膜具有高工作場強與低介質損耗及體積小、容量大、損耗小、重量輕等特點。

6、電容器的實測電容與其額定值之偏差不超過額定值的＋10∕－5％。

7、可加裝串聯電抗器，以限制電容器組合閘過程中的涌流，限制操作過電壓和-制電網中高次諧波對電容器的影響。

8、節電效果明顯，將電網功率因數提高到0.95以上，電流下降10％～20％，有效降低線損。

9、自身損耗低，本裝置所使用的電容器，自身的能量損失極小是一般油浸低膽電容器的五分之一以下。

10、充分考慮用戶實際情況，就地補償柜的電容器組和相關控制部件置于同一柜體，便于高壓電機單機就地補償場合安裝使用。

高壓補償柜技術參數
額定電壓：3.6KV、7.2KV、12KV、35KV

調諧頻率：5次、7次、11次、13次及以上

基波頻率：50HZ

工作方式：連續工作，自動/手動

防護等級：戶內柜式為IP20使用條件：

環境溫度：-25°C-+40°C；

空氣相對濕度：≤90%（相對環境溫度為20°C-25°C）；

海拔高度：不超過1000M（大于1000M采用高壓原型）；

環境條件：安裝場所應無有害塵埃及腐蝕金屬和破壞絕緣的氣體及其它爆炸性物質；

高壓電容補償柜訂貨須知：

因諧波會對電容器產生影響，訂購本產品時，請確認電氣系統中是否有諧波或產生諧波的設備及主要諧波成份，不詳時請與本公司技術人員交流；

系統的自功率因數與欲達到的目標功率因數，決定著補償設備的容量與投資費用，訂購時請確認系統自然功率因數與欲達到的目標因數，不詳時與本公司技術人員交流；

請明確安裝要求，如：柜體顏色、是否并柜、進線方式等。無明確說明均按照本公司標準產品制作；

請說明環境條件是滯有特殊要求；

若有特殊要求，請與我公司協商訂貨。
