混凝土路面修補(bǔ)劑
本產(chǎn)品由A、B雙組份組成，與水泥有良好的配伍性。添加到水泥砂漿（混凝土）中，通過交聯(lián)固化及水泥的水化作用形成具有空間網(wǎng)狀結(jié)構(gòu)的有機(jī)-無機(jī)復(fù)合材料體系，起到增強(qiáng)、抗?jié)B、抗剝落和抗腐蝕作用。
一、應(yīng)用范圍

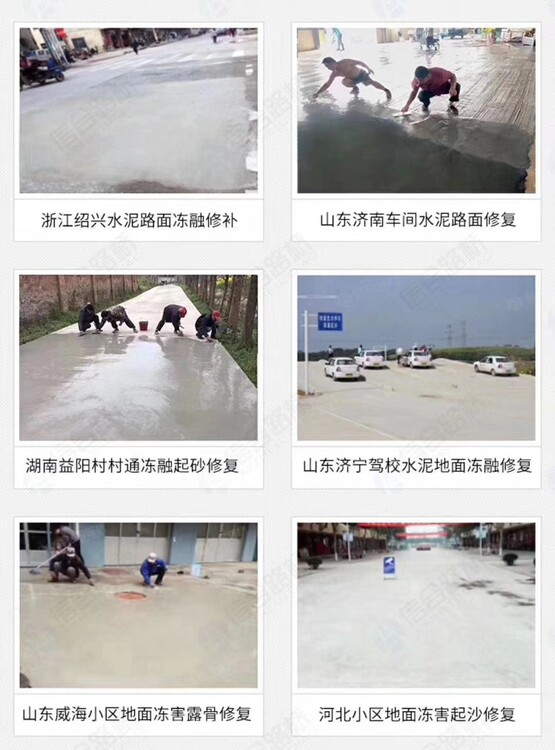

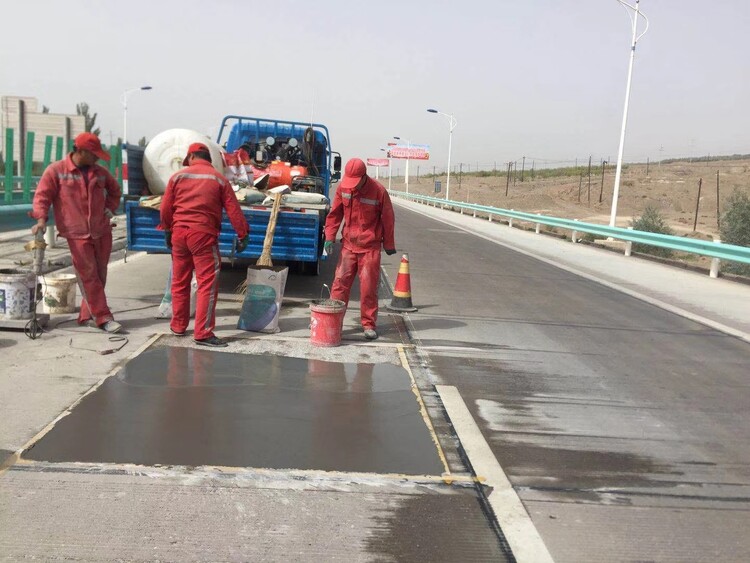

用于高低速公路、收費(fèi)站 、服務(wù)區(qū)、 加油站 、飛機(jī)場(chǎng)、橋梁伸縮縫等水泥混凝土路面麻面和坑槽的修補(bǔ)。如下圖：

CGM高強(qiáng)無收縮灌漿料


早強(qiáng)、高強(qiáng)、設(shè)備安裝完畢一天即可運(yùn)行生產(chǎn)
高流態(tài)、不泌水、防銹蝕
復(fù)合膨脹雙重效應(yīng)，定位
按正確的灌漿施工工藝能達(dá)到90%的有效承載面（EBA）

CGM高強(qiáng)無收縮灌漿料主要性能指標(biāo)（表一）
GB/T50448-2008《水泥基灌漿材料應(yīng)用技術(shù)規(guī)范》

*表示坍落度數(shù)值，**表示坍落擴(kuò)展度數(shù)值；
可根據(jù)工程需要選擇相應(yīng)特性的CGM高強(qiáng)無收縮灌漿料系列產(chǎn)品；
防凍型抗壓強(qiáng)度是在-10℃測(cè)的；
防腐型適用于沿海港口、鹽田、鹽漬侵蝕嚴(yán)重地區(qū)的設(shè)備基礎(chǔ)，鋼結(jié)構(gòu)柱腳基礎(chǔ)的二次灌漿。滿足JC/T1011-2006《混凝土抗硫酸鹽類侵蝕防腐劑》，GB/T18736-2002《高強(qiáng)混凝土用礦物外加劑》等標(biāo)準(zhǔn)。
以上數(shù)據(jù)在標(biāo)準(zhǔn)實(shí)驗(yàn)室控制條件下測(cè)的；
單位用量：約2200kg～2400kg/ m3 ；
用于冬期施工的CGM高強(qiáng)無收縮灌漿料應(yīng)符合表一和表二規(guī)定。
用于冬期施工時(shí)的CGM防凍型高強(qiáng)無收縮灌漿料性能指標(biāo)（表二）

注:R-7表示負(fù)溫養(yǎng)護(hù)7天的試件抗壓強(qiáng)度值與標(biāo)準(zhǔn)養(yǎng)護(hù)28天的試件抗壓強(qiáng)度 值的比值；
R-7+28、R-7+56分別表示負(fù)溫養(yǎng)護(hù)7天轉(zhuǎn)標(biāo)準(zhǔn)養(yǎng)護(hù)28天和負(fù)溫養(yǎng)護(hù)7天轉(zhuǎn)標(biāo)準(zhǔn)養(yǎng)護(hù)56天的試件抗壓強(qiáng)度值與標(biāo)準(zhǔn)養(yǎng)護(hù)28天的試件抗壓強(qiáng)度值的比值。
施工時(shí)低溫度可比規(guī)定溫度低5℃。一、產(chǎn)品特點(diǎn)
產(chǎn)品性能指標(biāo)
產(chǎn)品型號(hào) CGM-380 CGM-340 CGM-300 CGM-270
流動(dòng)度 (mm) 初始值 ≥380 ≥340 ≥300 ≥270* ≥650**
30min 保留值 ≥340 ≥310 ≥260 ≥240* ≥550**
豎向膨脹率 (%) 3h 0.1~3.5
24h與3h的
膨脹值之差 0.02~0.5
產(chǎn)品特性 標(biāo)準(zhǔn)型 超早強(qiáng) 防凍型 防腐型 鋼纖維 耐熱型 強(qiáng)
抗壓強(qiáng)度 （MPa) 4h ≥20.0
1d ≥20.0 ≥30.0 ≥10.0 ≥20.0 ≥20.0 ≥30.0 ≥30.0
3d ≥40.0 ≥40.0 ≥15.0 ≥40.0 ≥40.0 ≥50.0 ≥50.0
28d ≥60.0 ≥60.0 ≥60.0 ≥60.0 ≥60.0 ≥80.0 ≥80.0
對(duì)鋼筋有無銹蝕作用 無
泌水率 (%) 0
規(guī)定溫度 (℃) 抗壓強(qiáng)度比 （%）
R-7 R-7+28 R-7+56
－5 ≥20 ≥80 ≥90
－10 ≥12

CGM聚合物水泥注漿料

CGM聚合物水泥注漿料是一種以高強(qiáng)度水泥、聚羧酸類超塑化劑、多元礦物質(zhì)材料為主要改性組分的水泥基灌漿材料，具有流動(dòng)性好、微膨脹、有一定韌性、與混凝土粘結(jié)力強(qiáng)、防腐耐久的特點(diǎn)，適用于混凝土結(jié)構(gòu)裂縫寬度大于3mm以上裂縫的灌注修補(bǔ)及外包鋼加固等。

表1聚合物水泥注漿料的性能指標(biāo)



預(yù)處理：用壓縮空氣將混凝土裂縫中的灰渣、污染物吹出。
埋設(shè)灌漿管：沿裂縫長(zhǎng)度方向每500mm左右埋設(shè)一個(gè)灌漿管。
封縫：用無機(jī)快速封堵材料或?qū)⒘芽p表面全部封閉。
試壓：將灌漿管封閉，用0.2~0.3MPa壓力做壓水或壓氣試驗(yàn)，觀察封縫是否 密實(shí)，并保持混凝土裂縫面潮濕但縫內(nèi)無積水。
配料：CGM聚合物水泥注漿料的質(zhì)量配比為：聚合物水泥注漿料∶水=10∶ (2.5~2.8)。采用強(qiáng)制式攪拌機(jī)或改裝的沖擊電鉆進(jìn)行攪拌，攪拌均勻后使用。拌制好的漿料應(yīng)色澤均勻，無粉團(tuán)、沉淀、花白料、泌水等，且流動(dòng)性符合注漿稠度要求。注漿料配制后，應(yīng)立即使用，以免凝固。
注漿：將拌好的注漿料裝入壓力注漿罐，采用0.3MPa左右的壓力將漿料 連續(xù)注入裂縫。豎向裂縫應(yīng)逐個(gè)從下而上一個(gè)個(gè)灌漿咀注漿，注滿的灌漿咀立即封閉。注漿過程應(yīng)注意排除裂縫中的空氣，后一個(gè)灌漿管為排氣孔，不得堵死，以免影響空氣排放。
養(yǎng)護(hù)：注漿結(jié)束后，注漿部位應(yīng)維持水養(yǎng)護(hù)7d以上。一、材料簡(jiǎn)介
性能指標(biāo)
序號(hào) 檢驗(yàn)項(xiàng)目 性能指標(biāo)
豎向膨脹率（%） 3h ≥0.10
4h與3h之差值 ≥0.020
流動(dòng)度(mm) 初始值 ≥380
30min保留值（%） ≥90
抗壓強(qiáng)度(MPa) 3d ≥25
7d ≥35
28d ≥55
抗折強(qiáng)度(MPa) 7d ≥5
28d ≥8
劈裂抗拉強(qiáng)度（MPa） 7d ≥3
28d ≥4
泌水率（%） 0
與混凝土的正拉 粘結(jié)強(qiáng)度(MPa) 28d ≥1.5,且為混凝土內(nèi)聚破壞

CPC混凝土防碳化涂料
CPC混凝土防碳化涂料是一種防碳化乳液改性的水泥基聚合物復(fù)合材料，乳液中含有特的共聚成分，在水泥中引起交叉反應(yīng)鏈形成聚合物——水泥水化物的互傳網(wǎng)絡(luò)結(jié)構(gòu)，產(chǎn)生化學(xué)與機(jī)械結(jié)合的內(nèi)聚力與附著力，提高了拉伸強(qiáng)度和粘結(jié)強(qiáng)度，涂覆在混凝土表面并與之牢固粘結(jié)形成高強(qiáng)堅(jiān)韌耐久的彈性涂膜保護(hù)層，可有效阻止環(huán)境中二氧化碳、氯化物、氧氣和海水、酸雨等腐蝕介質(zhì)對(duì)結(jié)構(gòu)材料的侵蝕。該涂料由聚合物乳液、多種助劑（液料，A組分)與改性水泥基材料(粉料，B組分)雙組分組成，涂層固化后是一種既有高分子材料的柔性，又有無機(jī)材料的高耐久性的新型保護(hù)封閉材料。
應(yīng)用范圍
廣泛適用于水利水電、港口、隧道、橋梁及其它工業(yè)與民用建筑等鋼筋混凝土結(jié)構(gòu)的防碳化、防滲、防水、防腐等，提高結(jié)構(gòu)使用壽命。如冷卻塔、渡槽、水閘、大壩、橋梁、蓄水池、污水處理池、混凝土電桿等工程。
產(chǎn)品特點(diǎn)
良好的粘結(jié)強(qiáng)度與粘結(jié)能力，可涂刷在多種建筑材料表面；
抵抗大氣侵蝕，抗紫外線照射、耐磨損，正常使用條件下，使用壽命可以達(dá)20年以上；
優(yōu)良的柔韌性，既可封閉微細(xì)裂縫的進(jìn)一步擴(kuò)展，又可抵抗由于混凝土基體膨脹、收縮而引起的新的開裂的產(chǎn)生，阻止水份進(jìn)入混凝土內(nèi)部；
具有良好的防水和密封性能，防止外界雨水對(duì)結(jié)構(gòu)的侵蝕；
良好的抗有害氣體，如二氧化碳、氧氣、鹽霧等的滲透性能，防止混凝土中性化，又耐輕度化學(xué)腐蝕，阻止氯離子及酸、堿、鹽物質(zhì)滲入混凝土內(nèi)部，防止鋼筋銹蝕；
為水性涂料，無味、。
根據(jù)需要提供多種顏色，深灰、灰白、米黃和淺藍(lán)為標(biāo)準(zhǔn)色。

EGM-60水性環(huán)氧樹脂灌漿料
EGM-60水性環(huán)氧樹脂灌漿料由水性環(huán)氧樹脂和水性環(huán)氧固化劑組成，與水泥基灌漿材料有良好的配伍性，添加到水泥基灌漿材料中，通過水性環(huán)氧的交聯(lián)固化及水泥的水化作用形成具有空間網(wǎng)狀結(jié)構(gòu)的的有機(jī)—無機(jī)復(fù)合材料體系，起到增強(qiáng)、抗?jié)B和抗化學(xué)品作用，可在潮濕界面和環(huán)境下快速固化，不產(chǎn)生龜裂，適應(yīng)于水利、地下人防工程、道路橋梁等建筑物的缺陷修補(bǔ)粘結(jié)灌漿，亦可作防滲補(bǔ)漏材料。
產(chǎn)品特點(diǎn)
以水作為分散介質(zhì)，環(huán)保，對(duì)人體害，不燃，存儲(chǔ)、運(yùn)輸、使用均安全；熱膨脹系數(shù)與混凝土接近，故不易從這些被粘結(jié)的基材上脫開，耐久性能；砂漿（混凝土）的力學(xué)性能、粘結(jié)強(qiáng)度、抗?jié)B性能及耐腐蝕性顯著提高；可在干燥、低溫、潮濕和水下等惡劣環(huán)境中固化，潮濕面粘結(jié)性能優(yōu)；和易性好，操作施工簡(jiǎn)便，同一般的水泥砂漿（混凝土），工具可用水清洗；
二、性能指標(biāo)
JC/T986-2005《水泥基灌漿材料的技術(shù)性能要求》

三、施工方法
?水性環(huán)氧樹脂灌漿料添加劑由兩個(gè)組分組成，先將組分A加入一個(gè)清潔備用桶內(nèi)，然后按比例加入組分B，充分?jǐn)嚢?，混合后添加到水泥基灌漿材料混勻即可項(xiàng)目 技術(shù)參數(shù)
流動(dòng)度/mm 初始流動(dòng)度 ≥260
30min流動(dòng)度保留值 ≥230
抗壓強(qiáng)度/MPa 1d ≥22.0
3d ≥40.0
28d ≥70.0
豎向膨脹率/% 1d ≥0.020
鋼筋握裹強(qiáng)度（圓鋼）/MPa 28d ≥4.0
對(duì)鋼筋銹蝕作用 對(duì)鋼筋無銹蝕

F11聚合物防水砂漿
本產(chǎn)品是由進(jìn)口高分子聚合物、膠凝材料、精選細(xì)骨料、超細(xì)活性填料及其他功能性添加劑復(fù)合而成的新一代防水材料，廣泛適用于工業(yè)與民用建筑的防水工程。
產(chǎn)品特點(diǎn)
防水抗?jié)B效果好
粘結(jié)強(qiáng)度高
抗腐蝕能力強(qiáng)
耐高溫、耐老化、抗凍性好
產(chǎn)品、環(huán)保
使用方便，加水即可
應(yīng)用范圍
外墻面、屋面、地下室、樁基等部位的防水、防滲工程
飲水池、游泳池、化工槽、污水處理池等建筑物的防水、防滲漏工程
隧道、地鐵、人防、礦山、電纜溝等各種地下工程的防水、防滲漏工程
化工倉庫、糧食儲(chǔ)備庫、食品倉庫的防潮、防滲工程
水庫大壩、港口、水渠、化工管道接口的防滲處理
加氣混凝土，空心磚等多孔材料的墻體防滲漏抹面或涂刷
性能指標(biāo)
JC/T984-2011《聚合物水泥防水砂漿》

可根據(jù)用戶需要生產(chǎn)D類雙組份聚合物防水砂漿。
凝結(jié)時(shí)間可根據(jù)用戶需要及季節(jié)變化進(jìn)行調(diào)整。
施工工藝序號(hào) 項(xiàng)目 性能指標(biāo)
凝結(jié)時(shí)間 初凝，min ≥45
終凝，h ≤12
抗?jié)B壓力（涂層試件），MPa 7d ≥0.5
抗?jié)B壓力（砂漿試件），MPa 7d ≥1.0
28d ≥1.5
抗壓強(qiáng)度，MPa 28d ≥24.0
抗折強(qiáng)度，MPa 28d ≥8.0
柔韌性（橫向變性能力），mm 28d ≥1.0
粘結(jié)強(qiáng)度，MPa 7d ≥1.0
28d ≥1.2
耐堿性 無開裂剝落
耐熱性 無開裂剝落
抗凍性 無開裂剝落
吸水率，% ≤4.0
收縮率，% ≤0.15

H-100高強(qiáng)耐磨料
高強(qiáng)耐磨料是一種新型無機(jī)復(fù)合型建筑材料。它具有施工簡(jiǎn)便、快捷、抗沖擊、耐沖刷、耐高溫、抗熱震性及整體性好、易于修補(bǔ)等特點(diǎn)，且價(jià)格低廉，運(yùn)輸方便。
適用范圍
適用于在沖渣溝、礦槽、下料斗等有耐磨要求的混凝土構(gòu)筑物中的耐磨層。
性能指標(biāo)
JG/T270-2010《工業(yè)建筑物水泥基耐磨材料》
施工工藝
強(qiáng)制式混凝土攪拌機(jī)或自落式混凝土攪拌機(jī)，振動(dòng)棒或平板振動(dòng)器。
● 混凝土基層處理
　?、?清理基礎(chǔ)表面，不得有碎石、浮漿、浮灰和脫模劑等雜物?；A(chǔ)表面如有疏松部位應(yīng)予剔除。
　?、?對(duì)于垂直或斜度較大的混凝土基礎(chǔ)，應(yīng)布置梅花釘用Φ6～8mm鋼筋，長(zhǎng)度為30mm，形狀為Y型，梅花釘間距250mm。
　?、?施工前2小時(shí)應(yīng)充分濕潤基礎(chǔ)表面。
● 鋼基層處理
　?、黉摪灞砻娉P，清除油污等雜物。
　?、诓贾妹坊ㄡ敚ㄐ问酵希?。序號(hào) 檢測(cè)項(xiàng)目 單位 標(biāo)準(zhǔn)要求
跳桌流動(dòng)度，mm 初始值 160~190
30min保留值 140~170
耐磨損失量，kg/㎡ 28d ≤0.8
抗壓強(qiáng)度，MPa 1d ≥15.0
3d ≥30.0
28d ≥60.0
抗沖擊強(qiáng)度，J/㎡ 28d ≥5000
抗裂性 合格
H-108自流平水泥
自流平水泥砂漿是由多種樹脂類聚合物，與水泥及其它摻和料配制而成的無機(jī)質(zhì)涂料型地坪材料。具有平整、抗壓強(qiáng)度高，美觀、耐磨、不空鼓、防塵、易清潔等特性。
產(chǎn)品用途
●用于工廠、倉庫、物流中心、地下車庫、運(yùn)動(dòng)場(chǎng)等地面面層；
● 用于鋪貼PVC地板、木地板前的基層找平；
●新建地面或舊地面翻新改造；
●用于環(huán)氧地坪的基層找平和中涂層；
●特別可用作首層環(huán)氧地坪的防潮、找平層；
產(chǎn)品特性
●附著力高，強(qiáng)度高；
●耐磨，耐沖擊，防塵，易清潔；
●環(huán)保，絕無溶劑等有害物釋放；
技術(shù)參數(shù)
JC/T985-2005《地面用水泥基自流平砂漿》

施工工藝
新舊混凝土基面皆可：新混凝土面在表面硬化后即可施工本品；舊混凝土基面施工前須清除表面灰塵、油脂、松散顆粒等一切有礙粘接的物質(zhì)。潮濕基面亦可施工本品，但表面一定不能有積水。
●用高壓水槍沖洗干凈地面后，將積水清除，確保基面堅(jiān)固、清潔，無任何殘留物。
●底涂：縱橫涂刷界面劑一至兩遍；
●約3－4小時(shí)底涂表干后，將自流平砂漿粉料按比例倒入盛有清水（兌水量：21%－23%）的容器中，用電動(dòng)攪拌器充分?jǐn)嚢?分鐘以上，混合均勻，然后倒在地上，用自流平齒刮板刮平，后用脫泡滾筒滾平。
●若本品為彩色時(shí)，應(yīng)在使用前充分?jǐn)嚢枰源_保顏色均勻。
●按涂層厚薄、環(huán)境條件，完全固化需1～3天，即可行人通行或進(jìn)行其它后續(xù)施工。 項(xiàng)目 指標(biāo)
流動(dòng)度/mm 初始流動(dòng)度 ≥130
20min流動(dòng)度 ≥130
拉伸粘結(jié)強(qiáng)度/MPa ≥1.0
耐磨性/g ≤0.50
尺寸變化率/% -0.15~+0.15
抗沖擊性 無開裂或脫離底板
抗壓強(qiáng)度/MPa 24h ≥6.0
抗折強(qiáng)度/MPa 24h ≥2.0
JS水泥基滲透結(jié)晶防水涂料
產(chǎn)品簡(jiǎn)介
水泥基滲透結(jié)晶型防水涂料是以普通硅酸鹽水泥為基料摻入活性化學(xué)成分配制而成的灰色粉狀材料。水泥基滲透結(jié)晶型系列防水涂料，它的防水機(jī)理主要是采用多孔性，在水的作用下，防水涂料中含有活性化學(xué)物質(zhì)，以水為載體，隨著水對(duì)結(jié)構(gòu)毛孔的滲透，活性化學(xué)物質(zhì)隨著水滲透到內(nèi)部，并反應(yīng)生成鈣礬石等不溶性晶體，其活性化學(xué)物質(zhì)與未水化的水泥顆粒發(fā)生水化反應(yīng)，并促進(jìn)水泥水化，形成水泥水化晶體，生成大量晶體填充，封堵孔隙，使水無法進(jìn)入混凝土，從而達(dá)到防水目的。
適用范圍
廣泛用于隧道、大壩、水庫、發(fā)電站、核電站、冷卻塔、地下鐵道、立交橋、橋梁、地下連續(xù)墻、機(jī)場(chǎng)跑道，樁頭樁基、廢水處理池、蓄水池、工業(yè)與民用建筑地下室、屋面、廁浴間的防水施工，以及混凝土建筑設(shè)施等所有砼結(jié)構(gòu)弊病的維修堵漏。
產(chǎn)品特點(diǎn)
的滲透能力，可以隨著時(shí)間的推移逐步滲透到混凝土內(nèi)部。滲透深度可達(dá)30㎝。
的抗?jié)B透性能，可以抵抗120米以上水頭的壓力。
具有長(zhǎng)久的防水作用，可承受一定外力的碰撞而不影響其防水功能。
、無害綠色環(huán)保，可以安全的應(yīng)用于飲用水及食品工業(yè)用混凝土工程。
特的自我修復(fù)能力,所形成的晶體不會(huì)老化,即使多年以后對(duì)于小于0.4mm的裂縫和孔洞在遇水后仍能產(chǎn)生晶體封閉。
可直接接受油漆、環(huán)氧樹脂、水泥灰漿、石灰膏、砂漿等材料的涂層。
施工方法簡(jiǎn)單，易操作。
技術(shù)性能
GB 18445-2012《水泥基滲透結(jié)晶型防水材料》
序號(hào) 試 驗(yàn) 項(xiàng) 目 性能指標(biāo)

外觀
均勻、無結(jié)塊
含水率/% ≤1.5
細(xì)度，0.63mm篩余，% ≤5
氯離子含量，% ≤0.10
施工性 加水?dāng)嚢韬?刮涂無障礙
20min 刮涂無障礙
抗折強(qiáng)度，MPa 28d ≥2.8
抗壓強(qiáng)度，MPa 28d ≥15.0
濕基面粘結(jié)強(qiáng)度，MPa 28d ≥1.0
砂漿抗?jié)B性能 抗?jié)B壓力比（帶涂層），% 28d ≥250
抗?jié)B壓力比（去除涂層），% 28d ≥175
混凝土抗?jié)B性能 抗?jié)B壓力比（帶涂層），% 28d ≥250
抗?jié)B壓力比（去除涂層），% 28d ≥175
帶涂層混凝土的第二次抗?jié)B壓力，MPa 56d ≥0.8
