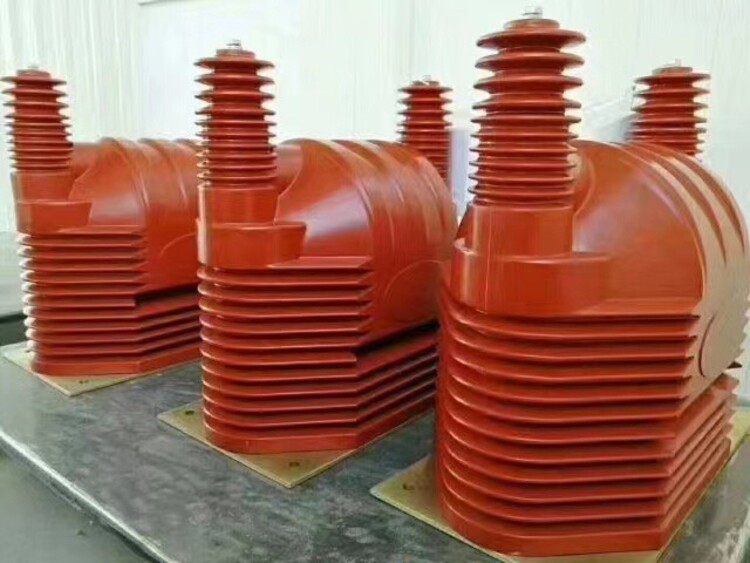

JDZ9-35高壓電壓互感器35KV互感器產品特點：JDZ(F)9-35Q型電壓互感器為支柱式結構，采用環氧樹脂全封閉澆注，耐污染及潮濕，也適用于熱帶地區使用，互感器不需要特別維護，只需定期地清除表面污物。由于互感器采用環氧樹脂全封閉澆注，尺寸小、重量輕、適宜于任何位置、任意方向安裝。二次出線端子處安裝接線端子盒，端子盒三個不同方向均可引出二次線，接線方便，安全可靠，并能實現防竊電措施。

JDZ9-35高壓電壓互感器35KV互感器產品底板上有6個安裝孔可供安裝。一次繞組引出線端子的標志為A、B；二次繞組引出線端子的標志為a、b，均在澆注體上清晰注成。在夾件上的接地標志旁有接地螺栓供接地用，下部支架供安裝用。整體結構緊湊，使用方便。

電流互感器是一種電流變換裝置。它將高壓和低壓大電流變成電壓較低的小電流供給儀表和繼電保護裝置并將儀表和保護裝置與高壓電路隔開。電流互感器的二次側電流均為5安，這使得測量?jī)x表和繼電保護裝置使用安全、方便，也使其在制造上可以標準化。
電流互感器的構造是由鐵芯、一次繞組、二次繞組、接線端子及絕緣支撐物等組成。電流互感器的一次繞組的匝數較少，串接在需要測量電流的線路中，流過較大的被測電流，二次繞組的匝數較多， 串接在測量?jī)x表或繼電保護回路里。

電壓互感器周?chē)諝鉁囟?br /> 　　高平均溫度: 40℃
　　低平均溫度: -40℃
　　大日溫差: 30K
　　日照強度: 0.1W/cm2(風速0.5m/s)
　　2、海拔高度
　　修正原則：(a) 海拔在1000m及以下時，設備外絕緣水平不進行海拔修正，但應考慮污穢對其的影響。
　　b) 海拔在1000-1500m范圍，設備外絕緣水平按1500m進行海拔修正，但應考慮污穢對其的影響。
　　c) 海拔在1500-2000m范圍，設備外絕緣水平按2000m進行海拔修正，但應考慮污穢對其的影響。
　　d) 海拔大于2000m時，應考慮實際運行地點的環境，根據設計具體確定。
　　3、大風速: 35m/s
　　4、環境相對濕度(在25℃時)
　　日平均值： 95%
　　月平均值： 90%
　　5、降雨量
　　年大：2600mm
　　日大：300mm
　　6、雷暴日：65日/年
　　7、地震烈度：8度
　　水平加速度：0.25g
　　垂直加速度：0.125g
　　8、污穢等級：III級(當無特殊規定時)
　　9、覆冰厚度：10 mm(風速不大于15 m/s時)
