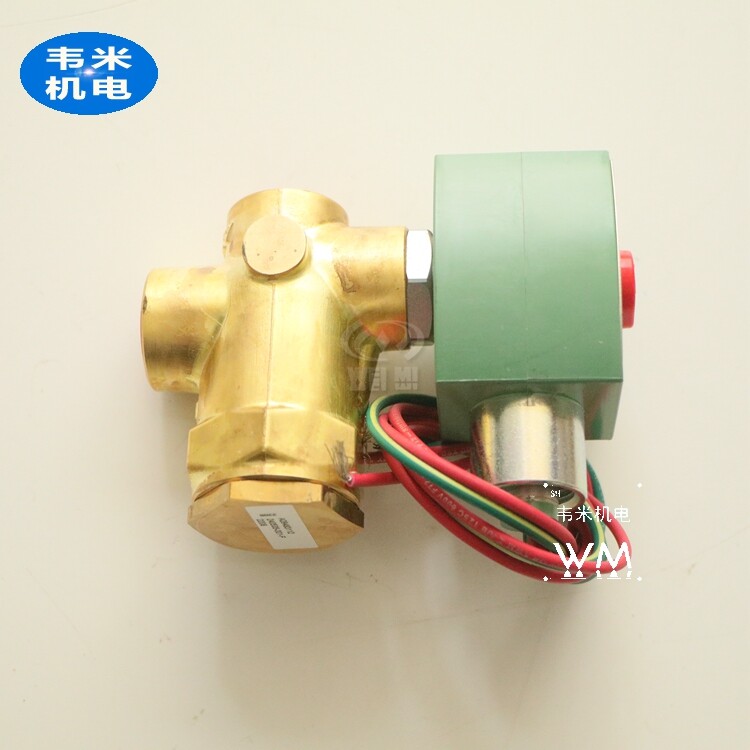

美國ASCO低功耗氣動閥HT8316G074

ASCO氣動閥  ASCO脈沖閥  ASCO蒸汽閥  ASCO角閥

公司主營品牌

液壓元件：博世力士樂Rexroth，迪普馬DUPLOMATIC，阿托斯ATOS，伊頓威格士液壓，派克parker

氣動元件：派克parker漢尼汾，愛爾泰克AIRTEC，ASCO世格，安沃馳AVENTICS氣動

工控電氣：貝加萊B&R工業備件，美國本特利BENTLY，

以上品牌產品都有做，規格報價快，有需要隨時聯系

氣動閥操作方法

　　1、氣動閥操作時的啟閉方向，一律應順時針關閉

       2、由于管網中的氣動閥，經常是人工啟閉，啟閉轉數不宜過多，就是大口徑閥門亦應在200-600轉內。

　　3、為了便于一個人的啟閉操作，在管道工壓狀況下，大啟閉力矩宜為240N-m。

　　4、氣動閥啟閉操作端應為方榫，且尺寸標準化，并面向地面，以便人們從地面上可直接操作。帶輪盤的閥門不適用于地下管網。

　　5、氣動閥啟閉程度的顯示盤

　　a、氣動閥啟閉程度的刻度線，應鑄造在變速箱蓋上或轉換方向后的顯示盤的外殼上，一律面向地面，刻度線刷上熒光粉，以示醒目;

　　b、指示盤針的材質在管理較好的情況下可用不銹鋼板，否則為刷漆的鋼板，切勿使用鋁皮制作;

　　c、指示盤針醒目，固定牢靠，一旦啟閉調節準確后，應以鉚釘鎖定。

　　6、若氣動閥埋設較深，操作機構及顯示盤離地面距離≥1.5m時，應設有加長桿設施，且固定穩牢，以便人們從地面上觀察及操作。也就是說，管網中的閥門啟閉操作，不宜下井作業。

　氣動閥注意事項

　　1、氣動閥門屬于現場儀表，要求環境溫度應在-25～60℃范圍，相對濕度≤95%。如果是裝置在露天或高溫場合，應采取防水、降溫措施。在有震源的地方要遠離振源或增加防振措施。

　　2、氣動閥門一般應垂直裝置，特殊情況下可以傾斜，如傾斜角度很大或者閥本身自重太大時對閥應增加支承件保護。

　　3、裝置氣動閥門的管道一般不要離地面或地板太高，在管道高度大于2m時應盡量設置平臺，以利于操作手輪和便于進行維修。

　　4、氣動閥門裝置前應對管路進行清洗，排除污物和焊渣。裝置后，為不使雜質殘留在閥體內，還應再次對閥門進行清洗，即通入介質時應使所有閥門開啟，以免雜質卡住。在使用手輪機構后，應恢復到原來的空檔位置。

　　5、為了使氣動閥門在發生故障或維修的情況下使生產過程能繼續進行，調節閥應加旁通管路。同時還應特別注意，調節閥的裝置位置是否符合工藝過程的要求。

　　6、氣動閥門的電氣部分裝置應根據有關電氣設備施工要求進行。如是隔爆型產品應按《爆炸危險場所電氣設備裝置規范》要求進行裝置。如現場導線采用SBH型或其它六芯或八芯、外徑為Φ11.3mm左右的膠皮裝置電纜線。在使用維修中，在易爆場所嚴禁通電開蓋維修和對隔爆面進行撬打。同時在拆裝中不要磕傷或劃傷隔爆面，檢修后要還原成原來的隔爆要求狀態。

　　7、執行機構的減速器拆修后應注意加油潤滑，低速電機一般不要拆洗加油。裝配后還應檢查閥位與閥位開度指示是否相符。

低功耗電磁閥

型     號 管徑 通徑

黃銅閥體 不銹鋼閥體

ASCO 2位2通閥

2/2電磁閥,常閉,NBR閥盤

8262G320 8262G386 1/4 2

8223G323 3/8 8

8223G303 8223G310 1/2 10

ASCO 2位3通閥

3/2電磁閥,通用(壓力可接任意口),NBR閥盤

8314G300  ④ 8314G301 1/4 2

3/2電磁閥,常閉(斷電時關閉)NBR或FPM閥盤按表格所列

8316G301  ③ EV8316G381V  ⑤ 1/4 8

8316G302  ③ EV8316G382V  ⑤ 3/8 8

8316G303  ③ 3/8 16

8316G304  ③ EV8316G384V  ⑤ 1/2 16

8316G374  ③ 3/4 17

8316G334  ③ 1    25

3/2電磁閥,常閉(斷電時關閉)NBR或FPM閥盤按表格所列

8317G307  ① 8317G308  ① 1/4 -51

ASCO 2位4通閥

4/2電磁閥,NBR閥盤和密封

8345G301  ①③ EV8345G381  ①③ 1/4 2

4/2電磁閥,黃銅閥體,NBR閥盤

單線圈 雙線圈 管徑 通徑

8344G370  ①③ 8344G344  ③ 1/4 6

8344G372  ①③ 8344G380  ③ 3/8 10

8344G374  ①③ 8344G382  ③ 1/2 10

8344G376  ①③ 8344G354  ③ 3/4 19

8344G378  ①③ 8344G356  ③ 1    19

①在排放方式時,有兩種排放流動(先導口和主排放放口).當空氣或惰性氣體不能排放到大氣時,須將先導排放口連接到主排放口③重要:壓力口和排放口間須維持小操作壓差.供氣管和排放管須為全流量,無節流.ASCO流量控制或其他相似閥安裝在氣缸管道中⑤隔膜和主閥盤材料為FKM(先導閥盤采用耐溫較低的NBR)

產品報價及貨期說明： 因工業液壓、自動化各進口品牌備件型號繁多，歐美產品價格貨期實時變化，因此很難實時標出準確價格，故具體產品信息、報價及貨期請以我公司報價單為準 ,給您帶來不便敬請諒解！以上信息由上海韋米公布，終解釋權歸上海韋米機電設備有限公司所有。感謝您的合作，竭誠為您服務。
