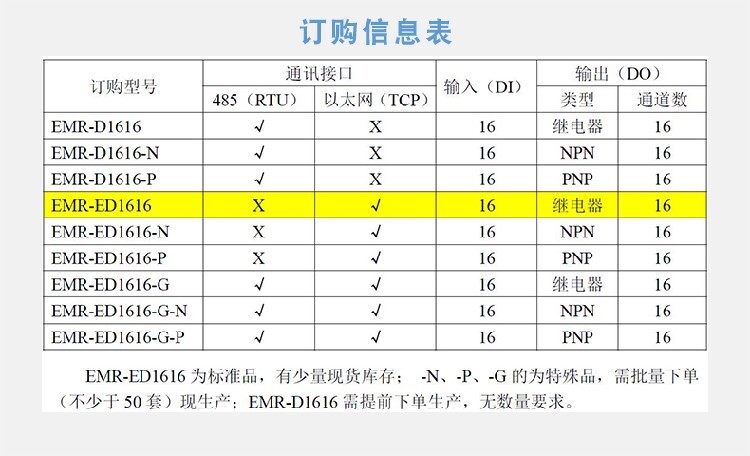

EMR-ED1616 / EMR-ED1616-G / EMR-D1616模塊內部電路與現場開關量輸入信號及開關量輸出電路之間采用光耦/繼電器隔離。

同時，針對工業應用，EMR-ED1616采用以太網絡RJ45通訊接口設計，避免工業現場信號對EMR-ED1616通訊接口的影響；具有良好的擴展性能，網絡參數可根據現場自由配置為靜態固定IP或動態DHCP自動獲取IP；標準Modbus TCP通訊協議，支持多種常用功能碼，使得用戶可以更加輕松實現與廣泛 SCADA軟件、HMI 設備及支持Modbus TCP協議的PLC等設備和系統的整合應用；具有通訊超時檢測功能；并且，我們免費提供協議和示例代碼，使您的二次開發更加靈活、簡便、。

針對工業應用，EMR-D1616采用隔離的RS485通訊接口設計，避免工業現場信號對EMR-D1616通訊接口的影響；具有良好的擴展性能，同一總線上支持多250個設備在線通訊；標準Modbus RTU通訊協議，支持多種常用功能碼，使得用戶可以更加輕松實現與廣泛 SCADA軟件、HMI 設備及支持Modbus RTU協議的PLC等設備和系統的整合應用；具有通訊超時檢測功能；并且，我們免費提供協議和示例代碼，使您的二次開發更加靈活、簡便、。

EMR-ED1616和EMR-ED1616-G的產品特點：
（1）16路開關量輸入，兼容開關觸點信號與80V DC以內電平信號，并具1kHz計數功能；
（2）16路隔離的開關量輸出通道，可設置上電初始狀態（即常開或常閉輸出類型），其阻性負載觸點容量2A/24VDC、1A/120VAC、500mA/240VAC，感性負載觸點容量250mA/240VAC；小負載1mA 5VDC；
（3）開關量輸入、輸出與系統隔離；
（4）支持上位機/上位軟件對模塊掉電檢測及復位判斷功能；
（5）Modbus TCP通信協議，支持1、2、3、4、5、6、15、16功能碼；
（6）支持靜態固定IP及DHCP動態獲取IP；
（7）支持主動上傳模式，可配置為開關量狀態改變上傳與定時上傳兩種工作模式；
（8）支持成對使用，實現雙向開關量到網絡和網絡到開關量信號的遠程傳輸控制；
（9）支持多個TCP客戶端連接通訊，多支持7個上位機同時采集；
（10）電源具有無極性輸入功能；
（11）具有良好的過流過壓、反接保護功能；
（12）支持同廣播域內任意網絡參數下強制初始化模塊IP地址等參數設置功能。


EMR-D1616產品特點：
（1）16路開關量輸入，兼容開關觸點信號與80V DC以內電平信號，并具1kHz計數功能；
（2）16路隔離的開關量輸出通道，可設置上電初始狀態（即常開或常閉輸出類型），其阻性負載觸點容量2A/24VDC、1A/120VAC、500mA/240VAC，感性負載觸點容量250mA/240VAC；小負載1mA 5VDC；
（3）開關量輸入、開關量輸出與系統隔離；
（4）DO上電初始狀態可設置；
（5）支持上位機/上位軟件對模塊掉電檢測及復位判斷功能；
（6）Modbus RTU通信協議，支持1、2、3、4、5、6、15、16功能碼；
（7）485地址范圍支持1-254（同一總線上多支持250個設備）；
（8）電源具有無極性輸入功能；
（9）RS485通訊接口提供光電隔離及每線600W浪涌保護；
（10）具有良好的過流過壓、反接保護功能；
（11）支持任意串口參數下強制初始化模塊串口參數及485地址設置功能。

EMR-ED1616和EMR-ED1616-G的技術參數：
數字量
輸入接口
（DI） 通道數 16（系統隔離電壓2500VDC）
輸入類型 開關觸點信號或電平信號
高電平(數字1) 3.5VDC～80VDC
低電平(數字0） ≤1 VDC
過壓/過流保護 DC80V / 500mA
ESD保護 15kV 浪涌保護 600W
DI計數器占空比 12V：1kHz：45%~65%； 500Hz：30%~70%
數字量
輸出接口
（DO） 通道數 16（系統隔離電壓2500VDC）
輸出類型 繼電器輸出：可設置常開或常閉，默認常開型（A型）
觸點容量 阻性負載：2A/24VDC,1A/120VAC,500mA/240VAC
感性負載：250mA/240VAC
小負載：1mA/5VDC
動作時間 ＜ 10ms 釋放時間 ＜ 10ms
機械耐久性 10,000,000次@300次/分鐘
電耐久性（繼電器壽命） 100,000次 @30次/分鐘
接觸電阻 0.1Ω（DC6V/1A）
網絡
通信參數 接口類型 RJ45 以太網口 速率 10/100M自適應
通信協議 Modbus TCP
嵌入?yún)f(xié)議 ARP，ICMP，IP，TCP，UDP，DHCP，DNS
設置方式 設置程序
EMR-ED1616-G
RS485串口
通訊參數 接口類型 RS485
波特率 1200～115200bps可設置，默認為9600bps
數據位 8位
校驗位 奇校驗、偶校驗、無校驗（默認）
停止位 1位（默認）、1.5（無校驗）、2位（無校驗）
通訊協議 Modbus RTU
地址范圍 1~254（同一總線上多支持250個設備）
網口/RS485
通訊保護 ESD保護 15KV
隔離電壓 2500VDC
浪涌保護 600W
電源參數 電源規格 12～24V DC，無極性接入
功耗 <10W（24VDC：Imax=400mA，所有繼電器動作）
浪涌保護 800W 電源過壓，過流 60V，800mA
工作環境 工作溫度 -25～75℃ 相對濕度 5～95%RH，
不凝露
儲存溫度 - 40～125℃
其他 尺寸 200mm*114mm*59.1mm
外殼材質 ABS工程塑料
安裝方式 標準DIN導軌安裝或螺絲安裝
保修 3年質保
支持的MODBUS TCP連接數量，如下表所示：
自動獲取IP地址 固定IP地址
使能主動上傳 5個 6個
禁止主動上傳 6個 7個

EMR-ED1616 / EMR-ED1616-G / EMR-D1616模塊具有導軌安裝和螺絲安裝兩種安裝方式。

一、導軌安裝
EMR-ED1616 / EMR-ED1616-G / EMR-D1616外殼底板采用導軌槽設計，可直接安裝在標準的DIN導軌（35mm寬D型導軌）上。
1、將EMR-ED1616 / EMR-ED1616-G / EMR-D1616底板鉤在要安裝的導軌上邊沿處；
2、將EMR-ED1616 / EMR-ED1616-G / EMR-D1616底板上紅色卡座輕輕向外拉出；
3、將EMR-ED1616 / EMR-ED1616-G / EMR-D1616壓緊貼在導軌上，松開紅色卡座；
4、卡座彈回，EMR-ED1616 / EMR-ED1616-G / EMR-D1616固定在導軌上了。
二、螺絲安裝
EMR-ED1616 / EMR-ED1616-G / EMR-D1616外殼底板四個角上各有一個安裝孔，可使用螺絲固定在合適的平面上。

開關量輸出連接
EMR-ED1616 / EMR-ED1616-G / EMR-D1616具有16路開關量信號（繼電器）輸出接口，接線示意圖如下：

特別說明：
EMR-ED1616 / EMR-ED1616-G / EMR-D1616可通過設置程序或直接Modbus RTU協議設置其各開關量輸出通道的上電時的初始狀態。
默認情況下，在上電時各DO通道的初始狀態值均為0，即EMR-ED1616 / EMR-ED1616-G / EMR-D1616上電時候各路繼電器輸出接口為常開（斷開）狀態，而當上電時初始狀態值設置為1時，則為常閉（閉合）狀態，現場使用時，需根據實際需要來選擇常開或常閉方式。
