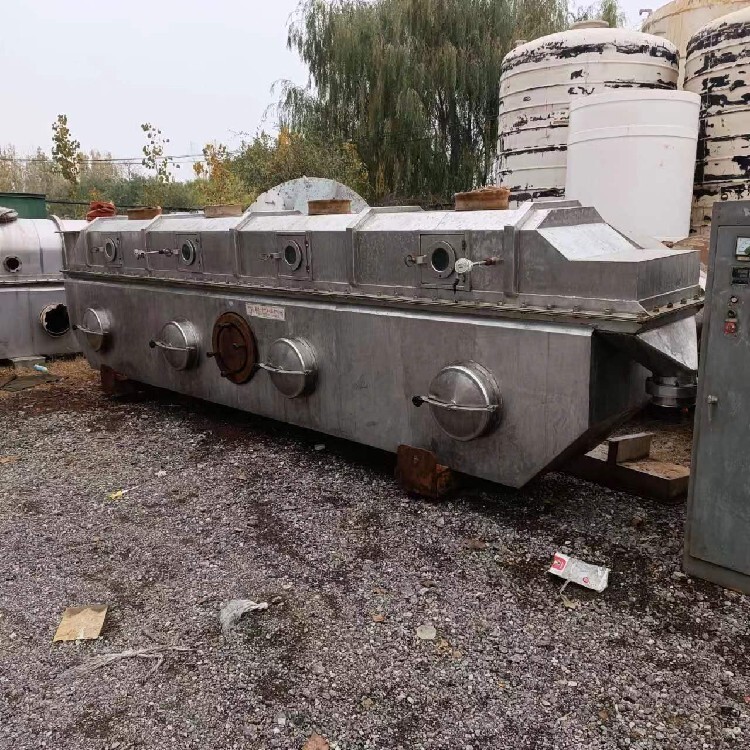

自進料口進入振動流化床干燥機內；在安裝于床體兩側上的兩臺振動電機產生一固定頻率的激振力作用下，物料沿水平網板跳躍，拋擲向前連續運動；熱風由下部向上通過床板，穿過物料層，經充分的傳熱、傳質后，由排風口排出，干燥面包屑由出料口排出，以達到脫水干燥之目的。
1、振動流化床干燥機流態化程度高。物料受熱均勻，熱交換充分，干燥強度大，比一般干燥裝置節能30%，可獲得均勻的干燥、冷卻、增濕制品，無死床和騰涌、溝流現象；
2、振動流化床干燥機振動源采用振動電機驅動，運轉平穩，維修方便，噪音低，設備使用壽命長；
3、振動流化床干燥機可調性好，適應面廣。物料停留時間和料層厚度以及振幅干燥溫度均可調節；
4、振動流化床干燥機密封性好采用全封閉結構，有效地防止了物料與空氣間的交叉污染，操作環境清潔；
5、振動流化床干燥機對物料表面損傷小?？捎糜谝姿槲锪系母稍铮锪项w粒外形不規則時亦不影響工作效果。

物料自進料進口進入機內，在振動力作用下，物料沿水平面流化床拋擲，向前連續運動，熱風向上穿過流化床同濕物料換熱后，濕空氣經旋風分離器除塵后由排風1：3排出．干燥物料由排料進口排出。
1,振動源是采用振動電機驅動，運轉平穩，維修方便，噪音低，壽命長。
2,流態化勻稱，無死空隙和吹穿現象，可以獲得均勻的干燥，冷卻制品。
3,可調性好，適用面寬。料層厚度和在機內移動速度以及全振幅變更均可實現無級調節。
4,對物料表面的損傷小．可用于易碎物料的干燥，物料顆粒不規則時亦不影響工作效果。
5,采用全封閉式的結構．有效地防止了物料與空氣間交叉感染，作業環境清潔。
6,機械效率與熱，節能效果好，比一般干燥裝置可節能30一60％。
適用于化工、制藥、食品、脫水蔬菜、糧食、礦產等行業的粉狀、顆粒狀物料的干燥、冷卻等作業。如：檸檬酸、味精、硼砂、硫銨、復合肥、蘿卜絲、豆粕、酒糟、種子、礦渣、砂糖等。

流化床干燥是一種非常有效的固體顆粒干燥方法。懸浮在氣流中的顆粒表面充分暴露在干燥環境中，從而獲得更好的傳熱效果、并且縮短干燥時間。通過在和出口處連續控制干燥空氣及使其與固體顆粒充分混合，以達到同一產品溫度和均勻干燥的效果。
流化床干燥機廣泛應用于化工、制藥、農林土特產品、糧食、輕工等領域，屬量大面廣的通用機械產品。我國振動流化床干燥機行業從形成、發展到逐步走向成熟已經走過了20多年歷史。目前需要的常規振動流化床干燥機，以及國際市場需要的主要振動流化床干燥機，我國基本都能自己制造。這表明，流化床干燥機以進口為主的歷史已經結束。
目前，我國振動流化床干燥機主要出口產品是真空振動流化床干燥機，振動振動流化床干燥機，中小型糧食、食品及農林土特產品噴霧造粒干燥機，年出口量超過百臺，出口的主要地區是東南亞及其他發展中國家，并已經打開市場的大門。目前，我國振動流化床干燥機出口產品占國產振動流化床干燥機的總量尚不到5％，預計十五期間出口產品在國產振動流化床干燥機總量中所占比例將達到10％以上。
在國際競爭中，我國振動流化床干燥機、氣流干燥機、噴霧干燥器生產企業的主要競爭對手是丹麥、瑞士、英國、德國、美國以及日本等。與競爭對手相比，我國振動流化床干燥機的優勢是價格低廉，不足之處主要在于產品的自動化控制程度、外觀質量、成套性和功能組合性方面有待進一步提高。
由此看來，干燥機需要突破的從多方面來進行突破。，要滿足食品、制藥等企業向集約化方向發展，向高速、高產量的方向發展；其次為使下游食品企業能按標準化、系統化進行生產，無論從規格，參數，零部件配套，振動流化床干燥機各方面都加以標準化、系列化。
目前國內企業仍以中低端產品客戶為主，因此我國振動流化床干燥機想要與國外產品一較高低，未來我國企業在技術研發力度就不斷加強。國內企業在鞏固自己領域同時，應該穩步前行，向國際化不斷邁進。

連續式真空干燥機
真空干燥機圖片
真空干燥機圖片
　　冷凍干燥是利用升華的原理進行干燥的一種技術，是將燥的物質在低溫下快速凍結，然后在適當?shù)恼婵窄h(huán)境下，使凍結的水分子直接升華成為水蒸氣逸出的過程. 冷凍干燥得到的產物稱作凍干物（lyophilizer），該過程稱作凍干（lyophilization）。
物質在干燥前始終處于低溫(凍結狀態),同時冰晶均勻分布于物質中，升華過程不會因脫水而發生濃縮現象，避免了由水蒸氣產生泡沫、氧化等。干燥物質呈干海綿多孔狀，體積基本不變，極易溶于水而恢復原狀。在上防止干燥物質的理化和生物學方面的變性。
各層加熱盤上均有熱載體進出口管，一般上部幾層采用低壓飽和蒸汽或熱水、熱油串聯、并聯或串并聯輸入加熱，控制各層溫度；而底部二層通入冷卻水，以降低產品溫度，回收熱量，確保質量。加熱盤按一定的間距固定在筒體框架上，呈水平置放，其間每層均裝有十字臂架，上下兩層錯位45°交錯固定在中心主軸上，并由蝸輪減速器、無級變速器及電機等驅動，以0.6~3.7(r/min)緩慢地轉動。每根臂架上裝有多支可拆式鏵犁形耙葉或者平刮板，呈等距排列。耙葉采用鉸接及簧片擺動結構，使其底刃在盤面上隨偶浮動，并可根據物料性狀任意調節耙葉角度，以確保物料在盤面上不斷向前推進。
燥物料從頂部圓盤加料器連續地加到設備內上面層小加熱盤的內圈盤面上，在回轉耙葉的機械作用下，一邊翻滾攪拌，一邊從內向外不斷向前移動，呈鋸齒形布滿整個盤面上，得到接觸加熱干燥；然后物料從外緣跌落到下面第二層大加熱盤外圈盤面下，在反向安裝的耙葉作用下，又從外向內循序移到內緣，落到第三層小加熱盤的內圈盤面上。以此類推，這樣物料一層一層地自上而下地逐層移動，連續得到加熱干燥。
被蒸發的濕分與設備內尾氣混合從上部出口自然排出，終干料落到下盤上，由耙葉刮到底部卸料口連續排出，獲得合格的干燥成品。根據產品性能、干燥要求和處理量大小，板式干燥機采用了主軸無級調速、手動調節圓盤加料器調節套高度，控制各層加熱盤溫度分布，末期冷卻降溫等一系列措施，發揮了板式干燥機的性能。

共溶點及其測量方法
需要凍干的產品,一般是預先配制成水的溶液或懸濁液,因此它的冰點與水就不相同了,水在0℃時結冰,而海水卻要在低于0℃的溫度才結冰,因為海水也是多種物質的水溶液.實驗指出溶液的冰點將低于溶媒的冰點.
另外,溶液的結冰過程與純液體也不一樣,純液體如水在0℃時結冰,水的溫度并不下降,直到全部水結冰之后溫度才下降,這說明純液體有一個固定的結冰點.而溶液卻不一樣,它不是在某一固定溫度完全凝結成固體,而是在某一溫度時,晶體開始析出,隨著溫度的下降,晶體的數量不斷增加,直到后,溶液才全部凝結.這樣,溶液并不是在某一固定溫度時凝結.而是在某一溫度范圍內凝結,當冷卻時開始析出晶體的溫度稱為溶液的冰點.而溶液全部凝結的溫度叫做溶液的凝固點.因為凝固點就是融化的開始點(既熔點),對于溶液來說也就是溶質和溶媒共同熔化的點.所以又叫做共熔點.可見溶液的冰點與共熔點是不相同的.共熔點才是溶液真正全部凝成固體的溫度.
顯然共熔點的概念對于冷凍干燥是重要的,因為凍干產品可能有鹽類、糖類、明膠、蛋白質、血球、組織、病毒、等等的物質.因此它是一個復雜的液體,它的凍結過程肯定也是一個復雜的過程,與溶液相似,也有一個真正全部凝結成固體的溫度.即共熔點.由于冷凍干燥是在真空狀態下進行.只有產品全部凍結后才能在真空下進行升華,否則有部分液體存在時,在真空下不僅會迅速蒸發,造成液體的濃縮使凍干產品的體積縮?。欢胰芙庠谒械臍怏w在真空下會迅速冒出來,造成象液體沸騰的樣子,使凍干產品鼓泡,甚至冒出瓶外.這是我們所不希望的.為此凍干產品在升華開始時要冷到共熔點以下的溫度,使凍干產品真正全部凍結.
在凍結過程中,從外表的觀察來確定產品是否完全凍結成固體是不可能的；靠測量溫度也無法確定產品內部的結構狀態.而隨著產品結構發生變化時電性能的變化是極為有用的,特別是在凍結是電阻率的測量能使我們知道凍結是在進行還是已經完成了,全部凍結后電阻率將非常大,因此溶液是離子導電.凍結是離子將固定不能運動,因此電阻率明顯.而有少量液體存在時電阻率將顯著下降.因此測量產品的電阻率將能確定產品的共熔點.
正規的共熔點測量法是將一對白金電極浸入液體產品之中,并在產品中插一溫度計,把它們冷卻到-40℃以下的低溫,然后將凍結產品慢慢升溫.用惠斯頓電橋來測量其電阻,當發生電阻突然降低時,這時的溫度即為產品的共熔點.電橋要用交流電供電,因為直流電會發生電解作用,整個過程由儀表記錄.(圖十六)
也可用簡單的方法來測量,如圖十五所示.用二根適當粗細而又互相絕緣的銅絲插入盛放產品的容器中,作為電極.在銅電極附近插入一支溫度計,插入深度與電極差不多,把它們一起放入凍干箱內的觀察窗孔附近,并用適當方法把它們固定好,然后與其他產品一起預凍,這時我們用萬用表不斷地測量在降溫過程中的電阻數值,根據電阻數值的變化來確定共熔點.
把電極引線通過一個開關與萬用表相連,可以不分正負極.如果凍干箱沒有電線引出接頭,則可以用二根細導線從箱門縫處引出,在電線附近涂些真空密封蠟,這樣不致于影響真空度.
待溫度計降至0℃之后即開始測量并作記錄.把萬用表的轉換開關放在測量電阻的(×1K或×10K).由于萬用表內使用的是直流電,為了防止電解作用,在每次測量完之后要把開關立即關掉,把每一次測量的溫度和電阻數值一一記錄下來.開始時電阻值很小,以后逐步增高.到某一溫度時電阻突然,幾乎是無窮大,這時的溫度值便是共熔點數值.
用這種方法測量的共熔點有一定的誤差,因為銅電極處多少有些電解作用.萬用表對于高阻值沒有電橋靈敏；另外,凍結過程與熔化過程電阻的變化情況并不完全相同,但所測之值仍有實用參考價值.
共熔點的數值從0℃到40℃不等,與產品的品種、保護劑的種類和濃度有關.一些物質的共熔點列表二十二供參考,因?qū)嶋H的凍干產品還有其它成份.所以與此不相

低溫帶式連續真空干燥機
低溫帶式連續真空干燥機是在對常規的噴霧干燥和冷凍干燥的優缺點進行了反復的比較后研制開發成功的一種全新概念的節能型干燥設備
在，西藥，化工，食品，品等行業的產品干燥中，噴霧干燥有利于成本，但產品的溶解性.原味及粉末的形狀存在較大的缺陷，對粘度稍高和有熱敏性要求的產品更是無能為力了。常規冷凍干燥能夠得到出色的產品的溶解性和的產品，可是產量又太低，且成本昂貴。
低溫連續真空干燥機的各項工藝指標正好介于上述兩種設備之間，它能使干燥制品內部形成多孔疏松狀，保留產品的原有物料性質，外觀良好，由于是真空低溫干燥，因此可以滿足部分熱敏性物料的加工要求。
低溫連續真空干燥機突破了真空狀態下的連續進出料的技術難題，使靜態干燥成功轉化為動態干燥。在大幅度提高了干燥制品產量的同時又使得生產成本全面下降。
低溫連續真空干燥機尤其適合噴霧干燥及真空烘箱難以解決的高粘度，高脂.高糖類等物料的干燥。并且能很好的保持產品批量的穩定性和一致性。
