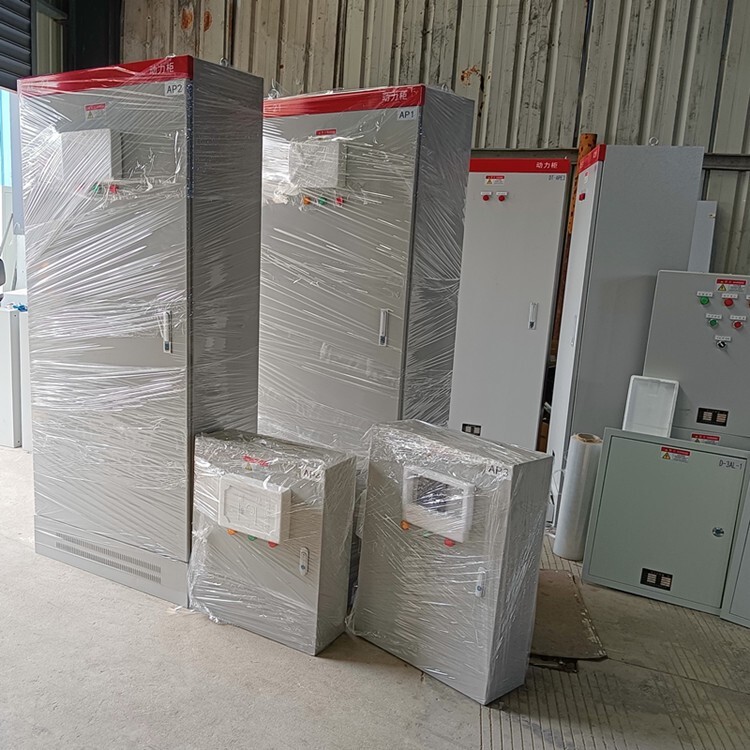

動力柜的分類
動力柜可分戶外、戶內噴塑、不銹鋼兩種，從安裝上又分為懸掛式與落地式兩種，從大小來分有動力柜、動力箱兩種。

安裝動力柜與照明柜區別
1、動力柜是供設備用電，380v居多；
2、照明柜主供照明，輸出220v居多。
3、區別，配電箱體積較小，一般為單機或數量不多設備的簡單控制；動力柜為較大體積，內中器件較多并相對復雜的動力設備控制；配電柜體積較大，一般設置有多個大開關及儀表，控制一個地段或車間。

應用場所

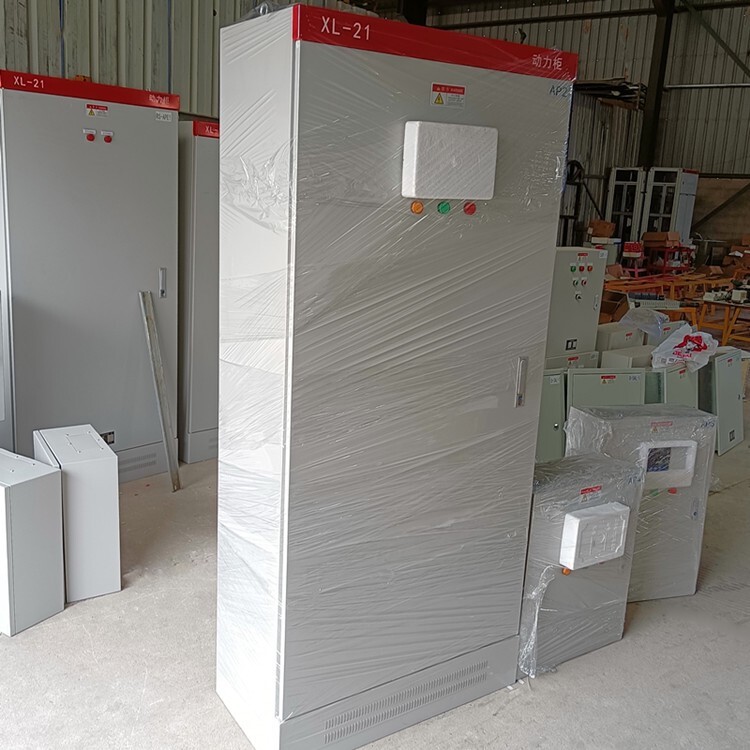

XL-21型動力柜用于工礦企業，民用建筑，學校及機關場所；交流頻率50hz~60hz、負載電流630A以下的單相及三相、電壓500V以下IT系統，TN-C系統，TT系統（原稱三相三線，三相四線電力系統）作動力、照明配電用。

安裝的方式您知道嗎?徐州臺達小編帶您來一起了解下
通常是用10#槽鋼做一個底座，底座焊在預埋在基礎上的鋼板（如100*100*6)上,再將動力柜用螺栓或焊接固定在底座上，也可直接安裝在預埋在基礎上的螺栓上，有標準安裝圖集的。
以下情況應裝設重復接地：
（1）架空線路干線和分支線的終端、沿線路每1km處、分支線長度超過200m分之處；
（2）線路引入車間及大型建筑物的面配電裝置處（進戶處）；
（3）采用金屬管配線時，金屬管與保護零線連接后做重復接地；采用塑料管配線時，另行敷設保護零線并做重復接地。
重復接地的作用：
（1）減輕PE線或PEN線意外斷線或接觸不良時接零設備上電擊的危險性。
（2）減輕PEN線斷線時負載中性點“漂移”。
（3）進一步降低故障持續時間內意外帶電設備的對地電壓。
（4）縮短漏電故障持續時間。
（5）改善架空線路的防雷性能。

動力柜的優點

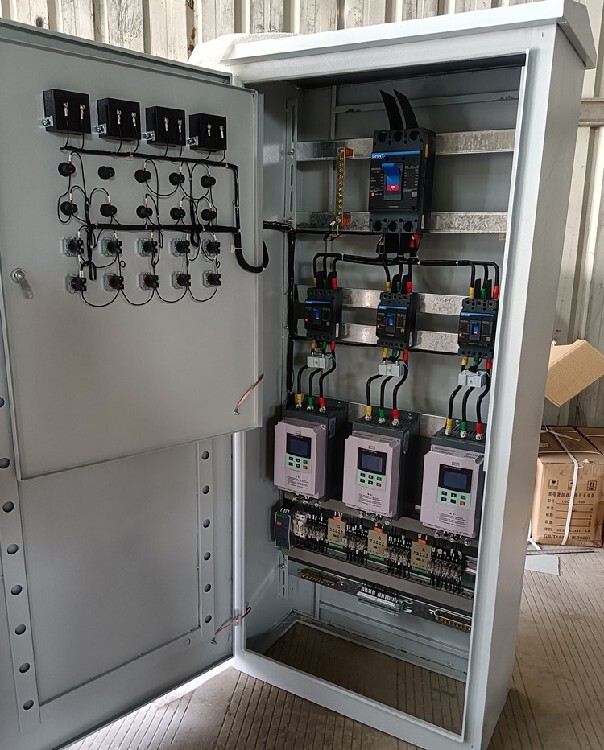

XL-動力配電柜為封閉式，殼體是由薄鋼板彎曲焊接而成。操作開關在箱體前面上側，可作切換電源之用。箱前上方裝設母線電壓表，用來只是匯流母線電壓，正面有門，打開門后便于進行檢修設備。門上可以裝設儀表、信號指示燈、開關、按鈕等。箱體布放自動開關、接觸器、互感器、熔斷器等。

動力柜的安裝方式
先做一個底座，底座焊在預埋在基礎上的鋼板，將XL-21動力柜用螺栓或焊接固定在底座上。也可直接安裝在預埋在基礎上的螺栓上。
動力柜都有哪些元器件組成
動力柜是指給整臺機器的正常運轉提供動力的電氣控制柜組合，有接觸器、變頻器、高壓柜、變壓器等等。
