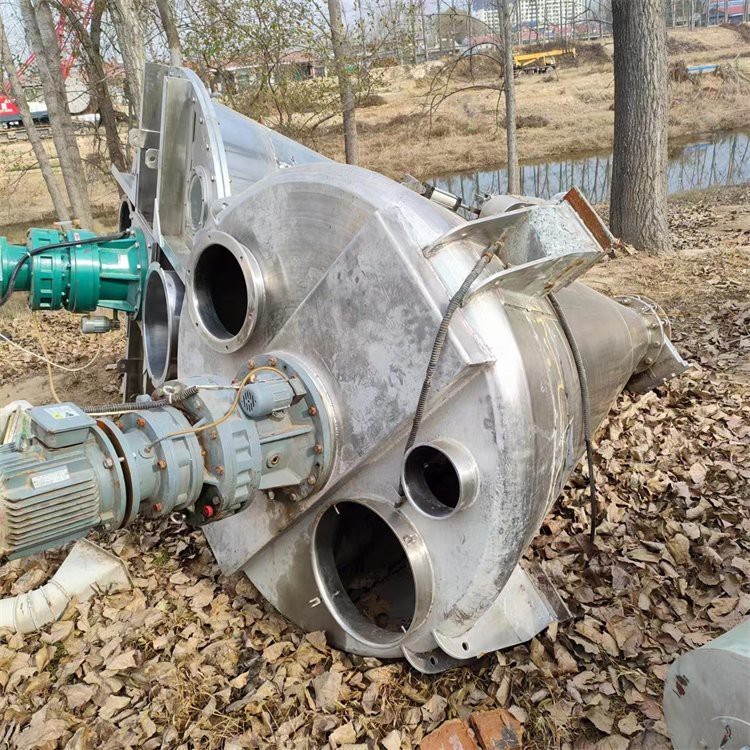

螺旋錐型混合機(screw-cone mixer)是指利用圓錐形筒體內螺旋軸的旋轉作用，使物料進行攪拌的混合設備。其結構簡單，動力消耗低，混合均勻，適合于細顆粒(或粉料)及密度相差小的各種物料的干混合

螺旋錐形混合機為間歇操作的混合設備。將所要混合的各種物料從圓錐形筒體頂部加料口加入，筒體內安裝的螺旋軸繞自立軸旋轉，并沿筒體內壁作行星式旋轉運動，將物料上下翻動，使筒體內的物料隨著螺旋軸作行星式旋轉，以達得到充分的翻動和混拌?；旌虾玫牧?，由下部的卸料閥卸出

螺旋軸。常采用兩根螺旋軸，用轉臂拉桿聯接，對稱垂直安裝在靠近筒體內竹處，由傳動裝置帶動，繞筒體內臂作行星式慢速公轉，通常轉速為5r/min，而螺旋軸快速自轉速度為110r/min

雙螺旋錐形混合機這類化工機械對混合物料適應性廣，對熱敏性物料不會產生過熱，對顆粒物料不會壓饋和磨碎，對比重懸殊和粒度不同的物料混合不會產生分屑離析現象。

筒體：本機的容器制成倒圓錐形，其目的就是為了滿足物料在螺桿提升作用下有足夠的物料交替循環，因而容器有恰當?shù)膱A錐角。通過對國外資料的分析，結合我院“單螺旋錐形混合機”設計經驗、使用狀況和計算，確定了“雙螺旋錐形混合機”的容器基本尺寸系列、全容積、錐角及容器的高度等參數。

轉臂、中心桿和螺旋器：螺旋器由螺桿和螺旋片組成，它是混合物料的直接工作機件。為了螺桿的剛度，減輕重量，且有利于螺旋片的焊接，設計中螺桿采用.20鋼管。
