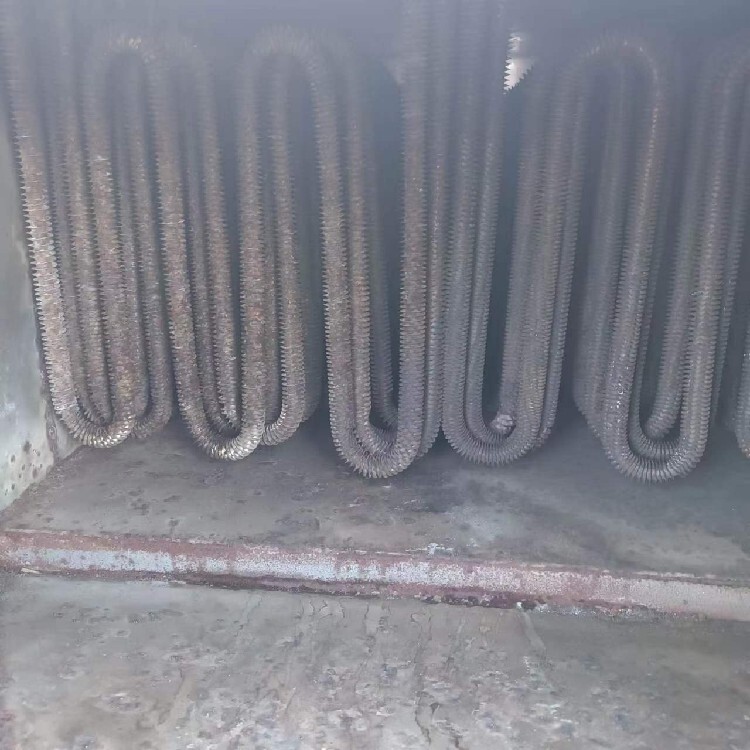

通常我們會把振動流化床干燥干燥機簡單地稱之為振動流化床。振動流化床干燥機適用于污泥的全干化處理。振動流化床干燥機的結構從底部到頂部基本分為三個部分。 一、振動流化床干燥機的下面是風箱，用來把循環的氣體帶到振動流化床干燥機的各個領域，它底部的一個的氣體分隔板是用來將惰性的流化氣體帶到干燥機內，使得需要燥的物料能夠在流化床內分布比較均勻。 二、振動流化床干燥機的中間位置是一個內置的熱交換器，用來通過水蒸氣將蒸發產生的水的熱量再次送到熱交換器內進行循環使用。 三、振動流化床干燥機的是一個抽吸罩，用于分離被流化處理后的物料與循環的氣體，并且循環的氣體將脫水干燥過程中產生的水蒸氣帶離振動流化床，從而完成脫水干燥的全過程。 振動流化床干燥機的干燥溫度一般在85攝氏度左右，在干燥過程中需要燥的物料與氣流產生流化作用的同時也發生激烈的混合，因?yàn)檎駝?dòng)流化床干燥機是利用它自身的熱量來進行干燥處理的，所以用于干燥的時間會相對比較長，且一次干燥的物料的數量也比較的多，即便需要燥的物料的濕度不同也不會影響到干燥的效果。 在振動流化床干燥機干燥的過程中，物料上附著的灰塵和流化的氣體被旋風分離器所分離，灰塵再通過螺旋輸送機被送到螺旋混合器內，后，灰塵被排到振動流化床干燥機外。

連續式真空干燥機
真空干燥機圖片
真空干燥機圖片
　　冷凍干燥是利用升華的原理進行干燥的一種技術，是將燥的物質在低溫下快速凍結，然后在適當?shù)恼婵窄h(huán)境下，使凍結的水分子直接升華成為水蒸氣逸出的過程. 冷凍干燥得到的產物稱作凍干物（lyophilizer），該過程稱作凍干（lyophilization）。
物質在干燥前始終處于低溫(凍結狀態),同時冰晶均勻分布于物質中，升華過程不會因脫水而發生濃縮現象，避免了由水蒸氣產生泡沫、氧化等。干燥物質呈干海綿多孔狀，體積基本不變，極易溶于水而恢復原狀。在上防止干燥物質的理化和生物學方面的變性。
各層加熱盤上均有熱載體進出口管，一般上部幾層采用低壓飽和蒸汽或熱水、熱油串聯、并聯或串并聯輸入加熱，控制各層溫度；而底部二層通入冷卻水，以降低產品溫度，回收熱量，確保質量。加熱盤按一定的間距固定在筒體框架上，呈水平置放，其間每層均裝有十字臂架，上下兩層錯位45°交錯固定在中心主軸上，并由蝸輪減速器、無級變速器及電機等驅動，以0.6~3.7(r/min)緩慢地轉動。每根臂架上裝有多支可拆式鏵犁形耙葉或者平刮板，呈等距排列。耙葉采用鉸接及簧片擺動結構，使其底刃在盤面上隨偶浮動，并可根據物料性狀任意調節耙葉角度，以確保物料在盤面上不斷向前推進。
燥物料從頂部圓盤加料器連續地加到設備內上面層小加熱盤的內圈盤面上，在回轉耙葉的機械作用下，一邊翻滾攪拌，一邊從內向外不斷向前移動，呈鋸齒形布滿整個盤面上，得到接觸加熱干燥；然后物料從外緣跌落到下面第二層大加熱盤外圈盤面下，在反向安裝的耙葉作用下，又從外向內循序移到內緣，落到第三層小加熱盤的內圈盤面上。以此類推，這樣物料一層一層地自上而下地逐層移動，連續得到加熱干燥。
被蒸發的濕分與設備內尾氣混合從上部出口自然排出，終干料落到下盤上，由耙葉刮到底部卸料口連續排出，獲得合格的干燥成品。根據產品性能、干燥要求和處理量大小，板式干燥機采用了主軸無級調速、手動調節圓盤加料器調節套高度，控制各層加熱盤溫度分布，末期冷卻降溫等一系列措施，發揮了板式干燥機的性能。

網帶烘干機是一種由電加熱、蒸汽加熱、熱風加熱進行加熱的批量、連續式生產利用鋼網作為傳輸帶運載物料進行連續烘干的干燥設備。主要將壓制的成品球通過輸送機直接輸送到平板輸機上，通過平板輸送機上端的刮板將成品球勻布在烘干機上，提高球的透氣性，達到烘干效果。
網帶烘干機原理:
網帶式烘干機主要原理是將物料均勻的平鋪在網帶上，網帶采用12-60目的鋼絲網帶，由傳動裝置拖動在干燥機內往返移動，熱風在物料間穿流而過，水蒸氣從排濕孔中排出，從而達到干燥的目的，箱體長度由標準段組合而成，為了節約場地，可將烘干機制成多層式，常見的有二室三層、二室五層、長度6-40m，有效寬度0.6-

工作原理：
ZLG系列振動流化床干燥機
物料自進料口進入機內，在振動力作用下，物料沿水平流化床拋擲，向前連續運動，熱風向上穿過流化床同濕物料換熱后，濕空氣經旋風分離器除塵后由排風口排出，干燥物料由排料口排出。
應用領域：
◆ 醫藥化工：各種壓片顆粒、硼酸、硼砂、苯二酚、蘋果酸、馬來酸等。
◆ 食品建材：酒槽、味精、砂糖、食鹽、礦渣、豆瓣、種籽等。
◆ 還可用于物料的冷卻、增濕等。ZLG系列振動流化床干燥機

凍干機的組成和凍干程序
產品的冷凍干燥需要在一定裝置中進行,這個裝置叫做真空冷凍干燥機,簡稱凍干機.
凍干機按系統分,由致冷系統、真空系統、加熱系統、和控制系統四個主要部分組成.按結構分,由凍干箱或稱干燥箱、冷凝器或稱水汽凝集器、冷凍機、真空泵和閥門、電氣控制元件等組成.圖十三是凍干機組成示意圖.
凍干箱是一個能夠致冷到-40℃左右,能夠加熱到+50℃左右的高低溫箱,也是一個能抽成真空的密閉容器.它是凍干機的主要部分,需要凍干的產品就放在箱內分層的金屬板層上,對產品進行冷凍,并在真空下加溫,使產品內的水份升華而干燥.
冷凝器同樣是一個真空密閉容器,在它的內部有一個較大表面積的金屬吸附面,吸附面的溫度能降到-40℃以下,并且能恒定地維持這個低溫.冷凝器的功用是把凍干箱內產品升華出來的水蒸氣凍結吸附在其金屬表面上.
凍干箱、冷凝器、真空管道和閥門,再加上真空泵,便構成凍干機的真空系統.真空系統要求沒有漏氣現象,真空泵是真空系統建立真空的重要部件.真空系統對于產品的迅速升華干燥是的.
致冷系統由冷凍機與凍干箱、冷凝器內部的管道等組成.冷凍機可以是互相立的二套,也可以合用一套.冷凍機的功用是對凍干箱和冷凝器進行致冷,以產生和維持它們工作時所需要的低溫,它有直接致冷和間接致冷二種方式.
加熱系統對于不同的凍干機有不同的加熱方式.有的是利用直接電加熱法；有的則利用中間介質來進行加熱,由一臺泵使中間介質不斷循環.加熱系統的作用是對凍干箱內的產品進行加熱,以使產品內的水份不斷升華,并達到規定的殘余水份要求.
控制系統由各種控制開關,指示調節儀表及一些自動裝置等組成,它可以較為簡單,也可以很復雜.一般自動化程度較高的凍干機則控制系統較為復雜.控制系統的功用是對凍干機進行手動或自動控制,操縱機器正常運轉,以凍干出合乎要求的產品來.
冷凍干燥的程序是這樣的:在凍干之前,把需要凍干的產品分裝在合適的容器內,一般是玻瓶或安瓶,裝量要均勻,蒸發表面盡量大而厚度盡量薄些；然后放入與凍干箱尺寸相適應的金屬盤內.裝箱之前,先將凍干箱進行空箱降溫,然后將產品放入凍干箱內進行預凍,抽真空之前要根據冷凝器冷凍機的降溫速度提前使冷凝器工作,抽真空時冷凝器應達到-40℃左右的溫度,待真空度達到一定數值后(通常應達到100uHg以上的真空度),即可對箱內產品進行加熱.一般加熱分兩步進行,步加溫不使產品的溫度超過共熔點的溫度；待產品內水份基本干完后進行第二步加溫,這時可迅速地使產品上升的規定的溫度.在溫度保持?jǐn)?shù)小時后,即可結束凍干.
整個升華干燥的時間約12-左右,與產品在每瓶?jī)?nèi)的裝量,總裝量,玻璃容器的形狀、規格,產品的種類,凍干曲線及機器的性能等等有關.
凍干結束后,要放干燥無菌的空氣進入干燥箱,然后盡快地進行加塞封口,以防重新吸收空氣中的水份.
在凍干過程中,把產品和板層的溫度、冷凝器溫度和真空度對照時間劃成曲線,叫做凍干曲線.一般以溫度為縱坐標,時間為橫坐標.凍干不同的產品采用不同的凍干曲線.同一產品使用不同的凍干曲線時,產品的質量也不相同,凍干曲線還與凍干機的性能有關.因此不同的產品,不同的凍干機應用不同的凍干曲線.圖十四是凍干曲線示意圖(其中沒有冷凝器的溫度曲線和真空度曲線).

共溶點及其測量方法
需要凍干的產品,一般是預先配制成水的溶液或懸濁液,因此它的冰點與水就不相同了,水在0℃時結冰,而海水卻要在低于0℃的溫度才結冰,因?yàn)楹Ｋ彩嵌喾N物質的水溶液.實驗指出溶液的冰點將低于溶媒的冰點.
另外,溶液的結冰過程與純液體也不一樣,純液體如水在0℃時結冰,水的溫度并不下降,直到全部水結冰之后溫度才下降,這說明純液體有一個固定的結冰點.而溶液卻不一樣,它不是在某一固定溫度完全凝結成固體,而是在某一溫度時,晶體開始析出,隨著溫度的下降,晶體的數量不斷增加,直到后,溶液才全部凝結.這樣,溶液并不是在某一固定溫度時凝結.而是在某一溫度范圍內凝結,當冷卻時開始析出晶體的溫度稱為溶液的冰點.而溶液全部凝結的溫度叫做溶液的凝固點.因?yàn)槟厅c(diǎn)就是融化的開始點(既熔點),對于溶液來說也就是溶質和溶媒共同熔化的點.所以又叫做共熔點.可見溶液的冰點與共熔點是不相同的.共熔點才是溶液真正全部凝成固體的溫度.
顯然共熔點的概念對于冷凍干燥是重要的,因?yàn)閮龈僧a(chǎn)品可能有鹽類、糖類、明膠、蛋白質、血球、組織、病毒、等等的物質.因此它是一個復雜的液體,它的凍結過程肯定也是一個復雜的過程,與溶液相似,也有一個真正全部凝結成固體的溫度.即共熔點.由于冷凍干燥是在真空狀態下進行.只有產品全部?jī)鼋Y(jié)后才能在真空下進行升華,否則有部分液體存在時,在真空下不僅會迅速蒸發,造成液體的濃縮使凍干產品的體積縮??；而且溶解在水中的氣體在真空下會迅速冒出來,造成象液體沸騰的樣子,使凍干產品鼓泡,甚至冒出瓶外.這是我們所不希望的.為此凍干產品在升華開始時要冷到共熔點以下的溫度,使凍干產品真正全部?jī)鼋Y(jié).
在凍結過程中,從外表的觀察來確定產品是否完全凍結成固體是不可能的；靠測量溫度也無法確定產品內部的結構狀態.而隨著產品結構發生變化時電性能的變化是極為有用的,特別是在凍結是電阻率的測量能使我們知道凍結是在進行還是已經完成了,全部?jī)鼋Y(jié)后電阻率將非常大,因此溶液是離子導電.凍結是離子將固定不能運動,因此電阻率明顯.而有少量液體存在時電阻率將顯著下降.因此測量產品的電阻率將能確定產品的共熔點.
正規的共熔點測量法是將一對白金電極浸入液體產品之中,并在產品中插一溫度計,把它們冷卻到-40℃以下的低溫,然后將凍結產品慢慢升溫.用惠斯頓電橋來測量其電阻,當發生電阻突然降低時,這時的溫度即為產品的共熔點.電橋要用交流電供電,因?yàn)橹绷麟姇?huì)發生電解作用,整個過程由儀表記錄.(圖十六)
也可用簡單的方法來測量,如圖十五所示.用二根適當粗細而又互相絕緣的銅絲插入盛放產品的容器中,作為電極.在銅電極附近插入一支溫度計,插入深度與電極差不多,把它們一起放入凍干箱內的觀察窗孔附近,并用適當方法把它們固定好,然后與其他產品一起預凍,這時我們用萬用表不斷地測量在降溫過程中的電阻數值,根據電阻數值的變化來確定共熔點.
把電極引線通過一個開關與萬用表相連,可以不分正負極.如果凍干箱沒有電線引出接頭,則可以用二根細導線從箱門縫處引出,在電線附近涂些真空密封蠟,這樣不致于影響真空度.
待溫度計降至0℃之后即開始測量并作記錄.把萬用表的轉換開關放在測量電阻的(×1K或×10K).由于萬用表內使用的是直流電,為了防止電解作用,在每次測量完之后要把開關立即關掉,把每一次測量的溫度和電阻數值一一記錄下來.開始時電阻值很小,以后逐步增高.到某一溫度時電阻突然,幾乎是無窮大,這時的溫度值便是共熔點數值.
用這種方法測量的共熔點有一定的誤差,因?yàn)殂~電極處多少有些電解作用.萬用表對于高阻值沒有電橋靈敏；另外,凍結過程與熔化過程電阻的變化情況并不完全相同,但所測之值仍有實用參考價值.
共熔點的數值從0℃到40℃不等,與產品的品種、保護劑的種類和濃度有關.一些物質的共熔點列表二十二供參考,因?qū)嶋H的凍干產品還有其它成份.所以與此不相
