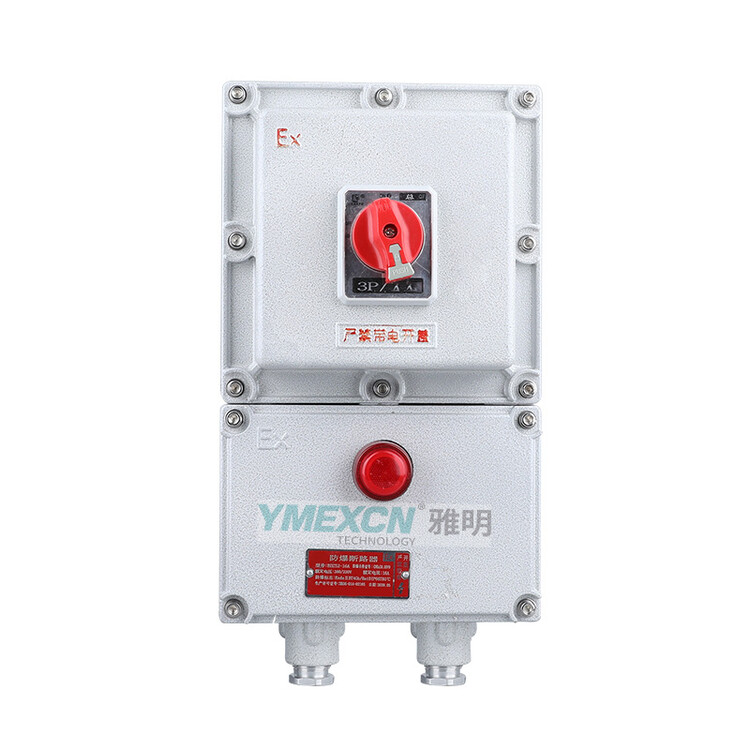

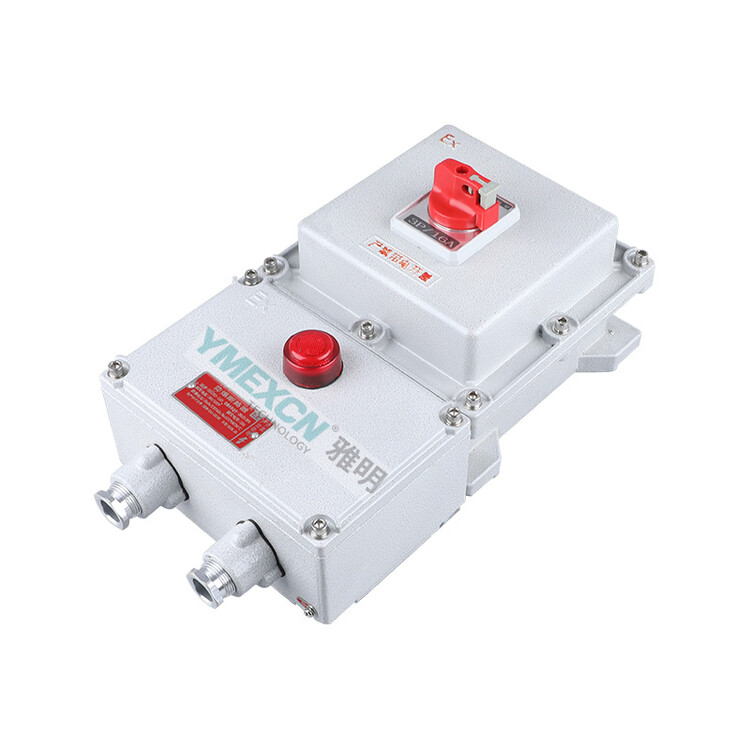

BLK52-100A3PXX控制風機防爆斷路器  溫州

BLK52防爆斷路器2P16A帶漏電保護塑殼開關箱100A3P控制風機接線箱

BXK100A防爆斷路器 IIC級漏電分合開關箱 支持來圖定制各種配電箱

防爆斷路器\AC220V-100A-2P-IP65

防爆斷路器BDZ52-2P3P防爆漏電空氣開關32/310A63A100A 三相四線

BDZ10-100A防爆斷路器,漏電防爆斷路器箱 防爆分合開關箱

斷路器和漏電開關如何接線實物圖

用于支線保護時，各支線應有各自的零線，且兩相鄰支線路的零線不得相連。如果將兩分支線路相連，零線中的電流互流，破壞零序電流互感器內的工作電流平衡，使漏電開關發(fā)生誤動作。若是在使用過程中，不小心出現(xiàn)漏電或是觸電的狀況，這時三相電流的和將不再等于零，而是等于某一電流值Is，它會通過人體、大地、變壓器中心點形成回路，這樣零序電流互感器二次側產生與Is對應的感應電動勢，加到脫扣器上，當Is達到一定值時，脫扣器動作，推動主開關的鎖扣，分斷主電路。擴展資料：

漏電開關接線錯誤方式：

1、用于支線保護時，各支線應有各自的零線，且兩相鄰支線路的零線不得相連。如果將兩分支線路相連，零線中的電流互流，破壞零序電流互感器內的工作電流平衡，使漏電開關發(fā)生誤動作。如果想就近利用動力分支線的零線作為照明分支線的零線，則會造成動力分支線的漏電開關動作。

2、一個用電設備只能接在一條保護支路內，不得跨接在兩條分支回路內，不得接在零序互感器的前面，也不得采取一地制供電，否則，會導致漏電開關誤動作。

3、裝有漏電開關和未裝漏電開關的用電設備，不得共用一個接地裝置。例如，當電機M1的絕緣損壞而外殼帶電時，電機M2的外殼也帶電，由于電流沒有經過漏電開關，所以未起到漏電保護的作用。

4、單相負荷應盡可能均衡分配。如果分配不均(如一相的線路偏長，設備集中)，則負荷較重的一相，其漏電電流偏大，因而干線的三相不平衡漏電電流增大，達到一定值時就會使干線首端的漏電開關動作。
