英國雷迪進口埋地管道外防腐層破損檢漏儀PCMX/DM2

技術咨詢：石家良

英國雷迪公司是北美地區的管道檢測設備的制造商，其研發的設備被成功銷往全世界的各個國家，并且得到大家的好評。英國雷迪研發的設備主要有PCMx管道電流測繪系統、RD8100金屬管道定位儀、RD1500非金屬管道定位儀等。PCMx管道防腐層檢測儀采用ACVG技術，可以確定防腐層破損點的準確情況，以及防腐層整體狀況。

PCMx管道防腐層檢測儀的簡介

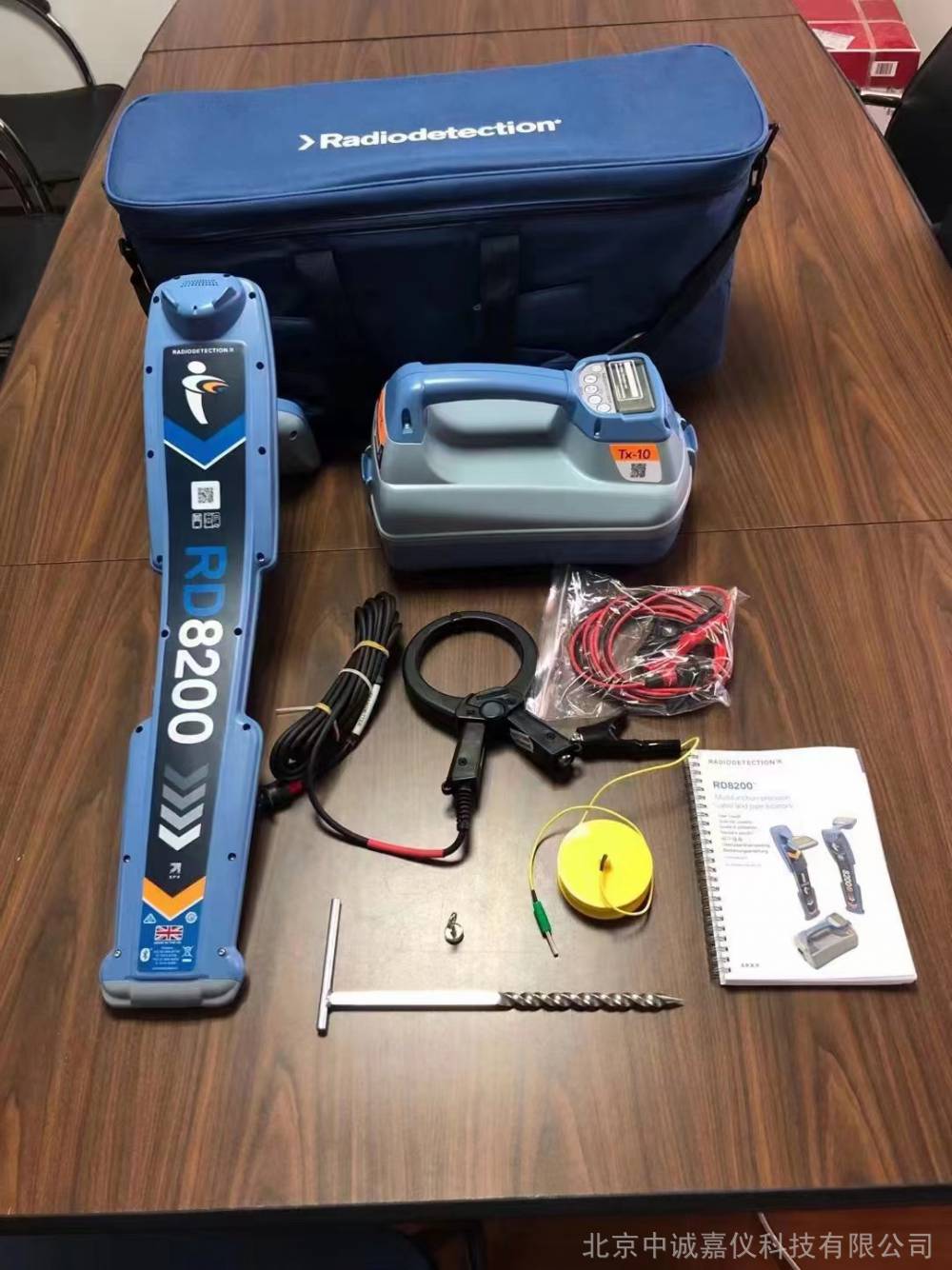

    20 多年前，英國雷迪公司與行業一起率先推出了臺管道電流測繪器PCM。勘測人員可通過它來識別難以接近的管道上的可能外部腐蝕來源，包括那些埋設在河流和公路下面的管道。從那時起，它成為許多組織查找和定位管道涂層缺陷的工具選擇。PCMx埋地管道防腐層檢測儀繼承了PCM+埋地管道防腐層檢測儀這一血統，利用英國雷迪進的定位技術的力量，帶來更快的結果、同步探測測量以及集成 GPS 定位。英國雷迪公司在埋地管道檢測方面的主要設備有PCMx埋地管道防腐層檢測儀、RD8200管道定位儀、RD1100探地雷達系統、SCM雜散電流測試系統等。

英國雷迪進口埋地管道外防腐層破損檢漏儀PCMX/DM2的原理

PCMx管道防腐層檢測儀對埋地管道進行預防性維護，延長埋地管道的使用壽命，并在早期發現侵蝕。PCMx管道防腐層檢測系統包括一個便攜式發射機及手持式接收機：發射機和CPS站點連接，可以向管道施加一個特殊的近直流信號；接收機可以在30公里（19英里）的范圍內定位這種特殊信號來識別管道的位置和深度。

一旦管道被定位，技術人員就可以繪制沿管道的泄漏電流圖，顯示出信號電流大小和方向，從而迅速的確定防腐層的破損。確定了管道的破損段之后，使用A字架，可以進一步將破損位置和深度確定在1米（3英尺）的范圍內。PCMx使用自動信號衰減（ASA），電流方向（ACD），以及適應地理補償，能準確、輕松地定位和測繪與其他金屬結構搭界、電力干擾、和管道擁堵等位置，實時測量PCM電流（ACCA）和電壓梯度（ACVG）。操作者不需完成“電流跨度”，不需手工計算，就可以確定通常需要直連才能測量的沿管道傳播的CP(陰極保護)電流。

PCMx管道防腐層檢測儀在任何模式下的測繪圖，也同時儲存和顯示在接收機上，記錄的測繪信息可以使用藍牙傳輸?shù)?/span>PC機或者可選的PDA（和GPS數據連接）上，以圖形格式顯示用來進行快速分析。PCMx及其配套設備是適合管道技術人員新的準確，快捷和可靠的管道電流測繪工具。

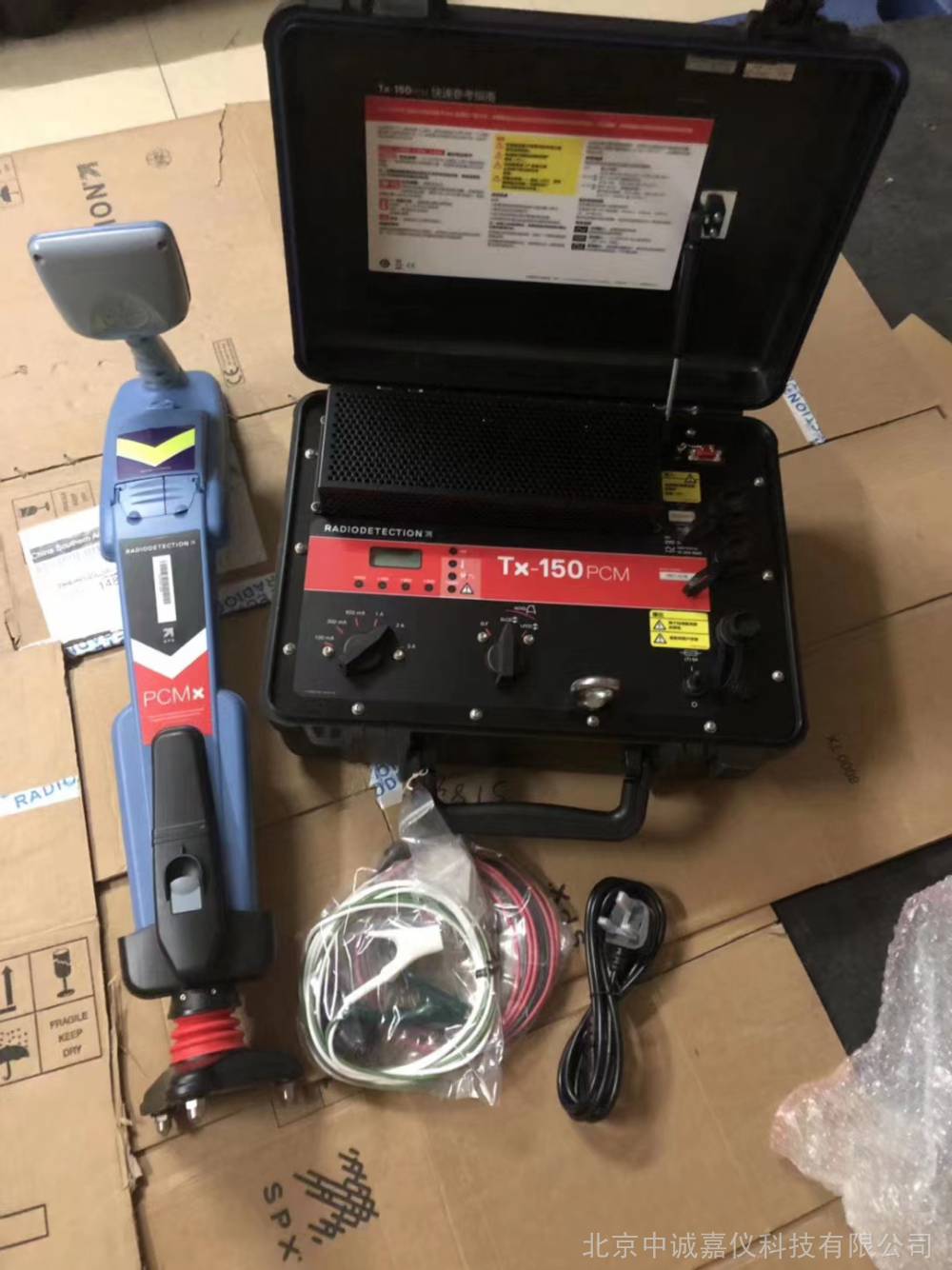

PCMx管道防腐層檢測儀的發射機

PCM+管道防腐層檢測儀系統特有大功率發射機，長探測距離30公里（19英里）。少 的管線接入點減少了評估一段管線的時間。 發射機有三種操作模式來確保有效測繪分配和輸送管道系統。發射機可以和PCMx連接，電流讀數和電源的發光二極管指示功能幫助 操作者根據不同的管線應用，選擇設定。

PCMx管道防腐層檢測儀發射機特點

· 150瓦大功率；

· 范圍30公里（19英里）@4Hz電流。

PCM+管道防腐層檢測儀的接收機

手持式接收機即使在復雜擁擠的區域，也可以用來定位管 道，測量系統發射機施加的近直流信號的電流強度和方向， 然后提供給操作者。 接收機能夠提供需要的運算同時瞬時顯示結果。提供給操作 者一種通過和金屬管道相連以及定位防腐層破損來確定陰極 保護系統管道故障點的方法。

A字架

附件A字架來連接接收機可以進行防腐層破損和絕緣性的 定位。PCMx接收機的顯示屏能夠顯示故障方向，正 在使用的CD方向箭頭，使故障點更容易定位PCM+也顯 示流過A字架腳針的dB微電壓讀數，同時可以在不同的故 障點之間進行對比，確定嚴重的故障。這個數值可以便 捷的儲存到PCM數據庫中，通過藍牙上載到PDA或者PC機中。

英國雷迪進口埋地管道外防腐層破損檢漏儀PCMX/DM2的技術參數
