折疊防滲體設計
復合土工膜防滲體結構由基面、復合土工膜、保護層、塊石(或砼)護坡共四層組成(如下圖5.5.4.1)，現將各層設計分述如下:
為防止復合土工膜上鋪填土層順其表面滑動，增加保護層(包括護面)的穩定性，將上游鋪膜壩殼表面開挖成臺階段，每級高差為0.3m，水平寬根據坡比而定，斜坡設計為1 : 1.0(如圖5.5.1.3)所示，開挖成形后，將表面的磚、石塊及樹根等清除干凈，并用拍板將表面打緊，平整。
②復合土工膜設計
根據表5.5.1.3的產品主要特能，結合周頭水庫的具體情況，設計選用WCD-1型二布一膜的復合土工膜。
③保護層設計
復合土工膜的防滲效果取決于施工中和運行過程中塑料膜的完好程度，為了防止人畜踐踏，動植物破壞以及減少光熱作用，由于它們是高分子化纖聚合物，故應特別避免陽光的直接照射，所以復合土工膜上應鋪保護層。
保護層的顆粒直徑不能太大，否則會刺破復合土工膜，一般對保護層的顆粒直徑大小要按下式進行近似估算。
式中:d--保護層土料的大顆粒直徑;
k--安全系數，本工程取k=5;
[σ]--復合土工膜的抗拉允許強度[σ]=5.5Mpa;
p--承受大水頭，取P=0.1Mpa;
--復合土工膜厚度，取 =0.2mm(為塑膜厚度)。

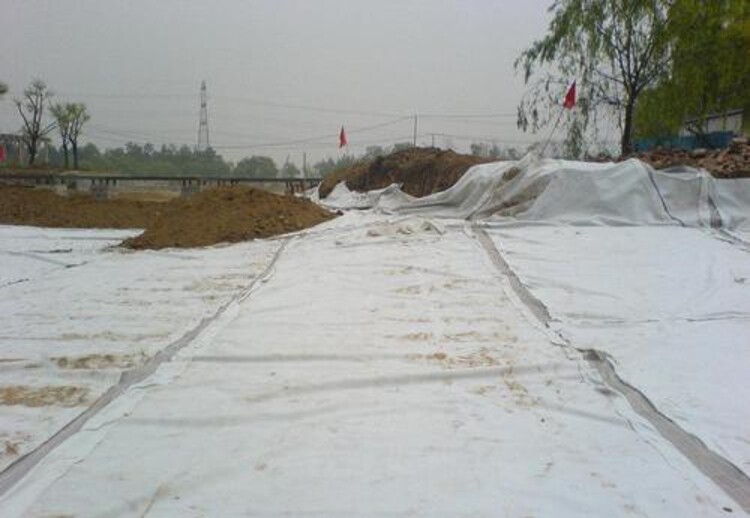

復合土工膜鋪設
鋪膜時，一定要由上下而上鋪設。膜與膜之間及膜與基面之間要壓平貼緊，但不宜將膜拉得過緊，一般要略松一點，但不能在膜底留有氣泡。因為土工膜比較薄且很輕，鋪好以后，在未鋪好保護層以前，極易被風吹動，所以一次鋪膜面積不宜太大，好邊鋪膜邊蓋保護層土料。
根據廠家提供資料，復合土工膜幅寬1.0~1.9m，本工程選用1.9m幅寬，以減少接頭用料。接頭有熱粘、膠粘、搭接等方法，本工程設計采用膠粘，接縫寬50mm。若發現土工膜的刺破或撕破之處，一定要用三倍于破損面積的土工膜膠粘貼補好。

復合土工膜簡單通俗的講就是把塑料顆粒通過淋膜的方法，制作成塑料薄膜，成為土工膜亦稱防水板(根據土工膜的厚度來分別)。 因復合土工膜采用土工布(機織布或塑料編織布)作為基布，所以它除具有土工隔離、排水、加筋、防護作用外，還具有封閉(防滲)功能，可廣泛應用于水利堤壩、筑路、機場、排水、房屋、環保等許多領域，在工程中主要起防滲、防護、加固等作用。

復合土工膜的鋪設方法:
復合土工膜鋪設分渠底鋪設、坡面鋪設兩個部分。鋪設方法:沿渠道軸線方向水平滾鋪。坡面鋪設在坡面驗收合格后，從順坡面軸線方向滾鋪，與渠底的復合土工膜連接采用丁字形連接。
2)復合土工膜的鋪設技術要求: 眾聯 壹伍 零伍 三四 壹 捌壹 柒 伍
鋪設應在干燥和暖天氣進行，為了便于拼接，防止應力集中，復合土工膜鋪設采用波浪形松弛方式，富余度約為1.5%，攤開后及時拉平，拉開，要求復合土工膜與坡面吻合平整，無突起褶皺，施工人員應穿平底布鞋或軟膠鞋，嚴禁穿釘鞋，以免踩壞土工膜，施工時如發現土工膜損壞，應及時修補。

復合土工膜在運輸過程中不要拖拉、硬拽，避免尖銳物刺傷。
1、 應從底部向高位延伸，不要拉得太緊，應留有1.50%的余幅，以備局部下沉拉伸?？紤]到本工程的實際情況，邊坡采取從上到下的鋪設順序;
2、 相鄰兩幅的縱向接頭不應在一條水平線上，應相互錯開1m以上;
3、縱向接頭應距離壩腳、彎腳處1.50m以上，應設在平面上;
4、先邊坡后場底;
5、邊坡鋪設時，展膜方向應基本平行于大坡度線。

焊接規范
①搭接:搭接寬度宜大于15cm;②熱焊:宜于稍厚的土工膜基材，焊縫搭接寬度不小于5CM.(不推薦膠接,長時間水浸泡易開膠,防滲效果差.)
折疊工序流程
●基礎開挖
●做湖底砂漿保護層(H20-30mm)
●削坡、密實與平整
●復合土工膜與垂直擋水墻粘貼
●基面平整、清除、工序交接
●水下水管口的密封止水
●復合土工膜鋪設與焊接
●工序交接
●焊接與修補質量驗收
●竣工驗收
