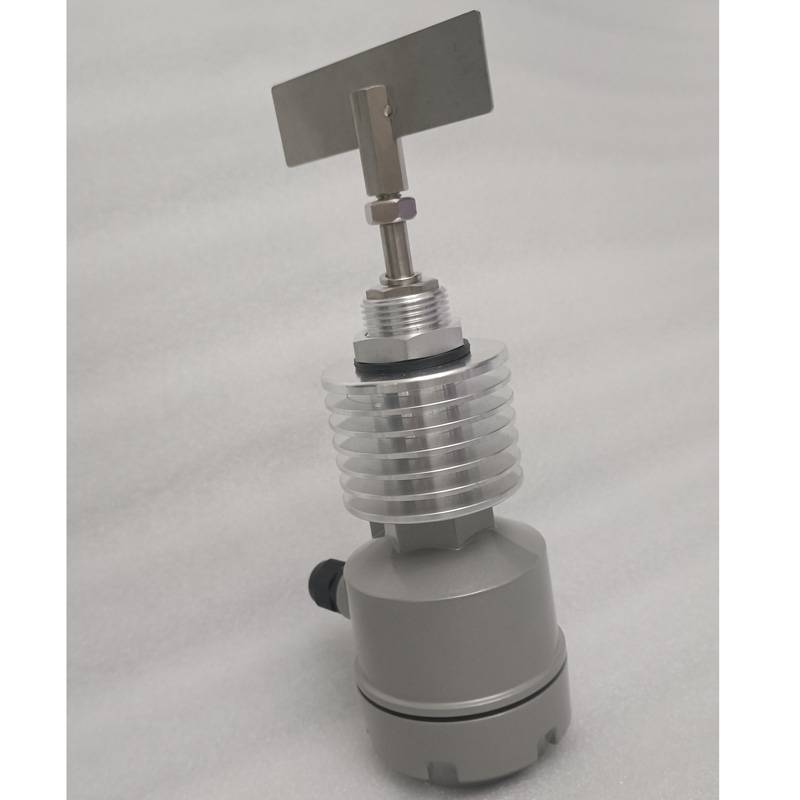

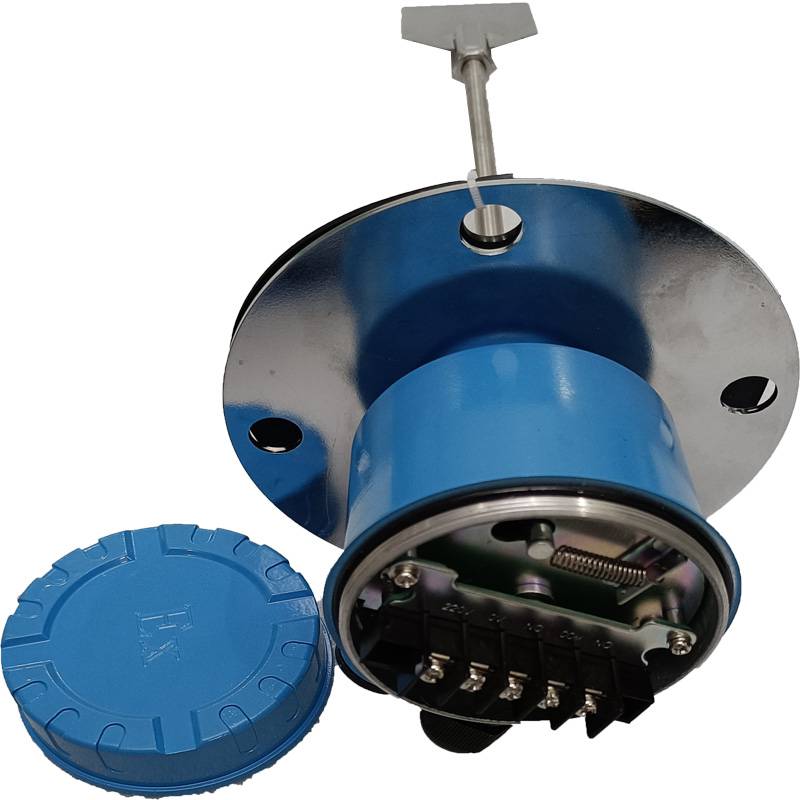

DM38A1C1F2ER1Y3VLE阻旋式料位開關/堵煤控制器采樣防水型設計

產品描述

　　阻旋料位開關也有的稱之為阻旋物位計或者阻旋料位開關、阻旋物位開關等，主要是根據它具體的不同用途的不同名稱。阻旋式料位開關是采用交流微電機經減速后，帶動檢測葉片慢速旋轉。當被測物料的料位上升使葉片的轉動受到阻擋時，檢測機構主軸產生旋轉位移。此位移先使一個微動開關動作，發出有料的信號。隨后另一個微動開關動作，切斷微電機的電源使其停止轉動。只要倉內的料位不變，此種狀態便將一直保持下去。

DM38A1C1F2ER1Y3VLE阻旋式料位開關/堵煤控制器采樣防水型設計

技術特點

　　性強:應用于各種場合，飛灰、顆粒、粉體液體枯胭、導電和非導電物料。

　　抗粘附電路:來用抗粘附電路可以物料的粘附而產生虛假信號。

　　探頭可折式:探頭與控制器可分離，無電纜連接，安裝拆除不影洞進出科。

　　探頭耐高低溫:探頭適臺184260C的工作環境，還提供國資高溫探頭。

　　輸出實量大:采用容盤為10A .11的腿電器敏點輸出，并有狀態燈顯示工作狀態，0~ 30動科時功能貼片技術:使電路線路抗壙性更強，電路參數更穩定，

　　浪壓技術:提高了探頭的使用壓力，延長的使用壽命

DM38A1C1F2ER1Y3VLE阻旋式料位開關/堵煤控制器采樣防水型設計

　　技術參數

　　1.電源：220VAC/110VAC/24VAC/24VDC

　　2.觸點容量：250VAC/10A SPDT（單刀雙擲）

　　3.功率：4W

　　4.葉片轉速：1RPM（轉/分）

　　5.力矩：1.0kg×cm

　　6.物料比重：≥0.5g/cm3

　　7.工作溫度：-10℃-80℃（高可達400℃）

　　8.絕緣電阻：≥100MΩ

　　9.介電強度：1500V*1min

安裝要求：

    1、安裝前請確認電源電壓是否與標識上面的電壓一致；

    2、確認安裝方式（法蘭或螺紋）及安裝尺寸；

    3、連接部位為1〃螺紋時，可選用鐮刀型或收縮型葉片，以便直接插入管牙內；

    4、水平安裝時，接線盒入線口應注意垂直朝下，電纜固定螺母鎖緊；

    5、軸長可調型和鋼索型只適合頂裝；

    6、水平安裝時葉片與水平向下呈10～20°的夾角安裝，這樣可以減少物料的沖擊；

    7、桶內溫度超過80℃時，請選用高溫系列產品；

    8、應避免安裝在進料口正下方，當無法避免時可加裝防護擋板，以免出現錯誤動作；

    9、水平安裝時，接線盒入線口應垂直朝下，電纜固定螺母鎖緊，如有條件可加防雨罩等；

    10、安裝前確認水平安裝還是垂直安裝；

    11、水平安裝時葉片與水平向下呈10～20°的夾角安裝，以減少物料的沖擊。

 適用于儲料斗、料井或料罐。這個頂部安裝系統可用于谷物、散裝固料等料位檢測。ZCHJ型重錘安裝在測量繩的尾部，另一端固定在電機的驅動軸的滾筒上。當重錘接觸到物料時，重錘被拉起返回停止位置。整套測量系統分為傳感器（一次表）和顯示表（二次表）兩部分組成。

當傳感器接到探測命令時，減速電機正轉，帶動滾筒轉動使測量繩下降，重錘隨著測量繩由倉頂下降。當重錘接觸到物料后立即得到二次表發出的上升命令返回到原始位置，當二次表顯示料位高度時表示探測過程完成。

測量模式分為自動測量模式和手動測量模式兩種。自動測量的狀態下，可以按啟動按鈕（設置三）臨時手動測量，此功能需要在自動測量的間隔待機時間進行。

量程，報警點，測量模式的設置需要在顯示表上完成。顯示表采用了16位單片機，由內部程序控制傳感器整個探測過程的動作，并檢測其信號，計算后在讓料位高度顯示在四位數字面板上，同時輸出相應的4-20mA模擬電流信號輸出。
