電控柜的布局
確保傳動柜中的所有設備接地良好，使用短和粗的接地線連接到公共接地點或接地母排上。連接到變頻器的任何控制設備(比如一臺PLC)要與其共地，同樣也要使用短和粗的導線接 地。好采用扁平導體(例如金屬網)，因其在高頻時阻抗較低。

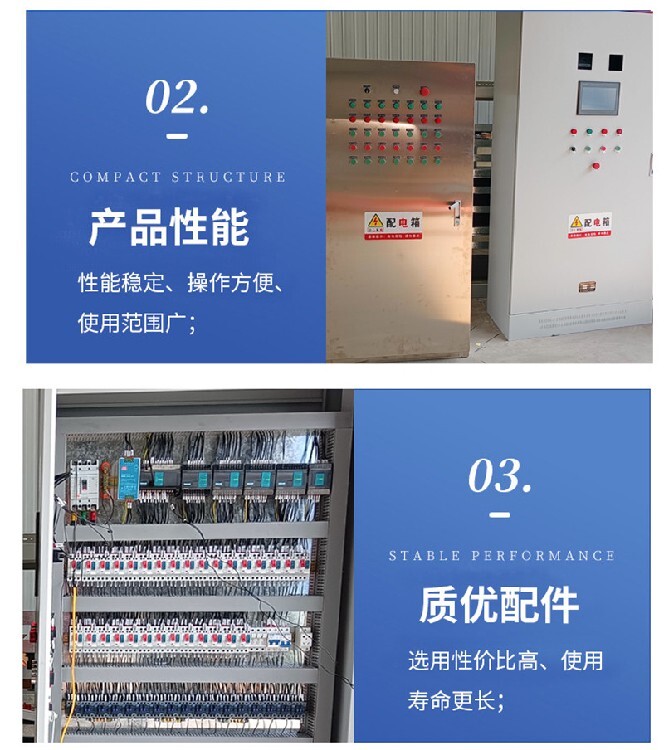

電控柜是按電氣接線要求將開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，其布置應滿足電力系統正常運行的要求，便于檢修，不危及人身及周圍設備的安全的控制柜（箱）。包括（配電柜）（配電箱）（電器控制柜）等，正常運行時可借助手動或自動開關接通或分?jǐn)嚯娐贰９收匣虿徽＿\(yùn)行時借助保護電器切斷電路或報警。借測量儀表可顯示運行中的各種參數，還可對某些電氣參數進行調整，對偏離正常工作狀態進行提示或發出信號。常用于各發、配、變電所中。

自動控制系統介紹
自動控制系統已被廣泛應用于各個領域。在工業方面，對于冶金、化工、機械制造等生產過程中遇到的各種物理量，包括溫度、流量、壓力、厚度、張力、速度、位置、頻率、相位等，都有相應的控制系統。在此基礎上通過采用數字計算機還建立起了控制性能更好和自動化程度更高的數字控制系統，以及具有控制與管理雙重功能的過程控制系統。
?電氣控制系統要求
電氣控制系統設計出要充分能滿足現場對控制設備的需求，主要設計需考慮到實現簡便、可靠、經濟、適用等特點，以控制方式與控制需要相適應，與通用化程度相適應，以及充分滿足工藝要求，具有良好的通用性和靈活性。

基本參數的選擇
1.額定電壓：銘牌額定電壓是只主觸點上的額定電壓，通常用的電壓等級為:
直流接觸器：220V，440V，660V ；
交流接觸器：220V，380V，500V ；
如果負載是380V的三相感應電動機，則應選用380V的交流接觸器，
2.額定電流：銘牌額定電流是指主觸點的額定電流，通常用的電流等級為：
直流接觸器：25，40，60，100，150，250，400，600A；
交流接觸器：5，10，20，40，60，100，150，250，400，600A ；
上述電流是指接觸器安裝敞開式控制屏上，觸點工作不超過額定溫升，負載為間斷—長期工作制時的電流值、若超過8小時，空載開閉三次以上，以消除表面氧化膜，當接觸器安裝在箱柜內，由于冷卻條件差，電流要降低10~20%使用 當接觸器于長期工作制，而其通電持續率不超過40%；敞開安裝，電流允許提高10~25%;箱柜安裝，允許提高5~10%。
3.線圈的額定電壓：
通常的電壓等級為：
直流線圈：24，48，220，440V；
交流線圈：36，127，220，380V；（選擇時一般交流對交流，直流對直流，但交流負載頻繁動作時可采用直流吸引線圈的接觸器：直流接觸器斷開是產生的過電壓高達10~20倍，故不采用高電壓等級，電壓太低，接通線圈用的繼電器或接觸器的連鎖觸點不可靠）。
4.操作頻率：指每小時接通的次數，交流接觸器的高為600次/h，直流接觸器可達1200次/h。
5.輔助觸頭的工作電流：輔助觸頭（或稱輔助開關）的未動開關，它有兩個電流參數，一個約定發熱電流，一是工作電流。工作電流有多種，而約定發熱電源只有一個。
6.約定發熱電源的定義：GB/T2900.18 對約定發熱電源電流的定義是：“在規定條件下實驗時，開關電器在8h工作制下，各部件的溫升不超過極限值時所能承載的大電流。”
7.工作電流：由它所控制的電磁鐵在比和狀態下的負載功能來決定。

一、正常使用條件：
1.環境溫度：-5℃～+40℃，月平均溫度不大于35℃。
2.海拔高度：2000m及以下。
3.相對濕度：不大于90%，設備運行時不允許有凝露。?
4.使用場所無強烈振動和沖擊，無爆炸危險的介質，無腐蝕和破壞絕緣的有害氣體，無強磁場干擾。
二、特點：?
1.柜體為組合式結構。
2.充電、浮充電裝置采用多個高頻整流模塊并聯，N+1備份，自動均流。
3.監控功能完善，高智能化，采用大屏幕液晶漢字顯示，聲光告警，或采用觸摸屏。全智能設計，對系統的各組成部分；交流配電、整流模塊，直流饋電實現全參數本地及遠端監控；主要監控量有：模塊的開/關機、充電方式，輸出電壓調節、輸出限流點整定、雙路交流自動切換、電池自動管理等。?
4.監控系統配有標準RS-232或RS485接口，與上位機聯網，實現“四遙”功能。
5.對蓄電池自動管理及自動維護保養：實時監測蓄電池組的端電壓，充、放電電流，自動控制均浮充以及定期維護均充。
6.按用戶需要可具有溫度補償功能。
7.無論在任何情況下，當電網解列、交流電源失電時，蓄電池組都能無間斷地向控制母線供電，確保斷電保護、自動裝置、高壓開關均有控制和操作電源。

PLC編程控制系統的工作原理
1輸入采樣階段：在輸入采樣階段時，可編輯控制柜器以掃描方式依次地讀入所有輸入狀態和數據。
2用戶程序執行階段：可編輯控制器總是按由上而下的順序依次地掃描用戶程序。
3輸出刷新階段:當掃描用戶程序結束后，可編程控制器就進入輸出刷新階段。
可編程控制器的特點
1.系統構成靈活，擴展容易，以開關量控制為其特長；也能進行連續過程的PID回路控制，并能與上位機械構成復雜的控制系統，頭現生產過程的綜合自動化。
2.使用方便，編程簡單，采用簡明的梯形圖，邏輯圖或語句表等編輯語言，而無需計算機知識，因此系統開發周期短，現場調試容易。另外，可在線修改程序，改變控制方案而不拆動硬件。
3.能適應各種惡劣的運行環境，抗干擾能力強，可靠性強，遠其他各種機械。
自動化控制系統的定義
1、自動控制：指具有自動調節特性，無須操作人員參與即可按預定指令對設備進行操作的控制。
2、遙控：指由操作人員通過機械，電氣，電子，氣動，液壓，電磁及光學方式或組合方式遠距離對設備進行操作的控制。
3、就地控制：指位于機器設備近旁，由操作人員對設備進行直接的人工操作的控制。

電氣控制柜的生產工藝
隨著社會的發展,電氣控制柜逐步成為各類生產機械的重要組成部分,而現在工廠所用的電氣自動化系統通常是將用到的各種斷路器,接觸器,繼電器等傳統低壓電器與PLC,變頻器,觸摸屏等現代智能化控制設備組合裝配成電氣控制柜,同時也將控制系統的控制,測量,信號,保護,調節等功能組合在一起,安裝在生產現場或控制室內。
