JL24

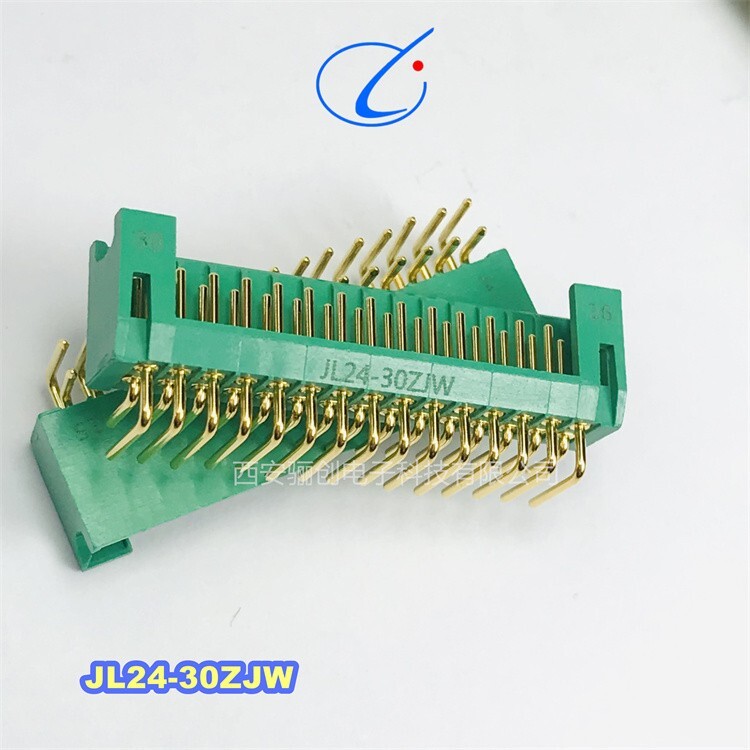

JL24印制電路連接器
產品主要性能指標

▲工作電流：1A（φ0.6） ▲機械壽命：1000次
▲工作溫度：-65℃～+125℃ ▲耐電壓：1000V（AC）海平面
▲絕緣電阻：≥1000MΩ 常態 ▲接觸電阻：≤12.5 mΩ（φ0.6）初始值，不含導線

多種芯數可供選擇，有6、8、10、12、14、16、18、20、22、24、26、28、30 芯等；

插頭插座有不同安裝結構客供選擇：13款焊接插頭、13款直PCB插座、13款90°PCB 插座；

JL24系列 2.00mm
工作溫度：-65℃～+125℃
相對濕度：90％～95％（40±2℃）
振動：10Hz～2000Hz，147m/s2，瞬斷≤1us
沖擊：980m/s2，瞬斷≤1us
工作電流：1A（φ0.6）
耐電壓：1000V（AC）海平面
絕緣電阻：5000MΩ 常態
接觸電阻：≤12.5 mΩ（φ0.6） 初始值
機械壽命：500次
間 距：2.0MM

西安驪創電子科技有限公司面向西安地區用戶推薦電子接插件,連接器,圓形連接器,插座插頭。
大量現貨庫存系列Y2、Y3、Y4、Y8.YP、Y11、Y17、Y27.Y50、Y50DX、Y50EX、Y50P.Y68、2CX,XC、XCE、XCD、XCF、XCG、CXCH.Y50X、XKE、YMA、YMB、YMG、JY27，GJB599.JY34.YB311. Y2M. FQ.FQN.Q.X.YGD.YGC.CRM.HRM.Y11P.Y11X.系列等圓形電連接器，航空插頭。J3,J4,J6,J7、J14A、J18、J36A，J30、J30J,CB.ZJ、J63A.J70A.J30JZ.CDBF.MDC1.系列等矩形連接器（接插件）、CY系列等印制板連接器，采用線簧插孔的J系列、PDS系列等矩形連接器，PJS系列等小矩形連接器，JCD系列等微矩形連接器以及、SFX系列等水下圓形連接器、MX系列氣密封圓形連接器系列微矩形連接器等幾十個系列、上千種規格

J30JZ系列低插拔力微型矩形電連接器
產品特點
該系列產品的外型尺寸較同規格J30J常規產品外形尺寸??；長度短5mm（min),寬度小2.9mm(min),高度低2mm（min)。體積僅有J30J常規產品的40%左右，是一種結構合理可靠的微式矩形電連接器。
芯數：有9、15、21、25、37、51、66、74、100芯九種規格；
接觸件網絡（從對接端面看）：間距1.27mm，排距1.1mm；
插頭端采用低插拔力絞線式彈性插針，插拔力低，接觸可靠性高，機械壽命長；
接觸件尾端形式：壓接式、焊杯式、直插式、彎插式；
導線線芯截芯面積0.1mm2-0.15mm2.此外，還可采用線芯截面積為0.07mm2的導線，但產品型號需特殊注明。
產品性能符合GJB2446的要求。
主要技術特征
環境溫度 -55℃---+125℃ 接觸電阻 ≦10m歐
振動 10Hz-2000Hz??? 196m/s2 絕緣電阻 ≧5000M歐
隨機振動 功率譜密度0.4G2/Hz總加速度均方根值23.1G 介質耐壓 600V
?
沖擊 735m/s2? 11ms 機械壽命 20000次

訂貨說明

范例：XCA14F3M1/K1P1
注解：XCA表示此系列為XCA線簧式壓接電連接器。
14表示此連接器外殼號是14號，安裝插座的開孔尺寸也就是14mm左右，另外還有18號、22號、24號27號、30號、33號、36號，39，數值越大也就意味著插座的外殼安裝尺寸越大。
F表示插座形式是方法蘭式的插座，此處還可以是(T:插頭、
S:雙頭密封插座、) 。
3表示接觸件的數量，也就是通俗講的航空插頭的芯數或針數，具體的組合請參考以下資料中的（XCA系列接點排列圖）。
Z1表示鍍金的插針，此處還可以是（K1鍍金的插孔）詳細請參考以下資料中的（XCA系列型號代號及意義）。
P1表示尾部的結構形式和航空插頭的表面處理顏色，此處還可以有很多代號，詳細請參考以下資料中的（XCA系列型號代號及意義）。
綜合上面的注解，范例中斜線前部分的含義就是：XCA系列外殼號為14的方法蘭插座內裝3根鍍金插針，插座的尾部無螺紋且航空插頭的表面處理為化學鍍鎳。
綜合上面的注解，范例中斜線后部分的含義就是：XCE系列外殼號為14的插頭內裝3根鍍金插孔，插頭的尾部有螺紋選配附件且航空插頭的表面處理為化學鍍鎳

標記代號及意義

說明
1、表示整套電連接器時，標記代號采用分?jǐn)?shù)形式，插座標記寫作分子，插頭標記寫作分母，中間用斜線隔開。
2、XCE雙頭密封插座的一端為插針，另一端為插孔，裝針的結構外形標記寫在分母的前半部分，裝孔的寫在分母的后半部分，中間用“·”隔開
3、對于選配附件的插頭（座），可在其標記代號后加+再寫出所選附件。
標記示例
1、XCE系列18型裝10芯鍍銀插孔插頭，屏蔽、殼體鍍鋅彩虹色鈍化，W鍵位其標記代號為：XCE18T10KP(W)
2、XCE系列18型方法蘭裝10芯鍍銀插針插座，屏蔽、殼體鍍鋅彩虹色鈍化，W鍵位其標記代號為：XCE18F10ZP(W)
3、整套連接器標記代號為：XCE18F10ZP(W)/P
4、標記代號為XCE18S10MP/P.P3其含意為：
XCE系列雙頭密封插座和兩個插頭配套的整套連接器。其中，插座為18型裝有10芯鍍銀插針的雙頭密封插座，屏蔽、殼體鍍鋅彩虹色鈍化，N鍵位。一只插頭為18型裝有10芯鍍銀插針，屏蔽、殼體鍍鋅彩虹色鈍化。另一只插頭為18型裝有10芯鍍銀插孔，屏蔽、殼體鍍鋅彩虹色鈍化，兩只插頭均為N鍵位。
