臥式砂磨機外環磨研區 經過多年誤入歧途人為復雜化的砂磨機設計，人們終于返璞歸真了！發現物料真正的研磨僅出現在具有一定能量密度的研磨區域，而低能區僅發熱而已（奏熱鬧而已）。高能量密度區只能出現在線速度大的外環區域。 A：R-砂磨機從外定子徑向進料，經過外環研磨區的物料通過動態介質分離篩網軸向側面排出。 B：ZR- 砂磨機物料經過空心軸側面進入轉子到達外環形研磨區，該設備轉鼓（定子）與內轉子以不同的轉速旋轉。介質分離篩網（固定在轉鼓上）成為真正的旋轉動態分離器，結構復雜的雙轉子結構對各個旋轉體的同軸度誤差要求。 C：SC- 砂磨機物料從軸向中心加入，到達外環研磨區域，研磨后的物料通過外環篩網環排出。研磨軌道也就是陶瓷分離環。雖然過濾面積了，但是分離環磨損嚴重，而且容易堵塞厲害

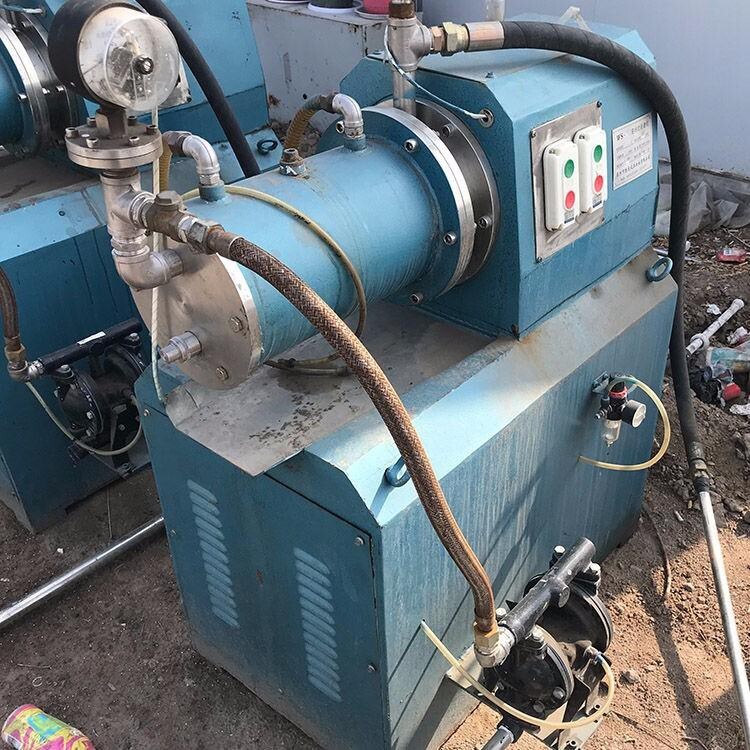

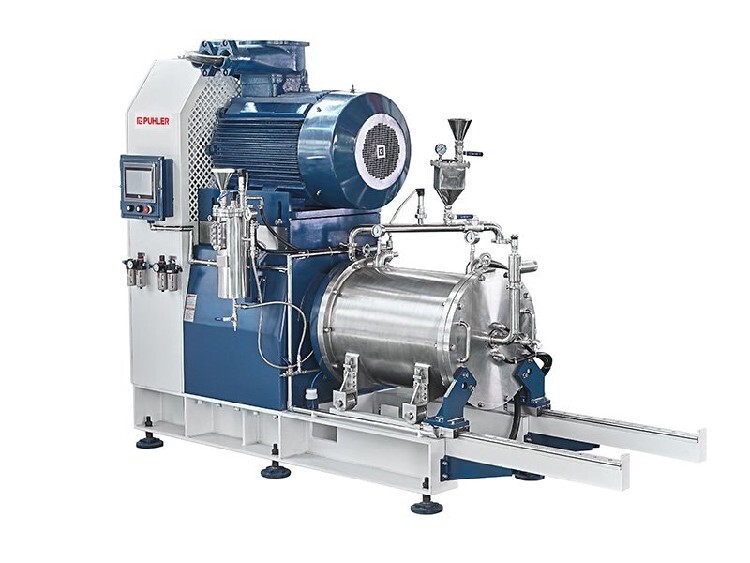

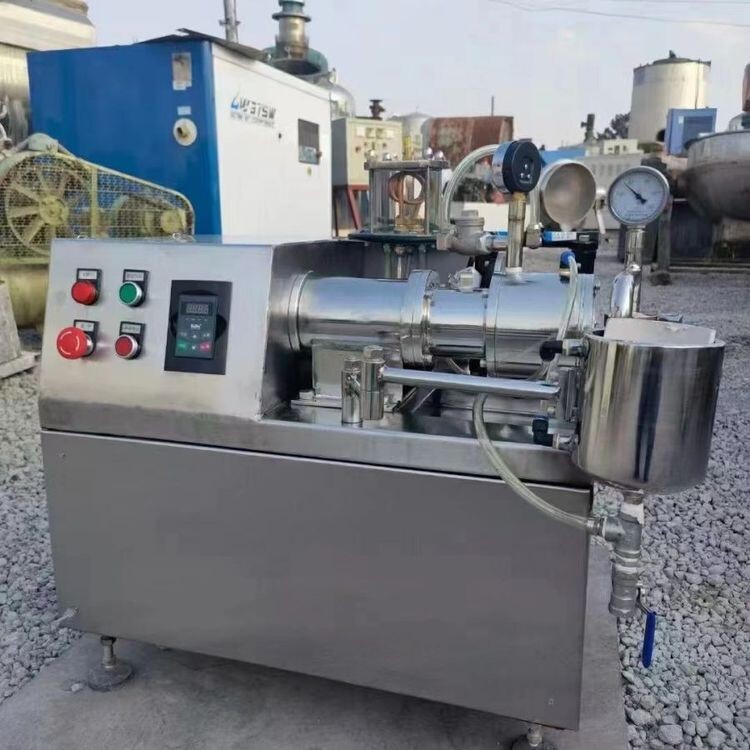

臥式砂磨機是一種廣泛用于涂料、染料、油漆、油墨、醫藥、磁粉、鐵氧體、感光膠片、農藥、造紙以及化妝品等非金屬礦行業的率濕法超微研磨分散機械。臥式砂磨機按結構不同可分為普通臥式砂磨機，輪銷臥式砂磨機，齒盤臥式砂磨機及渦輪式臥式砂磨機。型號外形看下圖： 臥式砂磨機集目前國內外機型的精華，具有，工作連續性強，少污染，自控可靠等優點，且成本低，結構緊湊，造型大方，使用維護方便等優點，特別是具有很強的實用性。 1、 普通臥式砂磨機按工作筒體的有效容積分為：WS-15、WS-20、WS-25、WS-30和WS-45五種機型。 2、 按與物料接觸的材質分為碳鋼和不銹鋼。 3、 按具體使用條件和要求，分防爆和普通電機共二十種機型。 工作原理是利用料泵將經過攪拌機預分散潤濕處理后的固－液相混合物料輸入筒體內，物料和筒體內的研磨介質一起被高速旋轉的分散器攪動，從而使物料中的固體 微粒和研磨介質相互間產生更加強烈的碰撞、摩擦、剪切作用，達到加快磨細微粒和分散聚集體的目的。研磨分散后的物料經過動態分離器分離研磨介質，從出料管流出。臥式砂磨機特別適合分散研磨粘度高而粒度要求細的產品

臥式砂磨機整機安裝 1、無需地腳螺釘定位，可隨時安置，但基礎地面應堅實平整。 2、各機型安裝時，四周均應有1米以上的距離，以利操作維修和水電氣的引入。 3、電源：各用戶應根據所購機型、配接相應的動力線，并建議各線上均裝上保險器。 4、電機轉向：均為順時針方向旋轉（指人站在機身尾部、向桶體方向看），初裝時可點動主電機，視其轉向應與標牌方向一致。 5、接通冷卻水管，擰緊各接頭，并在總進水之前加一截止閥，以便控制水量大小，用戶可根據各自的現場情況外接軟管或硬管。 6、打開機座上蓋，并向機座油箱內注入10#機油5kg左右。 臥式砂磨機維護和保養 砂磨機維護與保養： 1．機器運轉時，通過視鏡和管道可以查明潤滑液的循環情況，并采取相應措施。 2．檢查冷卻水的循環情況。 3．鋼球無機變速器的潤滑油應不低于油標上的中線位置。 4．整機在一年左右應大清洗檢修一次

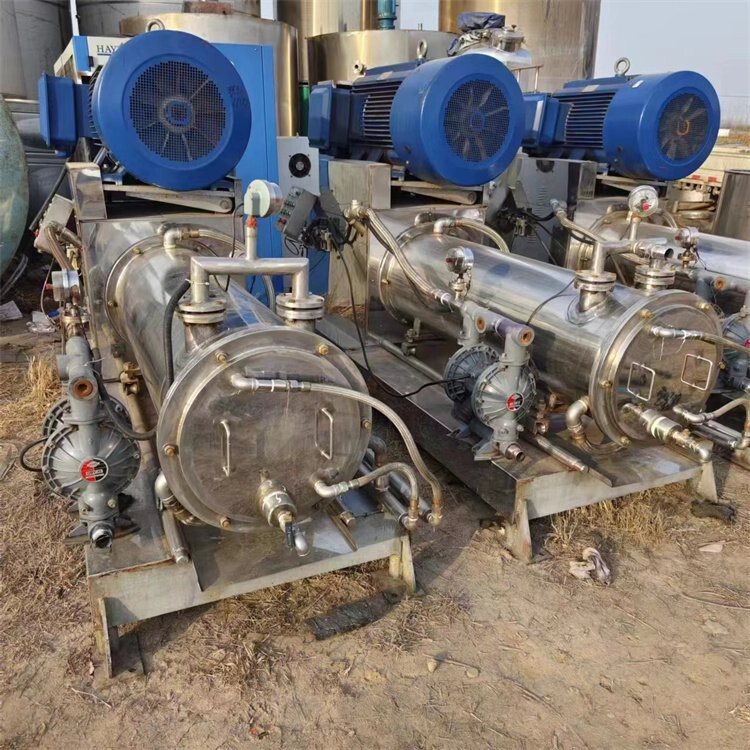

回收砂磨機、砂磨機屬于濕法超細研磨設備，是從球磨機發展而來，廣泛應用油墨生產過程中顏料分散及研磨，砂磨機有不同的分類方式： 1、根據攪拌軸的結構形狀可分為盤式，棒式，棒盤式（既凸塊式）； 2、根據研磨筒的布置形式可以分為立式，臥式； 3、根據筒體容積大小可分為實驗室，小型，中型，大型，超大型； 4、根據介質分離方式可分為靜態，動態分離砂磨機； 5、根據能量密度（單位體積裝機功率）可分為低/高能量密度砂磨機； 6、生產不同品種的油墨，使用砂磨機的結構形式也不同。

在臥式磨砂機的管路中的焊渣、鐵銹、渣子等如果是在節流口、導向部位、下閥蓋平衡孔內造成堵塞或卡住時，很有可能會使得閥芯曲面、導向面產生拉傷和劃痕嚴重的還會密封面上產生壓痕等。這中阻塞問題經常會發生在新投入運營的系統中和大修之后的投入運營初期階段，這也是一種比較常見的故障。遇此這種因為阻塞而引起其它問題的時候，就需要卸開我是研磨機的外殼來進行內部的清洗工作，先將渣物除掉，然后再將密封面受到損傷還應研磨；同時點砂將底塞打開，以沖掉從平衡孔掉進入在閥蓋內部的渣物，并對管路進行沖洗。投運前，讓調節閥全開，介質流動一段時間后再納入正常運行。 對于一些容易沉淀并且含有一定的固體顆粒的介質而采用的卻是普通的閥進行調節時，經常會在節流口、導向處有堵塞情況，可以在下閥蓋底塞處外接沖刷氣體和蒸汽

研磨介質可用適當?shù)奶烊簧?，也可用粒度?.1～2毫米的人造玻璃珠，目前國內外砂磨機均已使用氧化鋯珠充當研磨介質，氧化鋯珠本身易清潔，硬度高，比玻璃珠及天然沙更耐磨，所以目前國內高低檔砂磨機均使用氧化鋯珠作為研磨介質。當給料粒度小于450微米時,排料粒度可達1微米以下。這種磨機在細化物料的同時,還有分散和混合作用，適于磨制染料、顏料、油漆涂料、藥物和其他懸浮液或膠懸劑等
