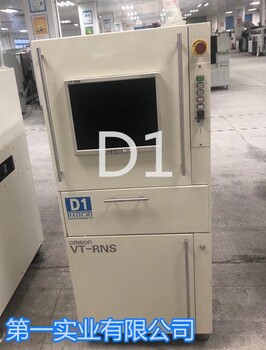

歐姆龍AOI-OMRON VT-RNS-ptH 光學檢查機
畫像信號輸入部分:
攝像頭 3CCD彩色攝像頭
照明部分 環形LED(R/G/B)
畫像分辨率 10,15,20μm
機構部分:
基板寬幅調整 手動式調整
基板固定方式 上面固定
歐姆龍AOI光學檢查機 電源電壓:
AC100V~AC230V±10%(單相)
使用周圍溫度: 10~35℃
使用周圍濕度: 35~80%(無結露)
質量: 110Kg以下
外形尺寸: 688(W)x905(D)x720(H)mm
檢查對象基板:
種類 焊膏印刷后基板 貼裝后基板(焊接前) 焊接后基板
歐姆龍AOI光學檢查機 外形尺寸 50x50~255x333mm
厚度 0.3~2.5mm
質量 1.0Kg以下
上下凈高
基板上:20mm(標準)、40mm(選項)
基板下:75mm
檢查項目
有無焊錫、焊錫過多或少、偏移、橋接、滲出、浸潤性
元件偏移、極性、缺件、錯件、錫球、不佳標識、橋接
有無焊錫、缺件、橋接、浮起、元件偏移、焊腳、浸潤性、管腳彎曲、接著劑、錫球
檢查個數
*大40,000焊盤/基板
*大10,000焊盤/基板
數據保存： PC硬盤
元件庫檢查： 元件種類/元件組/元件類型
輸出檢查結果
基板名稱、基板ID、部品名稱、不佳名稱、基板概圖
通信： 以太網、RS-232C
