脈沖噴吹結構設計 差壓或定時噴吹控制設計主體描述：除塵器是由上箱體、中箱體、下錐體、噴吹系統、儲氣罐、管路、輸灰系統、電器控制系統組成。

灰斗料位計安裝設計

除塵器反吹用壓縮空氣控制系統設計

除塵器工作原理

選用濾料的針對性說明

1.布袋除塵器的使用主要在濾芯上，特別是在粉塵濃度高工況下，選用好的濾料對整體設備的使用至關重要，就本項目的煙氣工況分析我公司選用工業凈化煙塵行業濾料。

除塵器卸灰系統設計

   除塵器下錐體：下錐體是一個集成灰斗，與導流分布裝置相連接，整個過濾室內氣流分布均勻并與除塵器中箱體相連，含塵氣體在經過中箱體沉降室時將氣體中大顆粒粉塵反吹自然沉降落入灰斗。

   除塵器的組成有：主箱體、灰斗、支腿、濾芯室、爬梯、筒體部脈沖控制系統、氣缸氣路、濾芯等部分組成。

徐塵器本體及旁路電氣及自動化控制設計

2.過濾精度高，濾料密度高纖維間的孔隙小而均勻，能分離所有大多數直徑的粉塵，所以煙塵凈化而穩定。測試結果表明，總捕集效率也可達99.9，比普通針刺氈濾布過濾，對粒徑為3 8μm集塵效率也有較好的效率，這種粒徑是國際社會要求嚴格控制的微細粉塵（可吸入粉塵）和PM2.5（呼吸性粉塵），因此很容易實現小于30mg/Nm3的排放。

除塵器所用濾料的選型設計

3.孔隙率高  濾料孔隙率高不易造成粉塵堵塞，足以使大量的氣體通過。

4.易于清灰  濾料由于PTFE處理后可減少了粉塵在表面的集聚，有利于粉塵剝離，因而可以減少清灰次數，延長清灰周期，節省壓縮空氣。

煙氣排放符合大氣污染物排放標準

5.運行阻力低、使用壽命長  濾料由于PTFE處理后粉塵在表面的集聚量少，因此減少了濾芯的維護量，延長了其使用壽命。濾料壓差穩定，系統阻力上升緩慢，可以長期平穩運行。

設計原則

漏風率：

除塵器中箱體：分N個過濾和沉降室組成，每個濾室與導流分布裝置相連接，導流裝置是引導含塵氣體和凈化后氣流的分隔板，導流裝置也是引導氣流由底部進入過濾區域的裝置。

除塵器的組成

   除塵器上箱體：分N個噴吹系統管路組成，每條管路對應一個脈沖控制閥，由電器控制儀控制。

1）遵循技術成熟、、經濟實用、運行可靠的原則，設計出流的除塵設備，滿足與用戶。

2）實現全過程的煙氣凈化，排放標準30mg/Nm3。

脈沖除塵器的清灰方式“離線分室”脈沖清灰，氣體凈化方式為外濾式，含塵氣體由進風口進入進氣室，經過導流板由底部進入過濾室，含塵煙氣先通過沉降室去除大顆粒物后進入過濾區域，氣流通過導流分布裝置，適當導流自然流向分布，從下部均勻進入濾芯室，整個過濾室內氣流分布均勻，含塵氣體中大顆粒粉塵在進風道內通過沉降室自然沉降直接落入灰斗，飄逸粉塵在導流裝置的引導下，隨氣流進入中箱體過濾區，吸附在濾芯外表面。過濾后的潔凈氣體透過濾芯經上箱排風口排出。

3）采用低阻、中溫、大流量技術，確保除塵系統穩定運行。

4）采用佳實用技術與設備。

除塵效率：99.9

5）合理設計除塵器進口流速及各部尺寸的比例協調，達到低阻、的運行效果。

6）合理設計除塵器過濾風速，提高濾芯使用壽命和穩定運行。

產品型號：

脈沖24-脈沖袋式除塵器處理風量2160-4320 m3/h，過濾面積18 m2

脈沖36-脈沖袋式除塵器處理風量3240-6480 m3/h，過濾面積27m2

脈沖48-脈沖袋式除塵器處理風量4320-8640 m3/h，過濾面積36 m2

脈沖60-脈沖袋式除塵器處理風量5400-10800 m3/h，過濾面積45m2

脈沖72-脈沖袋式除塵器處理風量6480-12960 m3/h，過濾面積54m2

脈沖84-脈沖袋式除塵器處理風量7560-15120 m3/h，過濾面積63m2

脈沖96-脈沖袋式除塵器處理風量8640-17280 m3/h，過濾面積72 m2

脈沖120-脈沖袋式除塵器處理風量10800-21600 m3/h，過濾面積99m2

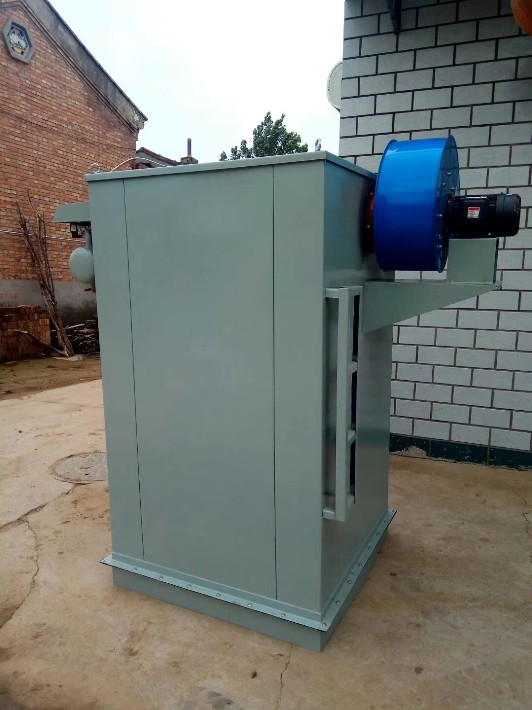

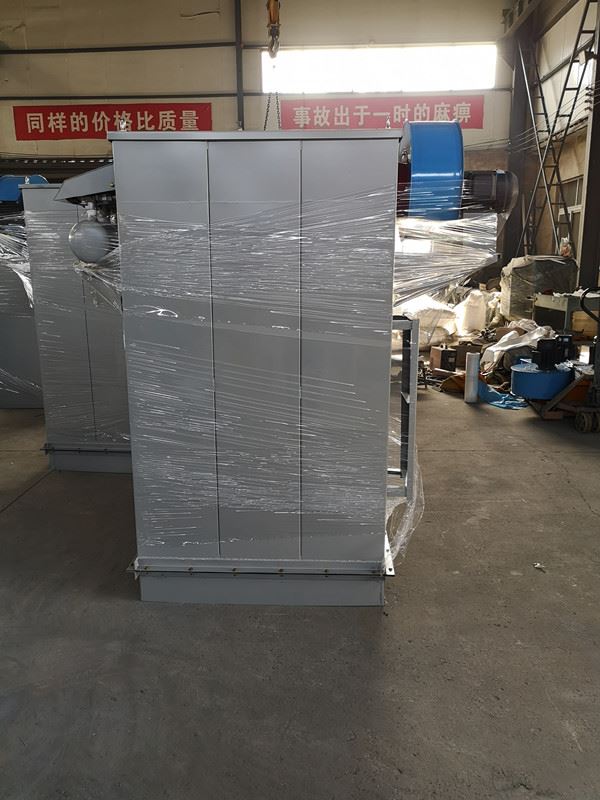

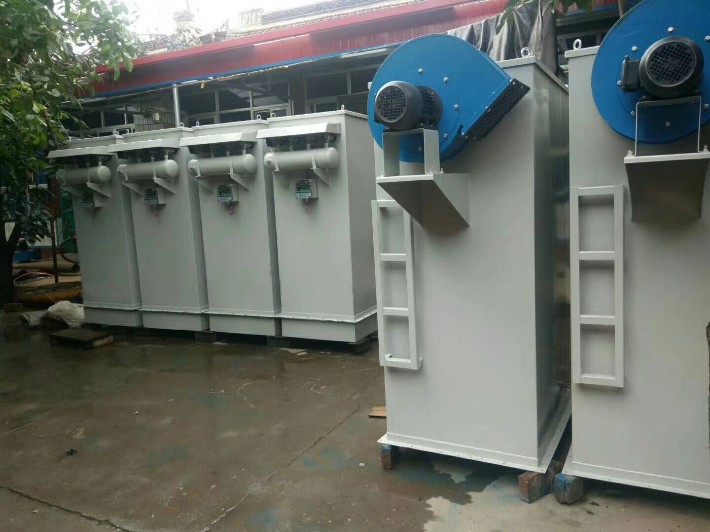

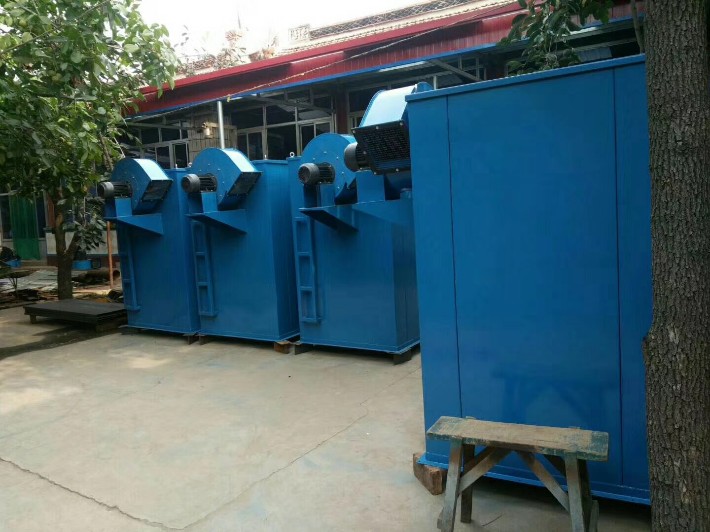

工業除塵設備之脈沖式濾筒除塵器是一種新型過濾除塵裝置，具有凈化、外形尺寸小、過濾面積大、過濾效果好、壓力損失小、濾筒使用壽命長、安裝維修快捷方便、可連續使用等特點。

適用范圍

攪拌作業、粉料投放作業、裝袋作業、噴砂作業、電路板加工作業、金屬加工作業、混料作業、鉆孔作業、剪裁作業、破碎作業、石材雕刻作業、打磨作業。
