| ￥279000 | ≥ 2臺 |
產品別名 |
相貫線切割設備,數控相貫線切割機,相貫線等離子切割機,圓管相貫線切割機 |
面向地區 |
全國 |
工作形式 |
相貫線切割 |
電流 |
交流 |
作用原理 |
逆變 |
相貫線等離子切割機，數控編程套料切割鋼管

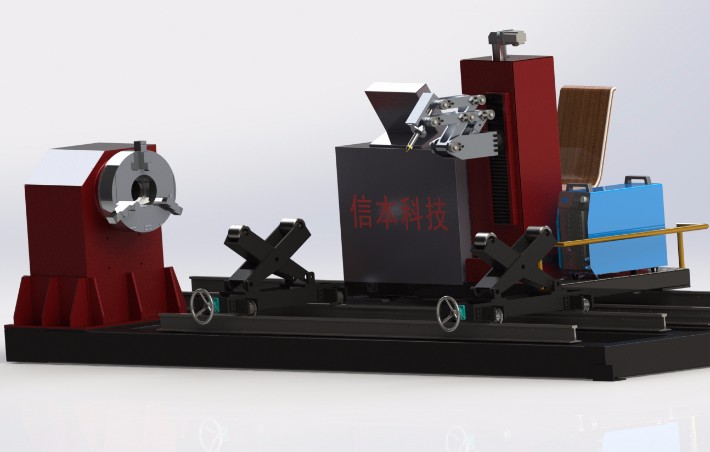

XBXG64C系列數控相貫線切割機是一種對鋼管端部結合處作自動計算和切割的設備。該機廣泛應用于鋼結構、管桁架、建筑、石化、機械、造船等行業的管道結構件的切割加工。這些行業中有大量的管道結合相貫線孔、相貫線端頭，還有俗稱“蝦米節”的彎頭，此類加工大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后又繁復的方法來進行。數控相貫線切割機能十分方便地切割此類工件，并且操作工人不須編程、只需輸入相互配合的管子的管徑、壁厚、坡口角度、相交角度等參數，機器就能自動切割出管子的相貫線、相貫孔、以及焊接坡口,不再需要人工打磨。相貫線等離子切割機，數控編程套料切割鋼管
采用圓柱坐標系數控，控制軸數為六軸四聯動。具有中文界面、參數輸入和人機對話功能，定角度坡口面切割功能，變角度坡口面切割功能，管道不園度和偏心補償功能，切割速度變化自動控制功能等。軟件中設計了合理的切割引入引出線，使切割面的質量得到，每次切割后的參數可保存為文件，供以后相同工件使用。
切割方式可根據用戶要求選擇氧乙炔氣割、氧液化石油氣氣割或等離子切割。切割管徑以及管子長度均可根據用戶要求進行設計制造。
備注：在五軸基礎上增加割炬前后移動軸，上料時割炬后移，切割時復位。

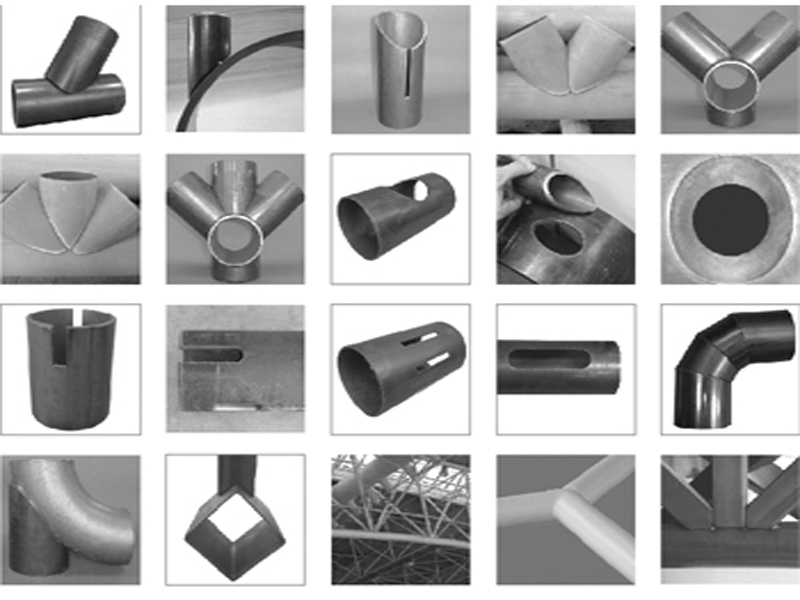

1、等離子大坡口角：縱橫向均為±45°；
2、切割速度自動無級調速，連續切割設定；
3、正交母管騎座式開孔切割，正交母管插入式開孔切割；
4、斜交母管管面開孔切割，斜交母管管面偏心開孔切割；
5、正交和斜交支管切割，正交和斜交偏心母管切割，正交和斜交偏心支管切割；
6、母管管面矩形切割，母管槽形中心、偏心切割；
7、園管焊接彎頭、“蝦米節”斜截面切割；
8、多支管相交母管管面開孔切割；多支管相交支管管端切割；
編號 | 項 目 | 參 數 |
1 | 切割管徑 | Φ=50～630mm |
2 | 切割方式 | 等離子 |
3 | 等離子切割管壁厚度 | 穿孔切割1～20mm 坡口切割5-14mm |
4 | 有效切割工件長度 | 12000mm |
5 | 要求工件橢圓度 | ≤1% |
6 | 切割速度 | 10～2000mm/min |
7 | 移動速度 | 10～6000 mm/min |
8 | 等離子坡口角度 | 等離子切割±45° |
9 | 機器軸數及運動范圍 | X軸：割炬沿管件軸向水平移動軸行程12000mm Y軸：管件旋轉軸360°自由回轉 Z軸：割炬上升下降軸行程400mm（不參加聯動） A軸：割炬沿管件徑向平面擺動軸±55° B軸：割炬沿管件軸向平面擺動軸±60° C軸：割炬前后移動軸行程400mm（不參加聯動） |
10 | 切割長度精度 | ±2mm |
11 | 切割精度執行標準 | 按ISO9013-2002 、ISO8206-1991及 JB/T10045.4-1999JB |
12 | 卡盤性質 | 手動3爪聯動自定心 |
13 | 等離子電源 | LGK-200A |
14 | 托架數量 | 4組 |
15 | 待割管重量 | 3000Kg |
