產品別名 |
制冷管件自動焊接機,管管焊接設備 |
面向地區 |

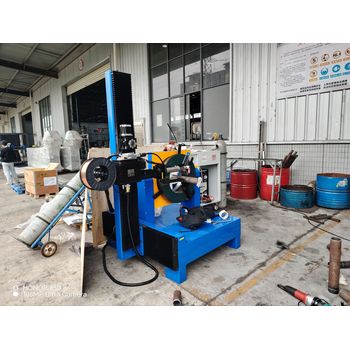

H3660-T自動焊的功能特點：
1、適應管管、管彎頭、管三通、管高頸對接；管法蘭、彎頭法蘭角接
2、適應碳鋼、低合金鋼、不銹鋼、銅等多種材質的焊接
3、搭載氬弧焊焊接設備
4、整機一體式設計，結構緊湊、成熟可靠；三爪自定心卡盤旋轉定位準確
5、焊接操作臂+全角度變位機+焊槍角度調節機構，焊槍多位置多角度轉換
6、控制系統采用大屏幕觸摸屏人機界面，編程方便
7、焊接工藝存儲量為30套，可根據焊件規格，按編號直接調用相應焊接工藝
8、標配弧長跟蹤系統（AVC）及焊槍橫擺系統（OSC）
9、數控自動送絲機，具自動反抽絲功能和脈動送絲功能，送絲精度高
10、強制循環水冷系統，了整機長時間可靠運行
11、一鍵式操作，自動完成整個焊接過程；也可根據需要實時干預焊接參數
技術參數：
規格型號 | H3660-T |
焊件類型 | 管管、管彎頭、管三通、管高頸對接；管法蘭、彎頭法蘭角接 |
卡盤 | 中心通孔360mm；夾持外徑Φ50～Φ600mm； 三爪自定心手動卡盤（可選配三爪自定心電動卡盤） |
變位機 | 0～90°手動變位；旋轉半徑500mm |
焊槍擺動器 | 擺幅0～20mm； 擺動速度0～20mm/s； 坡口側停留時間0～5s |
弧長跟蹤器 | 跟蹤范圍0～40.0mm ；跟蹤速度0～6mm/s；弧長跟蹤精度0.2mm |
氬弧焊自動送絲機 | 適應絲徑1.0mm |
焊槍 | LD400水冷氬弧焊焊槍；變位角度0～90° |
控制器 | 彩色觸摸屏式控制器 |
存儲量 | 可存儲30套焊接工藝 |
焊接層數 | 自動分層 |
焊接電源 | 松下YC-400TX氬弧焊電源（可選配松下熱絲氬弧焊電源） |
操作臂行程 （X×Y×Z） | 800×900×30 |
卡盤前部行程 | 300mm |
整機重量 | 1000KG |
輸入電源 | 焊接電源30KW/380V/50Hz，控制系統1.0KW/220V/50Hz |
