產品別名 |
LED恒流芯片,開關升壓恒流芯片,LED驅動芯片,dc-dc升壓轉換器芯片 |
面向地區 |
品牌 |
芯鼎盛 |
|
用途 |
LED恒流芯片 |
封裝 |
SOT-23-6 |
功率 |
其它 |
型號 |
SMD |
針腳數 |
6 |
芯鼎盛TX6216LED恒流芯片開關升壓恒流驅動dc-dc升壓轉換器芯片
TX6216是一款升壓轉換器，設計用于通過單節鋰離子電池驅動多達7個串聯的白光LED。
TX6216采用電流模式，固定頻率架構來調節LED電流， LED電流通過外部電流檢測電阻測量。
其低104mV反饋電壓可降低功率損耗并提率。
TX6216具有欠壓鎖定，限流和熱過載保護功能，可在輸出過載時防止損壞。優化的工作頻率可以滿足小型LC濾波器值和低工作電流的要求，。內部軟啟動功能可以降低浪涌電流。
小型封裝類型為PCB空間節省和總BOM成本提供了佳解決方案。
TX6216參數：
輸入電壓 ：2.5 - 5V
輸出電壓 ：< 28V
輸出電流 ：1.8A
靜態電流 ：300uA
開關頻率：1.2MHz
驅動方式：外置MOS
調光：EN腳
封裝：SOT-23-6

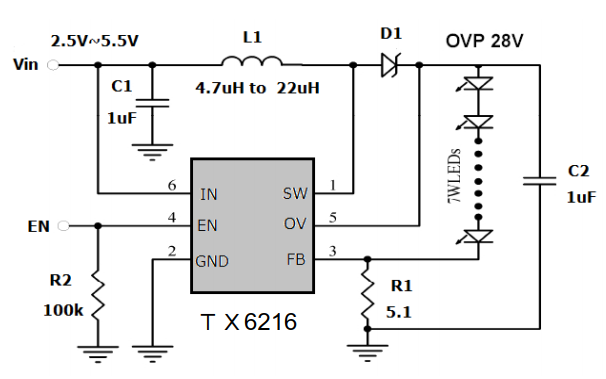

典型應用：
封裝：
