產品別名 |
開關降壓型IC,同步整流DC-DC芯片,電源管理芯片,DC-DC降壓芯片 |
面向地區(qū) |
品牌 |
芯鼎盛 |
|
用途 |
開關電源芯片 |
封裝 |
SOT23-5 |
功率 |
其它 |
型號 |
SMD |
針腳數 |
5pin |
深圳芯鼎盛TX4102開關降壓型IC同步整流DC-DC轉換電源管理芯片
TX4102是一款開關降壓型、同步整流DC-DC轉換芯片
TX4102是率同步整流PWM降壓DC-DC轉換器。輸入電壓范圍從 2.5-5.5V。
適合于單節(jié)電池驅動的應用。負載循環(huán)能力延長電池壽命，沒有負載時的靜止電流是200uA，關閉時將降到<1uA以下。
內部同步開關是為了提率而不需要外部的肖特基二極管。
在1.0MHz/1.4 MHz的開關頻率允許使用微小的、低姿態(tài)的電感器和陶瓷電容，從而適用于小體積的解決方案。
芯片采用SOT23-5封裝。
TX4102參數：
輸入電壓：5V
輸出電壓：4.2V
輸出電流：600mA
固定電壓工作頻率：1MHz
ADJ電壓工作頻率：1.4MHz
自動模式轉換：PWM/PFM
輸出短路保護
產品封裝：SOT23-5
TX4102應用領域：
數碼相機、MP3
掌上電腦、IPAD
無線電話、DSL寬帶調解器
便攜式多媒體

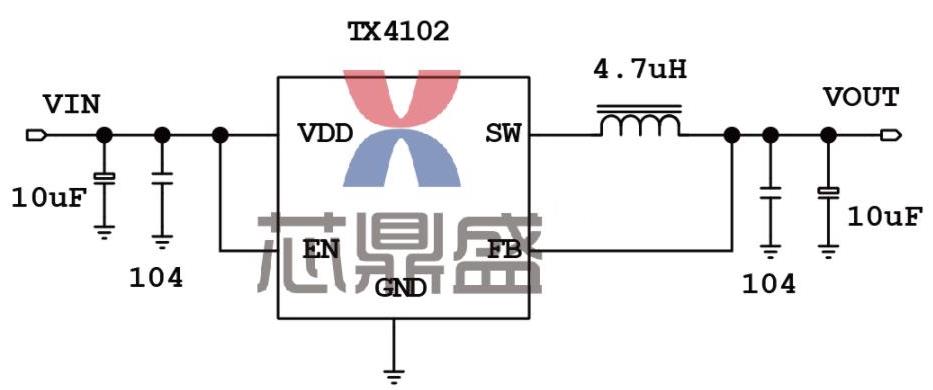

TX4102 固定電壓輸出原理圖：

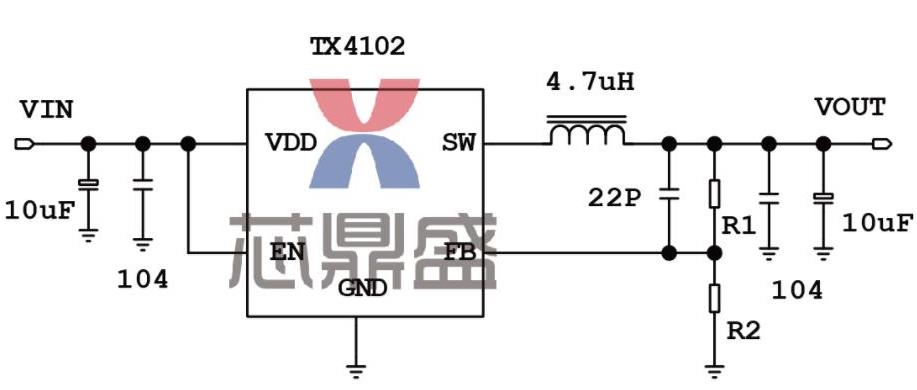

TX4102 ADJ電壓輸出原理圖：
開關降壓型ICTX4102 輸出電壓計算器：
