產品別名 |
PWM調光IC,自動升降壓恒流芯片,LED恒流驅動芯片,寬輸入電壓驅動芯片 |
面向地區 |
品牌 |
芯鼎盛 |
|
用途 |
LED恒流驅動 |
封裝 |
SOP-8 |
功率 |
其它 |
型號 |
SMD |
針腳數 |
8pin |
寬輸入電壓TX6301開關型PWM調光IC自動升降壓LED恒流驅動芯片深圳芯鼎盛
TX6301是寬輸入輸出電壓范圍的、率的升降壓型LED恒流驅動控制芯片。
芯片采用電流模閉環控制方式，可實現的恒流驅動。工作頻率可通過外接電容調整。
內置逐周期限流保護，軟啟動，過溫保護等功能，系統可靠性。內置調光腳，可通過CE腳加PWM信號進行LED燈調光。
芯片具有穩定可靠、動態響應快等優點，并能實現、率升降壓恒流驅動，內置VDD穩壓管。
芯片采用 SOP-8 封裝。
TX6301參數：
輸入電壓：12-36V
輸出電壓：24V
輸出電流：2A
工作頻率：大500KHz
轉換效率：93%
芯片封裝：SOP-8
TX6301應用領域：
LED車燈
LED摩托車燈
LED照明
LED背光
TX6301 DEMO板 應用原理圖
寬輸入電壓驅動芯片TX6301 DEMO板 PCB圖

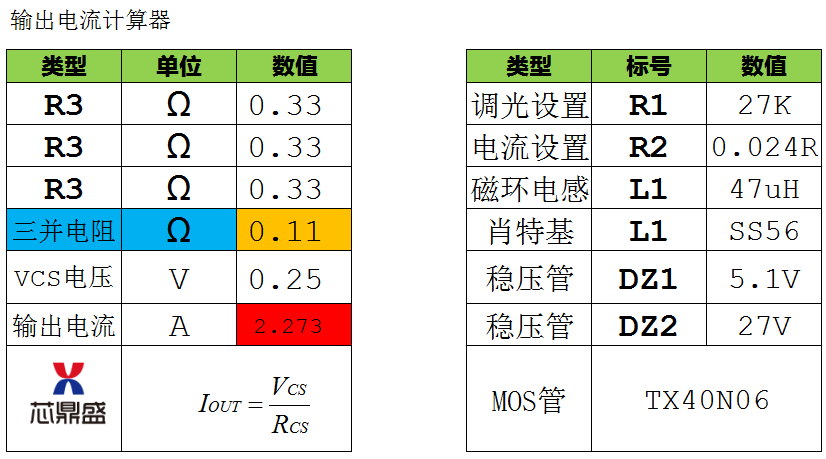

自動升降壓恒流芯片TX6301 輸出電流計算器
