產品別名 |
LED恒流驅動芯片,線性調光恒流芯片,LED恒流芯片,LED驅動芯片 |
面向地區 |
品牌 |
芯鼎盛 |
|
用途 |
LED恒流驅動 |
封裝 |
ESOP-8 |
功率 |
其它 |
型號 |
SMD |
針腳數 |
8pin |
LED恒流驅動芯片TX6128內置MOS開關降壓型恒流PWM線性調光芯片深圳芯鼎盛
TX6128是一款開關降壓型 LED 恒流驅動芯片
TX6128 內置 100V 功率 MOS 芯片采用固定關斷時間的峰值電流控制方式，關斷時間可通過外部電容進行調節，工作頻率可根據用戶要求而改變。
芯片通過調節外置的電流采樣電阻，能控制高亮度 LED 燈的驅動電流，使 LED 燈亮度達到預期恒定亮度。
在 DIM 端加 PWM 信號，可以進行LED 燈調光。DIM 端同時支持線性調光。
芯片內部還集成了 VDD 穩壓管以及過溫保護電路等，減少外圍元件并提高系統可靠性，散熱片內置接 SW 腳。
芯片采用 ESOP-8 封裝。
TX6128參數：
輸入電壓：3.6-100V
輸出電壓：9V
輸出電流：1.2A
工作頻率：大1MHz
轉換效率：93%
芯片封裝：ESOP-8
TX6128應用領域：
自行車、電動車、摩托車
手電筒
LED照明
LED背光

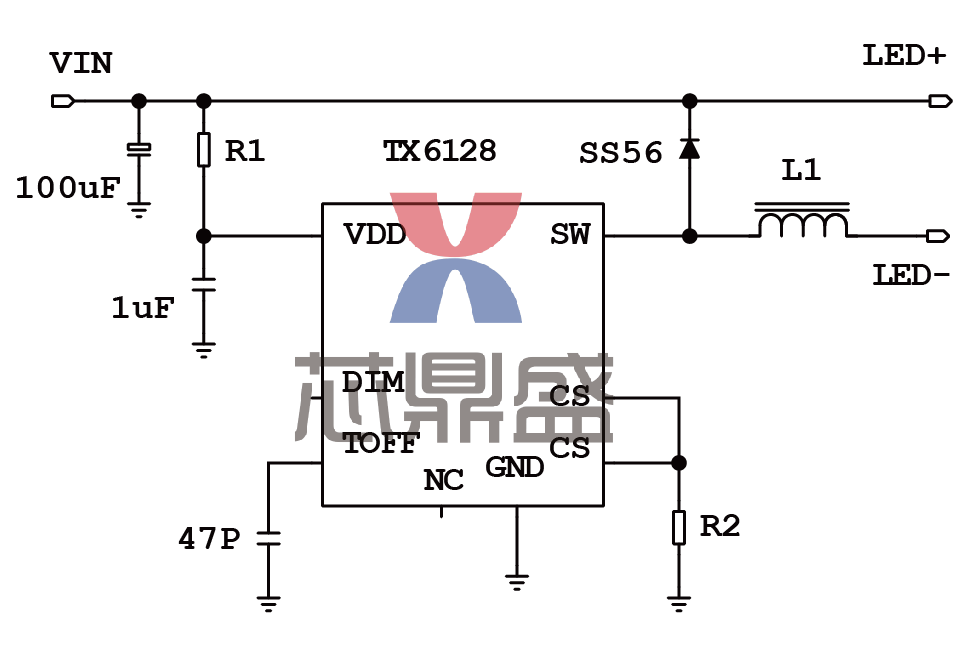

TX6128 DEMO板 應用原理圖
線性調光恒流芯片TX6128 DEMO板 PCB圖

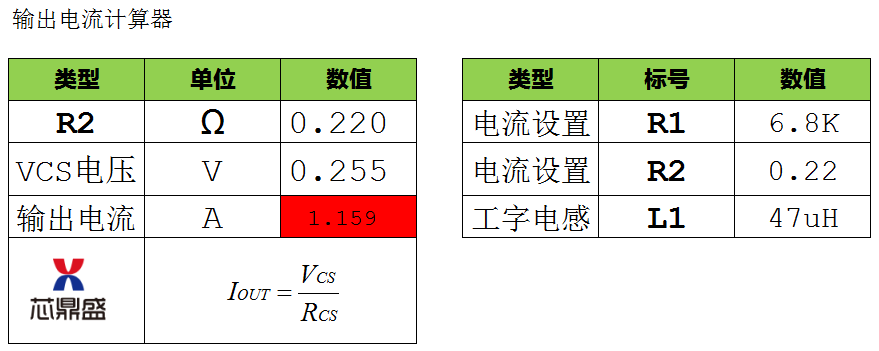

LED恒流芯片TX6128 輸出電流計算器
