產品別名 |
DC-DC同步降壓芯片,高電壓輸入DC芯片,開關電源管理芯片 |
面向地區 |
品牌 |
芯鼎盛 |
|
用途 |
開關電源芯片 |
封裝 |
SOP-8 |
功率 |
其它 |
型號 |
SMD |
針腳數 |
8pin |
芯鼎盛TX4114C高電壓輸入DC-DC同步降壓開關電源管理芯片
TX4114C是支持高電壓輸入的同步降壓電源管 理芯片，輸入電壓在寬范圍內可實現 2.4A 的連續電 流輸出。通過調節 FB 端口的分壓電阻，可以輸出 1.8V 到 28V 的穩定電壓。
TX4114C 具有的恒壓/ 恒流(CC/CV)特性。
TX4114C 采用電流模式的環路控制原理，實現了的動態響應。
TX4114C工作開關頻 率為 130kHz， 具有良好的EMI特性。
TX4114C 內置線電壓補償，可通過調節 FB 端口 的分壓電阻阻值來實現。
TX4114C 不僅可實現單芯片 降壓電源管理方案，還可以與 QC2.0/ QC3.0識別芯 片構成充電電源管理方案。
另外，芯片包含多 重保護功能：過溫保護，輸出短路保護和輸入欠壓/過壓保護等。TX4114C采用SOP8的標準封裝。
TX4114C參數：
輸入電壓 ：4.0V - 30V
輸出電壓 ：1.8V - 28V
輸出電流 ：2.4A
靜態電流 ：350uA
開關頻率：130KHZ
驅動方式：內置MOS
整流方式：同步整流
封裝：SOP-8

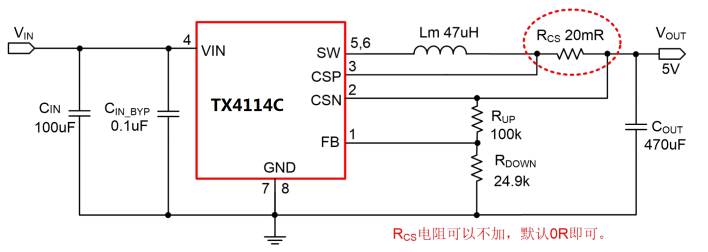

典型應用：
封裝：
