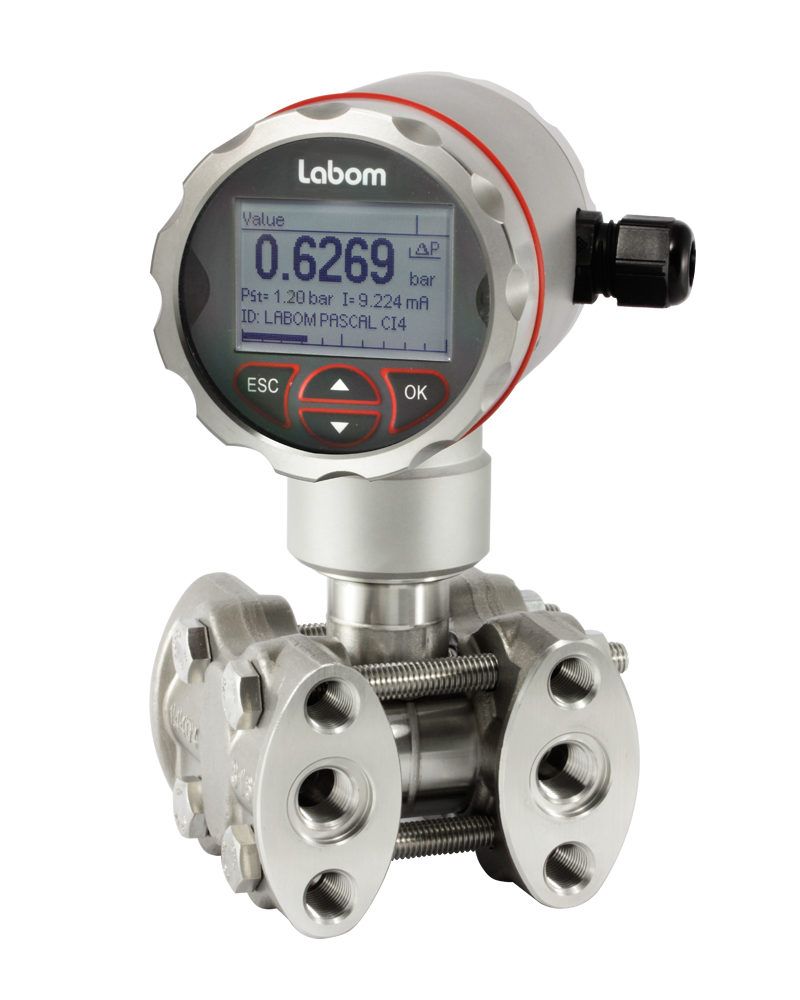

德國Labom壓力傳感器朗博壓力變送器用于隔膜密封CI4340
結構設計/案例
| 設計： | 兩腔外殼，可連續旋轉 ± 170° 外殼表面噴砂處理 |
| 材料案例： | - 不銹鋼 mat.no. 1.4301/1.4305 (304/303) - 不銹鋼墊。1.4404 (316L) |
| 材料前蓋： | - 聚丙烯，黑色 - 不銹鋼 mat.no. 1.4305 (303) - 不銹鋼墊。1.4404 (316L) |
| 墊片： | 硅膠/丁腈橡膠 |
| 符合 EN 60529 的防護等級： | - IP 65 / IP 67 - IP 69K |
| EN 60721 3-4 的氣候類別： | 4K4H |
| 抗振性符合 EN 61298-3： | 10…60 赫茲：± 0.35 毫米 60…1000 赫茲：5 克 |
| 材質窗口： | - Makrolon - 不碎玻璃（需要不銹鋼前蓋） |
| 電子 聯系： | - 圓形連接器 M12 - 電纜密封套 M16x1.5，PA 黑色 - 電纜密封套 M16x1.5，不銹鋼 - 電纜密封套 M20x1.5，PA 黑色 - 電纜密封套 M20x1.5，不銹鋼 - 1/2" NPT，PA 黑色 |
| 應要求提供更多連接 | |
| 接線端子： | - 彈簧夾端子 1.5 mm 2 - 極柱端子 2.5 mm 2 - 螺紋端子 2.5 mm 2 |
| 重量： | 大約 2.9公斤 |
| 銘牌： | 激光打標 |
過程連接
| 設計： | 連接尺寸符合 DIN EN 61518 和安裝螺紋 7/16 – 20 UNF 的過程法蘭 |
| - 過程連接 1/4 – 18 NPT - 過程連接 1/2 – 14 NPT 通過橢圓法蘭（見附件） | |
| 可應要求提供更多過程連接。 | |
| 通風： | - 不帶，帶密封塞 1/4" NPT - 帶通風閥 1/4" NPT |
| 墊片： | - EPDM，符合 FDA 的 溫度范圍 -40...85 °C（僅適用于 PN160） - FKM（氟橡膠）溫度范圍 -20...85 °C |
材料接液部件
| 工藝法蘭： | 不銹鋼墊。1.4404 (316L) |
| 隔膜： | 不銹鋼墊。-沒有。1.4404 (316L) |
| 墊片： | EPDM 或 FKM |
| 橢圓法蘭： | 不銹鋼墊。-沒有。1.4404 (316L) |
| 通風閥： | 不銹鋼墊。-沒有。1.4404 (316L) |
| 密封塞： | 不銹鋼墊。-沒有。1.4404 (316L) |
測量系統
| 傳感器： | 壓阻式測量元件 |
| 系統填充： | 硅油 |
準確性
| 參考條件 對于 EN 61298-1： | T U = konst。(15…25) °C φ = konst。(45...75) % rF p U = konst。(860...1060) mbar U B = 24 V DC (± 3 V DC) R B = 50 Ω，HART：250 Ω 接地 下量程值 = 0 bar |
| 校準位置： | 過程連接底部：垂直 |
| 參考準確度： | 見數據表 |
| 長期漂移： | 5年內參考標稱范圍≤ 0.1 % |
| 環境溫度的溫度影響： | 見數據表 |
| 溫度影響輸出 (-40...80 °C)： | ≤ ± (0.04% / 10 K) |
| 影響靜壓 （適用于 EN 61298-3）： | 參考標稱范圍： |
| 對于 PN160：≤ ±(0.1 % + 0.1 % x TD) | |
| 對于 PN400：≤ ±(0.25 % + 0.25 % x TD) |
指示
| 展示： | - 帶背光的高分辨率圖形顯示器 - 4 鍵操作 - 可自由配置的顯示模式 - 可連續旋轉 ± 170（每 90° 定位） - 可選：遠程顯示和控制單元，可在距離測量點 10 m 處使用 |
| 配置內存： | - 所有參數設置數據都可以從設備復制到顯示模塊的配置存儲器中。即使在斷電的情況下，數據也會存儲在那里。 |
| - 參數可以簡單快速地傳輸?shù)狡渌O(shè)備。 |
輸出
| 信號： | 2 線技術：4…20 mA 下限：3.8…4 mA 上限：20…21 mA 下限報警電流：<3.6 ma 上限報警電流：> 21 mA 電流限制：22 mA電流輸出 響應時間 t 90：通常為 200 ms 數字通信：HART ? 協議，版本 7 |
| 通訊方式： - Siemens PDM - Pactware 或兼容系統 (FDT/DTM) - 375 / 475 現場通訊器 | |
| 功能： | - 線性 - 逆響應 - 通過平方根 - 多 64 個支持點的表函數 |
| 駁回： | 限度。100:1 |
| 減震： | 0…999.9 s 可選，步長為 0.1 s |
| 測量速率： | 50赫茲 |
| 解析度： | 0.5 μA |
| 電流感應功能： | 3,55…21,5 mA 可選，步長為 0.001 mA |
| 負載 R B : | R B ≤ (U V -12V DC)/0.022 A [Ohm] U V = 電源電壓 |
| 對于 HART 通訊：R B ≥ 230 Ω |
電源電壓
| 功能范圍： | 12…30 V DC，反極性保護 |
| 波紋： | <5% |
溫度范圍
| 周圍： | -40…80 °C （溫度低于 -30 °C 時顯示可見度受限） |
| 媒體： | 對于 PN160：-40…85 °C（在測量池處） |
| 對于 PN400：-20…85 °C（在測量單元上） | |
| 貯存： | -40…80 °C |
測試和證書
| 查看文檔 |
類型系列
| CI4340 |
