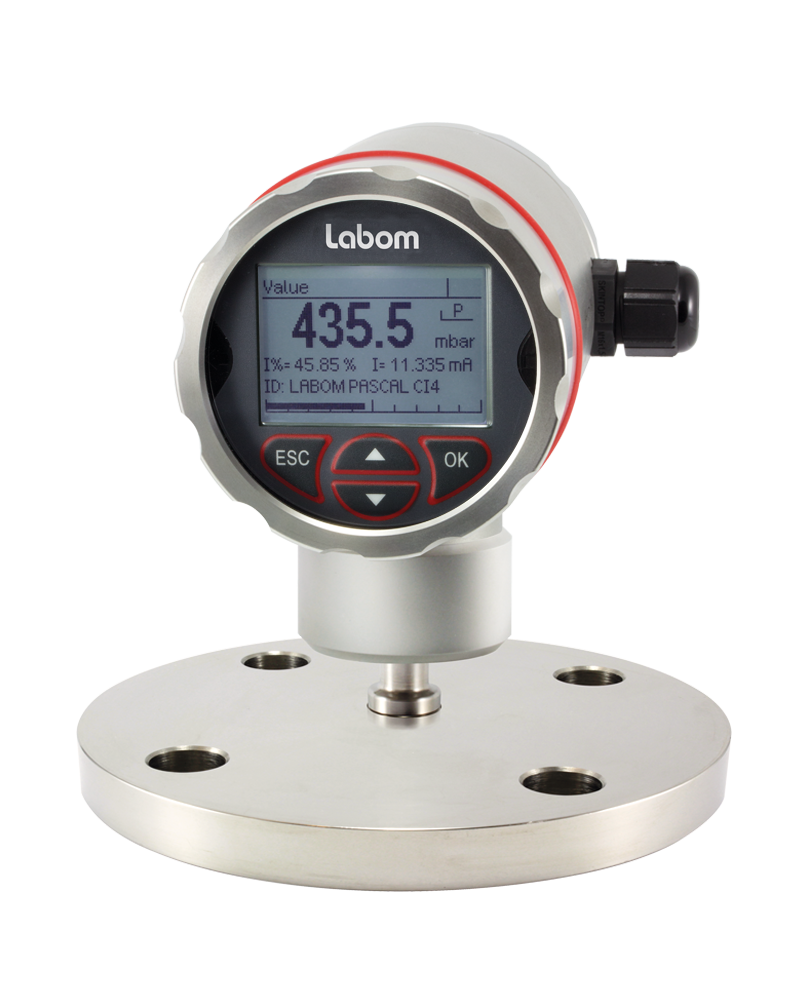

德國Labom壓力傳感器朗博壓力變送器用于隔膜密封CI4120
測量范圍
| 高達 100:1 的量程比可以自由選擇測量范圍 |
| 有關詳細信息，請參閱數據表。 |
結構設計/案例
| 設計： | 兩腔外殼，可連續旋轉 ± 170° 外殼表面噴砂處理 |
| 材料案例： | - 不銹鋼 mat.no. 1.4301/1.4305 (304/303) - 不銹鋼墊。1.4404 (316L) |
| 材料前蓋： | - 聚丙烯，黑色 - 不銹鋼 mat.no. 1.4305 (303) - 不銹鋼墊。1.4404 (316L) |
| 墊片： | 硅膠/丁腈橡膠 |
| 符合 EN 60529 的防護等級： | - IP 65 / IP 67 - IP 69K |
| EN 60721 3-4 的氣候類別： | 4K4H |
| 抗振性符合 EN 61298-3： | 10…60 赫茲：± 0.35 毫米 60…1000 赫茲：5 克 |
| 材質窗口： | - Macrolon - 不碎玻璃（需要不銹鋼前蓋） |
| 電子 聯系： | - 圓形連接器 M12 - 電纜密封套 M16x1.5，PA 黑色 - 電纜密封套 M16x1.5，不銹鋼 - 電纜密封套 M20x1.5，PA 黑色 - 電纜密封套 M20x1.5，不銹鋼 - 1/2" NPT，PA 黑色 |
| 應要求提供更多連接 | |
| 接線端子： | 彈簧夾端子 1.5 mm 2 極柱端子 2.5 mm 2 螺紋端子 2.5 mm 2 |
| 重量： | 大約 1.4 kg（不含隔膜密封） |
| 銘牌： | 激光打標 |
過程連接
| 設計： | 查看訂單詳情 |
材料接液部件
| 材料： | 查看訂單詳情 |
準確性
| 參考條件： | 根據 DIN EN 60770-1 |
| T U = 常數。(15…25) °C φ = 常數。(45...75) % rF p U = 常數。(860...1060) mbar U B = 24 V DC (± 3 V DC) R B = 50 Ω，HART：250 Ω 接地連接 MBA = 0 bar | |
| 參考精度： | 垂直安裝位置，底部連接 |
| 特性偏差： | 見數據表 |
| 長期漂移： | 參考標稱范圍 ≤ 0.1 %/年 |
| 操作可用性： | <12 秒 |
| 電流輸出的響應時間 t90： | 參考標稱范圍 |
| 溫度影響，案例： | 見數據表 |
指示
| 展示： | - 帶背光的高分辨率圖形顯示器 - 4 鍵操作 - 可自由配置的顯示模式 - 可連續旋轉 ± 170（每 90° 定位） - 可選：遠程顯示和控制單元，可在距離測量點 10 m 處使用 |
| 配置內存 | - 所有參數設置數據都可以從設備復制到顯示模塊的配置存儲器中。數據存儲在那里。 - 參數可以簡單快速地傳輸?shù)狡渌O(shè)備。 - 即使在斷電的情況下，數據也會繼續存儲。 |
輸出
| 信號： | 2 線制技術 4…20 mA 下限 3.8…4 mA 上限 20…21 mA 下限報警電流 <3.6 ma 上限報警電流 > 21 mA 電流限制 22 mA 數字通信：HART ? 協議，版本 7 |
| 設備驅動程序： - 用于SIMATIC PDM 的 EDD - 用于 PACTware 或兼容系統的 DTM（符合 FDT） - 用于 375 / 475 現場通訊器的 EDD | |
| 功能： | 可調節的： |
| - 線性 - 逆響應 - 按平方根 - 多 64 個支持點的表格功能 | |
| 駁回： | 限度。100:1 |
| 減震： | 0…999.9 s 可選，步長為 0.1 s |
| 測量速率： | 20 Hz，可切換至 100 Hz |
| 解析度： | 1微安 |
| 電流檢測功能 | 3.55…21.5 mA 可選擇 0.001 mA 步長 |
| 負載 R B : | R B ≤ (U V -12V DC)/0.022 A [Ohm] U V = 電源電壓 |
電源電壓
| 功能范圍： | 12 ... 30 伏直流電 |
| 波紋： | ± 5 % |
溫度范圍
| 周圍： | -40…80 °C （溫度低于 -30 °C 時顯示可見度受限） |
| 媒體： | -20…160 °C at Ta = max. 70 °C 溫度解耦器 200 °C 毛細管連接 400 °C（取決于隔膜密封系統） Ta = 環境溫度 |
| 貯存： | -40…80 °C |
測試和證書
| 查看文檔 |
類型系列
| CI4120、CI4123 |
82104786 233.50.100 0.6 MPa 1/2 NPT lower mount
82104787 233.50.100 1 MPa 1/2 NPT lower mount
82104788 233.50.100 1.6 MPa 1/2 NPT lower mount
82104791 232.50.100 -0.1/+0.3 MPa diaphragm seal lower mount
82104793 232.50.100 -0.1/+0.5 MPa diaphragm seal lower mount
82104795 232.50.100 0.25 MPa diaphragm seal lower mount
82104799 232.50.100 0.4 MPa diaphragm seal lower mount
82104815 232.50.100 0.6 MPa diaphragm seal lower mount
82104820 232.50.100 1.6 MPa diaphragm seal lower mount
82104822 232.50.100 1.6 MPa diaphragm seal lower mount
82104829 232.50.100 10 MPa diaphragm seal lower mount
82104830 232.50.100 16 MPa diaphragm seal lower mount
82104831 232.50.100 2 MPa diaphragm seal lower mount
82104834 232.50.100 4 MPa diaphragm seal lower mount
82104836 232.50.100 6 MPa diaphragm seal lower mount
82104839 233.50.100 -0.1/+0.3 MPa diaphragm seal lower mount
82104841 233.50.100 -0.1/+0.5 MPa diaphragm seal lower mount
82104842 233.50.100 0.25 MPa diaphragm seal lower mount
82104844 233.50.100 0.4 MPa diaphragm seal lower mount
