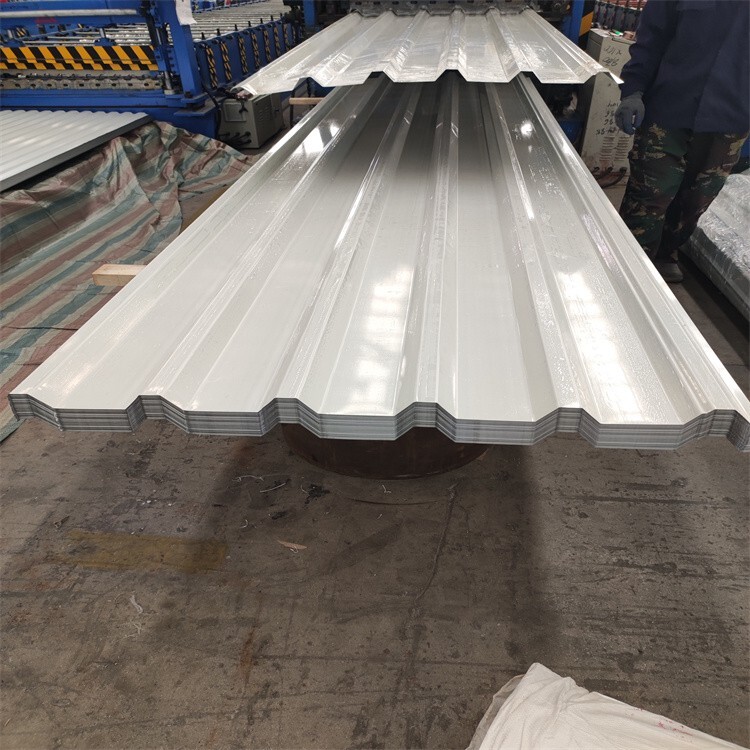

彩鋼板的常用基板：
1、冷軋基板：由冷軋基板生產(chǎn)的彩色板，具有平滑美麗的外觀，且具有冷軋板的加工性能；但是表面涂層的任何細(xì)小劃傷都會把冷軋基 板暴露在空氣中，從而使露鐵處很快生成紅銹。因此這類產(chǎn)品只能用于要求不高的臨時隔離措施和作室內(nèi)用材；
2、熱鍍鋅基板：把有機(jī)涂料涂復(fù)在熱鍍鋅鋼板上得到的產(chǎn)品即為熱鍍鋅彩涂板。熱鍍鋅彩涂板除具有鋅的保護(hù)作用外，表面上的有機(jī)涂層 還起了隔絕保護(hù)、防止生銹的作用，使用壽命比熱鍍鋅板更長。熱鍍鋅基板的含鋅量一般為180g/m2（雙面），建筑外用熱 鍍鋅基板的鍍鋅量為275g/m2；
3、熱鍍鋁鋅基板：根據(jù)要求，也可以采用熱鍍鋁鋅鋼板作為彩涂基板（55%AI-Zn和5%AI-Zn）；
4、電鍍鋅基板：用電鍍鋅板為基板，涂上有機(jī)涂料烘烤所得的產(chǎn)品為電鍍鋅彩涂板，由于電鍍鋅板的鋅層薄，通常含鋅量為20/20g/m2，因 此該產(chǎn)品不適合使用在室外制作墻、屋頂?shù)?。但因具有美麗的外觀和優(yōu)良的加工性能，因此主要可用于家電、音響、鋼家 具、室內(nèi)裝璜等。

彩鋼板的特點(diǎn)：
1、彩鋼板均可拆卸再復(fù)原，可方便進(jìn)行組裝拆卸，標(biāo)準(zhǔn)單元墻板均可互換，對維護(hù)水電，線路改造等非常便捷；
2、彩鋼板板面可以任意開孔，對安裝控制開關(guān)、電源插座等裝置非常方便，不需另外處理；
3、彩鋼板表面顏色柔和，與地板、天花構(gòu)成統(tǒng)一和諧的整體，使整個空間具有現(xiàn)代氣息；
4、采用靜電烤漆噴涂工藝，表面平滑、細(xì)膩，不積塵，保養(yǎng)簡單，的了機(jī)房的潔凈度要求；
5、彩鋼板符合國標(biāo)A級防火標(biāo)準(zhǔn)，能充分滿足機(jī)房建設(shè)裝修的防火要求。

彩鋼板的安裝方式：
1、放樣：依圖面及現(xiàn)場實(shí)測尺寸進(jìn)行放樣（隔墻中心線）以兩收邊中心線與地面的交點(diǎn)彈出地軌中心線。應(yīng)這四條線處在一個垂直面內(nèi)，以以后安裝之墻面的垂直；
2、天軌：安裝要整齊，接口處須補(bǔ)強(qiáng)修齊，每隔500mm—600mm擊釘或螺絲固定于水泥天花板；
3、地軌：安裝地軌時要先把門的安裝位置預(yù)留，尚需注意地差問題。如地面高低差太多，須整平使其落差減少，不影響調(diào)整水平，每隔600mm以擊打或螺絲固定地坪上，如果地縫太大以填縫劑補(bǔ)滿；
4、收邊：根據(jù)實(shí)際測量值切割收邊，切割后邊緣修齊。力求整齊一致，連接處要求無縫隙。與天及踢腳板接口處尤其注意，更要做到無縫隙；
5、豎向龍骨：每隔49cm置一支豎向龍骨（為隔板尺寸的一半）,門框兩側(cè)立柱上下完全固定，不致于搖晃，反方向增加一支豎向龍骨，門扇寬度超過90cm以上，門框上橫立柱加強(qiáng)固定，必要時以焊接固定之；
6、橫向穿心龍骨：增高超過3米以上，以垂直方向1.2米置一支，當(dāng)連兩支銜接處重疊，重疊長度不得少于10cm；
7、墻板：由一側(cè)開始安裝彩鋼板，依次安裝，相連板間距12mm。隔板之間采用寬度12mm壓條，標(biāo)準(zhǔn)單元墻板均可互換。

彩鋼板防火安全要注意的事項(xiàng)：
1、在使用過程中，一些熱源、火源不要緊挨著彩鋼板，要保持一定的距離；
2、如果要在彩鋼板房內(nèi)設(shè)置廚房，需要有隔溫層；
3、電線、電纜不要從彩鋼板中穿越，如需穿越應(yīng)加保護(hù)套管，插座、開關(guān)盒應(yīng)采用金屬鍍鋅盒并采用明裝方法；
4、室內(nèi)外配備簡易滅火器材，有條件的應(yīng)加裝火災(zāi)報(bào)警器，方便人員快速撤離；
5、消防局要求：托兒所、幼兒園、養(yǎng)老院、福利院、寄宿制學(xué)校、等人員密集場所一律不得使用低于A級要求的彩鋼板搭建；對采用彩鋼板搭建的人員密集場所，凡是低于A級要求的，一律不得通過消防設(shè)計(jì)審核、驗(yàn)收或者備案抽查；對使用彩鋼板搭建的公眾聚集場所凡是低于A級要求的，一律不得通過使用和營業(yè)前消防安全檢查；對檢查中發(fā)現(xiàn)使用彩鋼板搭建的人員密集場所，凡是低于A級要求的，一律實(shí)施臨時查封，并責(zé)令改變用途，對于無法改變的，拆除。

彩鋼板漏水的原因
1、風(fēng)、雨等外力的作用，造成彩鋼板屋面長時間的顫動，使釘眼處及鐵皮接縫處長時間的磨損，遇到雨水就生銹。然后就再磨損再生銹，越來越嚴(yán)重。
2、彩鋼板自攻釘有橡膠墊為何還會滲水? 一：施工中自攻釘用力過猛已經(jīng)把橡膠墊破壞。二：橡膠墊老化快，很快就失去了防水功效。
3、彩鋼板屋面變形的主要原因：第屋面跨度大，時間久了造成中間積水，中部重力加大，雨水次數(shù)越多變形越嚴(yán)重，甚至出現(xiàn)塌頂。彩鋼板帶礦棉的屋面，礦棉有吸水作用，遇到陰雨天，屋面滲漏的雨水全部聚集在礦棉里，重量加大。夏季屋面高溫時，突降大雨，造成彩鋼板溫度驟降，彩鋼板收縮，造成彩板變形，釘子松動。
4、用耐候密封膠為何還會滲水?耐候密封膠在凝固時必定要收縮，收縮時就可能會在膠與框體之間產(chǎn)生分離，如果框體有塵土，這種情況會更嚴(yán)重。彩鋼板面長時間的高溫加速了耐候膠的老化，金屬材料的多次熱脹冷縮，耐候膠很快失去功效。

彩鋼板建筑作為臨時性建筑存在大量火災(zāi)隱患。許多建設(shè)單位為了降低成本、壓縮工期，在建設(shè)彩鋼板建筑時，保溫材料沒有選用巖棉、礦渣棉等耐火性能高的芯材，而是采用了耐火等級不達(dá)標(biāo)的材料，建設(shè)初期并沒有經(jīng)過住建、消防等相關(guān)部門的行政許可，建筑之間的防火間距一般不能滿足《建筑設(shè)計(jì)防火規(guī)范》的要求，再加上彩鋼板建筑的墻面或屋頂采用整體安裝，這類建筑往往跨度大、空間大，多數(shù)的施工單位沒有用不燃材料進(jìn)行必要的橫向、縱向防火分隔，導(dǎo)致發(fā)生火災(zāi)后，火勢易沿彩鋼板向周圍蔓延，短時間內(nèi)形成大面積燃燒。其次彩鋼板建筑耐火性能差，易倒塌，彩鋼板發(fā)生火災(zāi)時，強(qiáng)度會迅速下降。據(jù)測試，在全負(fù)荷情況下，使彩鋼板失去靜態(tài)平衡穩(wěn)定性的臨界溫度為500度左右，而一般火場溫度可達(dá)到800-1000度。在這樣高的溫度下，裸露的彩鋼板會很快出現(xiàn)變形，產(chǎn)生局部破壞，造成彩鋼板建筑整體倒塌，普通彩鋼板廠房一般在發(fā)生火災(zāi)后5分鐘左右就會喪失承重功能而垮塌，同時，會產(chǎn)生一氧化碳和氰化氫等有毒有害氣體。
