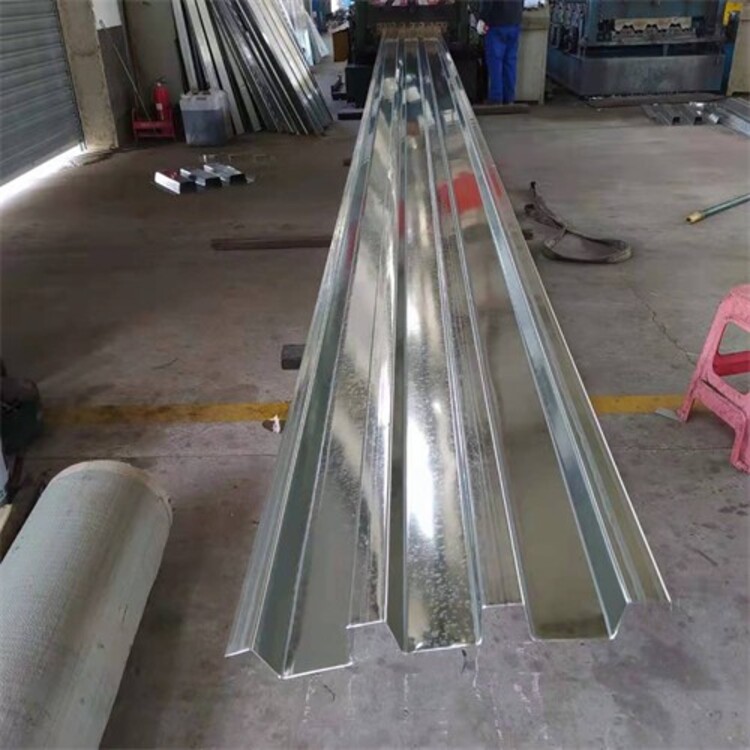

鍍鋅樓承板型材厚0.8mm、1.0mm、1.2mm寬688mm~940mm，高5 1 mm ~76mm.工程樓面樓承板與鋼筋混凝土結(jié)構(gòu)共同作用，系復(fù)合結(jié)構(gòu)。樓承板鋪設(shè)與鋼梁連接，板端頭與鋼梁熔透點(diǎn)焊，中間采用栓釘與鋼梁穿透熔焊；樓承板間用夾緊鉗咬合壓孔連接；堵頭用鍍鋅堵頭板與樓承板及鋼梁點(diǎn)焊。

壓型板表面壓紋使鍍鋅樓承板與混凝土之間發(fā)生大的結(jié)合力，使二者形成整體，配以加勁肋，使鍍鋅樓承板系統(tǒng)具有高強(qiáng)承載力。

在懸臂條件下，鍍鋅樓承板僅作為性模板。懸挑的長(zhǎng)度可根據(jù)鍍鋅樓承板的截面特性來定。為了防止懸挑板的開裂，需在支座處依結(jié)構(gòu)工程師的規(guī)劃配上負(fù)筋。

鍍鋅樓承板注意事項(xiàng)
鋼結(jié)構(gòu)柱網(wǎng)間距一般5~9.0m×8~15m，次梁間距3m，而樓承板下料長(zhǎng)度為4.97~8.97m，運(yùn)輸與安裝均較困難，尤其是帶由圓弧區(qū)垂直吊裝樓承板，由上而下在次梁狹間穿套比較困難，且打亂了次梁焊接正常工序?？刂葡铝祥L(zhǎng)度為3～6m，則可避免垂直運(yùn)輸時(shí)在次梁間無法吊運(yùn)的問題。 樓承板吊運(yùn)時(shí)采用軟吊索。每次吊裝時(shí)應(yīng)檢查軟吊索是否有撕裂、割斷現(xiàn)象。樓承板擱置在鋼梁上時(shí)應(yīng)防止探頭。鋪料時(shí)操作人員應(yīng)系安全帶，并邊鋪設(shè)邊固定在周邊安全繩上。 焊接采用熔透點(diǎn)焊連接，施焊前應(yīng)準(zhǔn)備邊角料引弧試焊，調(diào)整施焊電流.因樓承板底部無水平模板及垂直支撐，澆筑混凝土?xí)r布料不宜太集中，采用平板振搗器及時(shí)分?jǐn)傉駬v。

而正常情況下，在資金充裕，只要求質(zhì)量的前提下?？隙ㄊ清冧\含量越高越好，鍍鋅含量越高抗氧化能力就會(huì)越強(qiáng)?？寡趸芰υ綇?qiáng)，鍍鋅樓承板的使用壽命就會(huì)相對(duì)應(yīng)的增加。

樓承板鍍鋅主要起到防腐的作用。按規(guī)范組合樓板與非組合樓板壓型鋼板應(yīng)采用熱鍍鋅，不應(yīng)采用電鍍鋅鋼板。其雙面鍍鋅層總含量應(yīng)滿足在使用期間不致繡損的要求，建議采用120-275g/m2。
當(dāng)作為非組合樓板時(shí)，鍍鋅層含量可采用較低值；
當(dāng)為組合樓板時(shí)，鍍鋅層含量不應(yīng)小于150g/m2。當(dāng)為組合樓板且使用環(huán)境條件較為惡劣時(shí)，鍍鋅層含量應(yīng)采用上限值或更高值。
更高的鍍鋅要求，如雙面鍍鋅量為300g/m2、350g/m2或鍍鋁鋅（5%鋁）275g/m2、300g/m2等，較高的鍍層量使組合樓板有更長(zhǎng)耐久性，同等量的鍍鋁鋅的防銹蝕能力大約兩倍于一般熱鍍鋅。
鍍鋅量也不是越厚越好，當(dāng)鍍鋅量較厚時(shí)，抗剪連接件栓釘?shù)暮附淤|(zhì)量就很難，焊接時(shí)，宜采用局部除鋅處理措施。
一般我們常見的一些項(xiàng)目，設(shè)計(jì)師設(shè)計(jì)的閉口板鍍鋅量都為275g/m2。
