端子和連接器分配
綜述

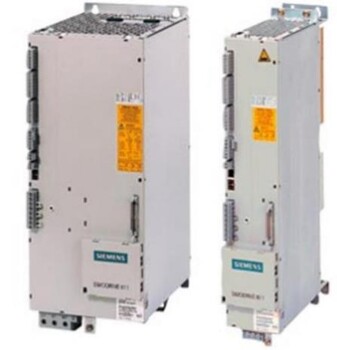

端子和連接器概況

1U1, 1V1, 1W1, 1C1, 1D1

電源部分

3U1, 3W1, 3C, 3D

勵磁電路

4U1, 4V1, 4W1, 4N1

風機

5U1, 5W1, 5N1

電子裝置電源

X100, X101

DRIVE-CLiQ

X126

PROFIBUS

X165, X166

并聯接口

X177

模擬量輸入、數字量輸入、數字量輸出、設定值、參考電壓（P10/N10）、串口（點對點）、脈沖編碼器、模擬輸出、溫度傳感器

X178

用于連接 AOP30 的 RS485 接口，可以替代它的 USS 接口；一般來說只能使用 X178 或 X179 其中一個接口

X179

RS232 接口可以用作 USS 接口；一般來說只能使用 X178 或 X179 其中一個接口

XR1, XS1, XT1

用于連接線路接觸器、安全關閉裝置（E-STOP）和模擬轉速表的繼電器輸出



電源部分

端子類型，用于 15A 和 30A 裝置的電源接頭

型號

KDS 10 PC 板端子

導線規格

剛性：0.5 … 16 mm2
柔性，帶末端套管，不帶/帶塑料套管：0.5 … 10 mm2
導線規格：AWG 20 … 6
剝皮長度

12 mm

緊固扭矩

1.2 … 1.5 Nm



端子類型，用于 60A 或更高電流規格的裝置的電源接頭

單位

Data

60 … 210 A

1U1, 1V1, 1W1:3 ? 20 mm 鋁母線, M8 通孔
1C1, 1D1:5 ? 20 mm 鋁母線，M8 通孔

大導線截面積，帶有符合 DIN 46234 標準的電纜接頭：
1U1, 1V1, 1W1, 1C1, 1D1:2 × 95 mm2

針對 1U1, 1V1, 1W1, 1C1, 1D1 的緊固轉矩：13 Nm
保護導線的緊固轉矩：25 Nm

280 A

1U1, 1V1, 1W1：3 ? 20 mm 銅母線, M8 通孔
1C1, 1D1:5 ? 20 mm 銅母線, M8 通孔

大導線截面積，帶有符合 DIN 46234 標準的電纜接頭：
1U1, 1V1, 1W1, 1C1, 1D1:2 × 95 mm2

針對 1U1, 1V1, 1W1, 1C1, 1D1 的緊固轉矩：13 Nm
保護導線的緊固轉矩：25 Nm

400 … 450 A

1U1, 1V1, 1W1：5 ? 30 mm 鋁母線, M10 通孔
1C1, 1D1:5 ? 35 mm 鋁母線, M10 通孔

大導線截面積，帶有符合 DIN 46234 標準的電纜接頭：
1U1, 1V1, 1W1:2 × 150 mm2
1C1, 1D1:2 × 185 mm2

針對 1U1, 1V1, 1W1, 1C1, 1D1 的緊固轉矩：25 Nm
保護導線的緊固轉矩：50 Nm

600 A

1U1, 1V1, 1W1：5 ? 30 mm 銅母線, M10 通孔
1C1, 1D1:5 ? 35 mm 銅母線, M10 通孔

大導線截面積，帶有符合 DIN 46234 標準的電纜接頭：
1U1, 1V1, 1W1:2 × 150 mm2
1C1, 1D1:2 × 185 mm2

針對 1U1, 1V1, 1W1, 1C1, 1D1 的緊固轉矩：25 Nm
保護導線的緊固轉矩：50 Nm

720 … 850 A

1U1, 1V1, 1W1, 1C1, 1D1:5 ? 60 mm 銅母線，M12 通孔

大導線截面積，帶有符合 DIN 46234 標準的電纜接頭：
1U1, 1V1, 1W1, 1C1, 1D1:4 × 150 mm2

針對 1U1, 1V1, 1W1, 1C1, 1D1 的緊固轉矩：44 Nm
保護導線的緊固轉矩：50 Nm

900 … 1 200 A

1U1, 1V1, 1W1, 1C1, 1D1:10 ? 80 mm 銅母線，M12 通孔

大導線截面積，帶有符合 DIN 46234 標準的電纜接頭：
1U1, 1V1, 1W1, 1C1, 1D1:4 × 150 mm2

針對 1U1, 1V1, 1W1, 1C1, 1D1 的緊固轉矩：44 Nm
保護導線的緊固轉矩：60 Nm

1 500 … 2 000 A 和
2 200 A/575 V

1U1, 1V1, 1W1：10 ? 80 mm 鋁母線，M12 通孔
1C1, 1D1:10 ? 50 mm 鋁母線，M12 通孔

大導線截面積，帶有符合 DIN 46234 標準的電纜接頭：
1U1, 1V1, 1W1:4 × 240 mm2
1C1, 1D1:8 × 240 mm2

針對 1U1, 1V1, 1W1, 1C1, 1D1 的緊固轉矩：44 Nm
保護導線的緊固轉矩：60 Nm

2 200 A (> 575 V) … 3 000 A

1U1, 1V1, 1W1：2x 10 × 100 mm 銅母線，M12 通孔
1C1, 1D1:2x 10 × 80 mm 銅母線，M12 通孔

針對 1U1, 1V1, 1W1, 1C1, 1D1 的緊固轉矩：44 Nm
保護導線的緊固轉矩：60 Nm

保護導線：
小截面積 10 mm2，關于連接選件請參考尺寸圖。



該裝置設計用于符合 DIN VDE 0160?106 6.5.2.1 款規定的性線路供電連接。

具體的導線截面積根據的規定來確定，如根據 DIN VDE 0276?1000。

電源接頭分配

端子

功能

技術數據

1U1
1V1
1W1

線路輸入電樞電源部分

見“技術規范”（額定電樞供電電壓）




保護導線 PE


1C1 (1D1)
1D1 (1C1)

電機連接電樞電路

見“技術規范”（額定直流電壓）



勵磁電路

端子類型，勵磁電路連接

帶有電源部分 C98043?A7111 （15 和 30 A 的裝置）的裝置和
帶有勵磁模塊 C98043?A7115 的裝置（端子在模塊上）：

型號

ZFKDS 4?10 PC 板端子

導線規格

剛性：0.2 … 6 mm2
柔性：0.2 … 4 mm2
導線規格：AWG 24 … 10
柔性，帶末端套管，不帶/帶塑料套管：0.25 … 4 mm2
剝皮長度

10 mm

帶有勵磁模塊 C98043-A7116、額定電樞直流電流 900 ? 1 200 A 的裝置：

型號

20E/4DS 端子條

導線規格

剛性：6 … 16 mm2
柔性：6 … 10 mm2
剝皮長度

8 mm

帶有勵磁模塊 C98043-A7116、額定電樞直流電流 1 500 … 3 000 A 的裝置：

型號

UK16N 端子排

導線規格

剛性：2.5 … 25 mm2, AWG 14 … 4
柔性：4 … 16 mm2, AWG 12 … 6
剝皮長度

11 mm

緊固扭矩

1.5 … 1.8 Nm

帶有選件 L85 的裝置（額定勵磁直流電流 85A）：

型號

UK35 端子排

導線規格

剛性：0.75 … 50 mm2
柔性：0.75 … 35 mm2
導線規格：AWG 18 … 0/1
柔性，帶末端套管，不帶/帶塑料套管：0.75 … 35 mm2
剝皮長度

16 mm

緊固扭矩

3.2 … 3.7 Nm



勵磁電路的接口分配

端子

功能

技術數據

XF1:
3U1, 3W1

線路輸入電樞電源部分勵磁電路

見“技術規范”（額定勵磁供電電壓）

XF2-1:3D
XF2-2:3C

電機連接勵磁電路

見“技術規范”（額定勵磁直流電壓）



電子裝置電源

端子類型，電子裝置供電

型號

MSTB 2.5 / CIF 插入式端子

導線規格

剛性：0.2 … 2.5 mm2
柔性：0.2 … 2.5 mm2
導線規格：AWG 24 … 12
柔性，帶末端套管，不帶/帶塑料套管：0.25 … 2.5 mm2
多導線連接（2 根相同類型的導線并具有相同的截面積）：

剛性：0.2 … 1 mm2
柔性：0.2 … 1.5 mm2
柔性，帶末端套管，不帶塑料套管：0.25 … 1 mm2
柔性，帶末端套管，帶塑料套管：0.5 … 1.5 mm2
剝皮長度

7 mm

緊固扭矩

0.5 … 0.6 Nm



用于電子裝置電源的接線端分配

端子
XP1

連接

功能

技術數據

5U1
5W1
5N1




400V 供電

380 V (-25 %) … 480 V (+10 %) 2 AC; In = 1 A
（-35 %，1 分鐘）

帶有 F200 、F201 的內部保險，在模塊 C98043-A7105或 -A7106 上
推薦的外部保護裝置大 6A，特性 C

或

5U1
5W1
5N1




230 V 供電

190 V (-25 %) … 240 V (+10 %) 1 AC; In = 2 A
（-35 %，1 分鐘）

帶有 F200 、F201 的內部保險，在模塊 C98043-A7105或 -A7106 上
推薦的外部保護裝置大 6A，特性 C

模塊 C98043?A7105 電源接口 400 到 600 V 或 C98043?A7106 電源接口 690 到 950 V



注：
在供電電壓跌落到容限范圍之外時，電子裝置的供電電壓、勵磁電路線路供電連接和裝置風扇連接使用變壓器調整到允許值。對于額定線路供電電壓超過 480V 的情況，您有必要使用隔離變壓器。

電樞電路（索引號 i00）和勵磁電路（索引號 i01）的額定供電電壓在 p50078 中設置。

風機

端子類型，大于 400A 帶有強制通風功能的裝置的風扇連接

型號

DFK-PC4 插入式端子

導線規格

剛性：0.2 … 4 mm2
柔性：0.2 … 4 mm2
導線規格：AWG 24 … 10
