| 供應商 | 上海祝捷電氣科技有限公司 店鋪 |
|---|---|
| 認證 | |
| 報價 | 人民幣 1.00元每臺 |
| 品牌 | 祝捷電氣 |
| 型號 | LW25-123-3150-40 |
| 產地 | 浙江 |
| 關鍵詞 | LW30-123,LW25-126,LW25-145,123KV六氟化硫斷路器 |
| 所在地 | 上海松江區 |

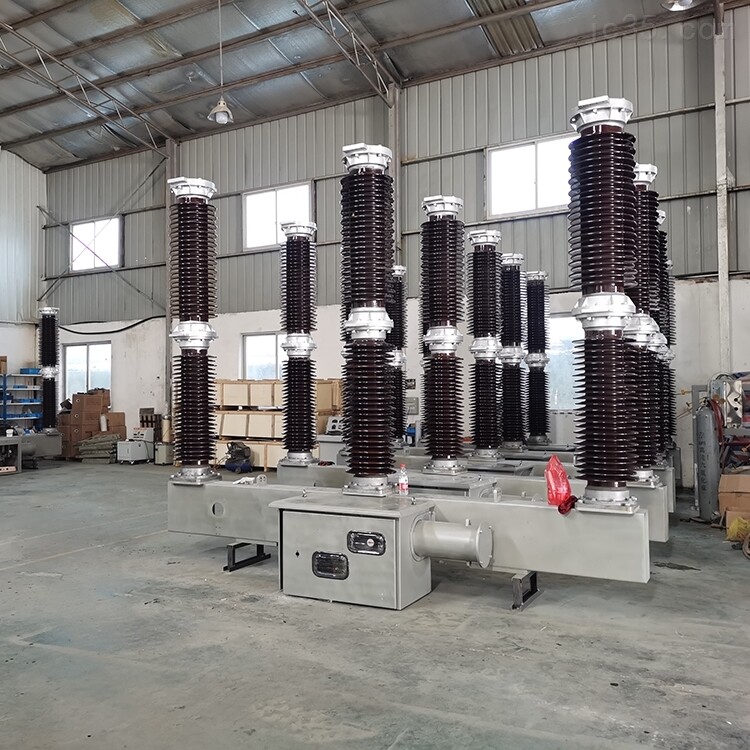

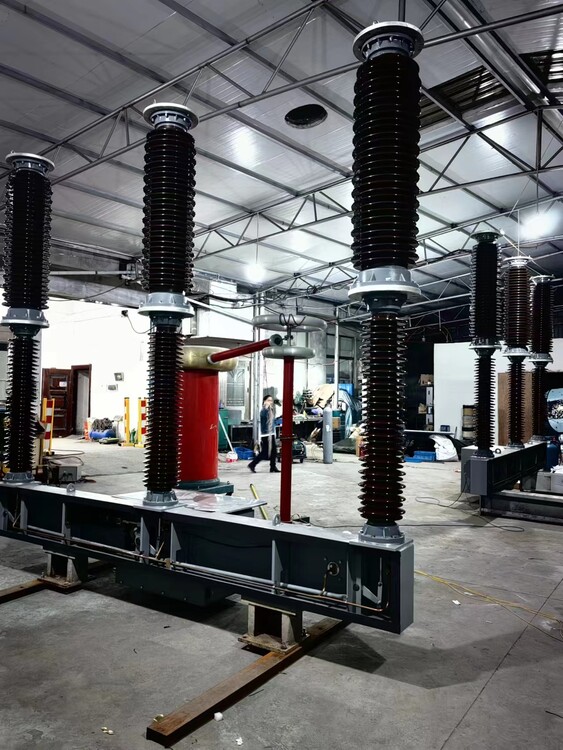

123KV瓷柱式六氟化硫斷路器LW25-123-126-145/3150-40123KV瓷柱式六氟化硫斷路器LW25-123-126-145/3150-40123KV瓷柱式六氟化硫斷路器LW25-123-126-145/3150-40123KV瓷柱式六氟化硫斷路器LW25-123-126-145/3150-40123KV瓷柱式六氟化硫斷路器LW25-123-126-145/3150-40123KV瓷柱式六氟化硫斷路器LW25-123-126-145/3150-40123KV瓷柱式六氟化硫斷路器LW25-123-126-145/3150-40123KV瓷柱式六氟化硫斷路器LW25-123-126-145/3150-40123KV瓷柱式六氟化硫斷路器LW25-123-126-145/3150-40
d. 圖 5（D），合閘線圈（5-6）斷電時，動鐵芯（5-7）帶著掣 子（5-4）在彈簧（5-5）的作用下復位到如圖的位置，以備再合閘。
e. 圖 5（E），當斷路器處于合閘位置， B 銷被合閘掣子（5-9） 扣?。春祥l彈簧已儲能），合閘保持掣子（5-9）被合閘掣子（5-3） 阻擋時， 如果在這種情況下斷路器分閘， 雖然合閘信號繼續保持， 但防跳躍銷（5-2）已使掣子（5-4）傾斜， 掣子（5-4）動作已不 可能推動合閘掣子（5-3），所以斷路器不能再次合閘。只有當合 閘信號切除， 合閘線圈（5-6）斷電， 動鐵芯（5-7）帶著掣子（5-4） 返回原位，才能進行下一次合閘操作，如圖 5（A）所示。
3.4 電氣控制系統
斷路器的電氣控制系統見圖 6。
額定直流操作電壓為 220V 時見圖 6（A），額定直流操作電壓 為 110V 時見圖 6（B）。就地操作時應將 HK2 換向開關旋扭至如圖 “就地”處，合閘彈簧（4-5）儲能后可進行就地分、合閘操作。
若控制室進行操作時應將 HK2 換向開關扭至如圖“遠方 ”處即可 由控制室進行分、合閘操作。
3.4.1 合閘
合閘電流通過接觸器 ZJ3 的常閉接點經轉換開關HK1 的接點流 至合閘線圈 HQ，當氣壓正常， 氣體密度控制器的閉鎖接點斷開， ZJ4 常閉接點導通，合閘線圈 HQ 通電，斷路器合閘。
圖 6 中電阻 R 是為了防跳躍而預置的，需要時將 R-1 與 HK1-35 相聯。因為斷路器裝有機械防跳躍裝置，斷路器合閘操作完成后： 轉換開關接點 HK1 已切換，此時如果合閘信號繼續保持，但是合 閘線圈 HQ 是和 R 串聯的， 控制電壓大部分加在電阻 R 上， 而加在 合閘線圈 HQ 上的控制電壓遠遠小于它的小工作電壓， 合閘線圈 流過的只是一個維護它繼續保磁的電流以使掣子（5-4）繼續保持 傾斜狀態，以達到機械防跳躍的目的。
