拍門規格分圓形拍門和方形拍門兩種,可根據出水口大小形狀設計生產;可分別為空心浮板式拍門和平板式拍門。適用于管道、污水處理,江河岸邊排水管出品處的一種單向閥,它具有自動開啟、閉合的功能;止水、防回流性能好;復合材料拍門耐腐蝕強,便于安裝管理。
拍門屬止回閥類產品,主要安裝在排水管道的尾端,用于防止外水倒灌。材質分為不銹鋼、碳鋼、鑄鐵等多種材料。該產品是安裝在江河邊排水管出口的一種單向閥,當江河潮位出水管口,且壓力大于管內壓力時,拍門面板自動關閉,以防江河潮水倒灌進排水管道內。
拍門的安裝使用及注意事項:
1、拍門安裝可與法蘭連接,可與預埋板焊接,或二次澆注;
2、浮箱拍門在使用過程中,可通過向門頁密封腔體內注水或放水的方法改變門頁的比重,以達到_開啟效果。
3、拍門安裝后,門座與門頁間有3mm左右的間隙屬正?,F(xiàn)象,當門頁承受_的反向壓力時,間隙會減少以致消失。
4、拍門在使用過程中應保持其流道、密封圈不被石塊、樹枝等雜物卡堵,從而影響密封效果。
5、經常清理拍門下方沉砂池內的積物,保持拍門支耳孔、鉸軸潤滑良好,開啟靈活。
拍門的螺栓或膨脹絲采用不銹鋼或經過防腐處理的碳鋼,密封件采用橡膠或橡膠墊片。鑄鐵拍門的公稱壓力為0.1MPa-1.0MPa,適用溫度≦50℃。鑄鐵拍門中心與流道中心允許偏差不應大于3.0 mm;四周應留有400 mm的安裝空間,拍門出口下方做成1:5的斜坡。
拍門的設計拍門的大小尺寸是依據出水流道的尺寸來定的 ,是一個定值。設計時要確定的是拍門的體積 ,可以先擬定一個體積 ,然后再根據拍門的力的平衡方程來驗算 ,這樣通過多次的試算_可以得到比較合適的厚度。但具體工程中 ,實際上拍門的運動狀態是相當復雜的 ,受到水泵類型、出水流道內的流速 。
鑄鐵拍門安裝需知
1、鑄鐵拍門 安裝可與法蘭連接,可預埋,也可永插;
2、配重 拍門 使用時,如果正向水力不足,不能開啟門頁,可根據安裝位置需要設置不等重量的配重裝置;
3、浮箱 拍門 在使用過程中,可通過向門頁密封腔體內注水或放水的方法改變門頁的比重,以達到開啟效果。
4、多臺 拍門 安裝時,如因起吊條件限制需分號安裝,應注意標注標記,因每臺拍門的門座和門頁連接屬偶配,不能互換。
5、穿墻管安裝軸線與水平方向的夾角a應大于或等于零度
6、拍門 安裝后,門座與門頁間有3mm左右的間隙屬正?,F(xiàn)象,當門頁承受的反向壓力時,間隙會減少以致消失。
梅州螺桿側搖式啟閉機0.5T-5T;螺桿手搖式啟閉機3T-30T
3600元
產品名:側搖式啟閉機,手搖式啟閉機,手電兩用啟閉機,手板式啟閉機
防水倒流抗沖擊鑄鐵拍門ZPM型玻璃鋼拍門
1200元
產品名:鑄鐵拍門,玻璃鋼拍門,ZPM型玻璃鋼拍門,防水倒流鑄鐵拍門
LQP平推式河道鑄鐵閘門手搖啟閉機
1400元
產品名:LQP平推式啟閉機,螺桿啟閉機,鑄鐵閘門手搖啟閉機,河道鑄鐵閘門
QLZ-SD250KN直連式螺桿啟閉機25噸啟閉機
9500元
產品名:直連式螺桿啟閉機,QLZ-SD250KN啟閉機,25噸啟閉機,25噸直連式螺桿啟閉機

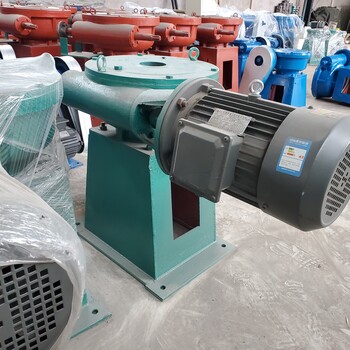

直連式螺桿啟閉機2×15噸直連式電動啟閉機
15000元
產品名:直連式電動啟閉機,直連式螺桿啟閉機,2×15噸電動啟閉機,2×15噸直連式啟閉機
QLSD-150KN手電兩用螺桿式啟閉機品牌:海河88
6500元
產品名:手電兩用螺桿式啟閉機,螺桿式啟閉機,QLSD-150KN啟閉機,手電兩用啟閉機
撫順3.1米退水閘鑄鐵閘門QL-120KN啟閉機
15000元
產品名:退水閘鑄鐵閘門,鑄鐵閘門啟閉機,QL-120KN啟閉機,3米閘門螺桿啟閉機

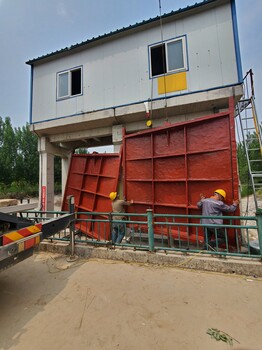

長沙水工鋼結構潛孔式平面鋼閘門泵站河道鋼制閘門安裝方法
