    液壓底軸翻板閘門維修與保養以過渡板的抗剪板為安裝基準,固定支鉸底板須與其靠緊無間隙,相臨兩扇門止水座板間距42mm調整合格后裝焊左、右、上游三側的抗剪板,且抗剪板與固定支鉸底板面靠緊無間隙。液壓翻板閘門和傳統擋水型閘壩相比,具有力學結構合理、泄水效果好、不易受漂浮物影響和泥沙淤積等優點。液壓翻板閘門現已開始廣泛應用于水電站蓄水壩堰頂,可提高發電水頭,增加發電量,減少上游土地面積,提高投資經濟效益;應用于城市、鄉鎮河道蓄水,美化環境,蓄水景觀,;應用于灌溉、公路邊渠道蓄水,自動實現閘門的開啟和關閉,減少管理費用;應用于旅游景區蓄水,減少蓄水河床淤積,擁有不變的畜水高度;應用于河道舊壩體的改造,可減少改造費用,

安裝規范
1、主要工作內容
本工作內容包括閘門、啟閉機等。
2、執行標準和規程規范
執行閘門制作及安裝的部頒和國家有關現行規范。
3、埋件制造工藝流程
(1)、埋件制作應滿足DL/T5018-94.8.3埋件制造規范及招標文件有關埋件制造的技術要求。
(2)、 埋件制作工藝程序
埋件制造按下列工藝進行:施工準備→放樣→下料→埋件拼焊→校正→防腐→驗收。
埋件下料尺寸應留足收縮余量,收縮量f=1mm/m,結合施工條件加以修正。埋件焊接也要采用對稱焊接,其校正可采用液壓校正機校正,使其滿足規范要求。埋件單件制造完成后,對接焊縫的接口處用銑床銑成坡口,以利于安裝焊接。
施工準備:埋件制造前,組織人員準備施工機具,進行圖紙會審、技術交底、編制材料需用和采購計劃、進行原材料采購及材料試驗等工作。
放樣:按圖選用材料;對材料平整;將材料置于平臺上,按圖放出大樣。大樣放好后,須經專職質量檢查員實地復查,無誤后才能下料。
下料:直線型下料,利用半自動切割機下料;圓型線下料,利用數控切割機床下料。下料時,要考慮切割縫余量以及焊接收縮余量,確保下料的精度。
開坡口:開坡口采用B81120A刨邊機,開坡口時應注意進料速度及坡口角度,坡口的鈍邊應符合圖紙設計要求。
拼裝:拼裝在符合要求的平臺上進行拼裝。在拼裝時,要嚴格控制形位誤差。即:翼緣板對腹板的對稱度≤1.5mm。翼緣板對腹板的傾斜度≤1.5mm。構件拼裝完畢,經過檢驗員復檢合格后,即可點焊固定,點焊由正式的具有操作證的焊工點焊,其焊接工藝要求不得低于正式焊接的工藝要求。

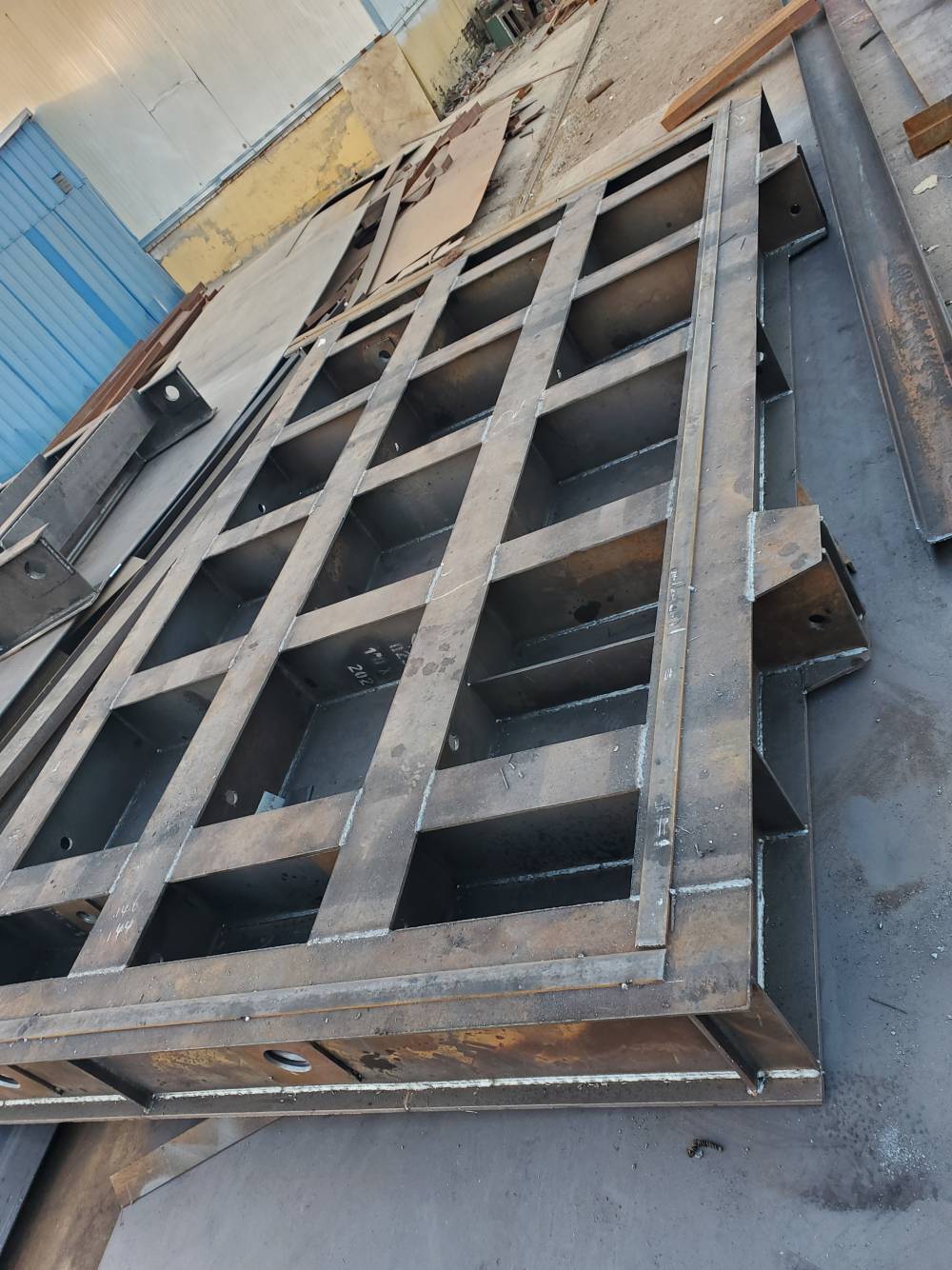

  鋼制閘門門槽復測合格記錄需要,而且鋼制閘門的門槽中雜物和鋼筋頭等都需要清理干凈;閘門程度鎖錠裝置也可以投入使用,因此需要檢查是否可以正常使用;還需要清理出門葉和其他附件的堆放場地。門槽孔口已設置安全圍欄及蓋板; ??當閘門門葉分節和其他相關配件產品運至工地后需要進行組裝,然后再分節吊入門槽安裝。門葉組裝內容主要有閘門吊放、組合、調整、焊接、安裝止水件、行走機構和檢查等。 ??如果在組裝前需要再廠內或在門槽附近搭設拼裝平臺,而且平臺是需要用型鋼或混凝土進行鋪設的,在搭設平臺的時候還應該考慮留出焊接、安裝附件和進行檢查測量的位置。鋼制閘門是水利水電工程中各種渠道上的控制性設備,廣泛應用于中小型水利水電、市政給 排水工程、水產養殖、農田灌溉等水利工程。它是用于開啟控制水位,。 鋼制閘門由閘板、閘框、壓板、止水銷、吊鼻等組成。

 1、在鋼制閘門安裝前,檢查各連接部位的螺栓是否因運輸裝卸中造成的松動,如有松動應加以緊固。

 2、檢查主立框與橫框連結上的止水面是否有錯位,如有錯位則松動連接螺栓將止水面調整在同一平面內。

 3、鋼制閘門安裝時應采用整體就位安裝,禁止閘框、閘板分體安裝,防止閘框變形。

4、二期澆筑前將鋼制閘門整體吊裝就位后找好前后、左右的正確位置,然后調整螺栓與工程配鋼筋焊牢固。

 5、鋼制閘門出廠前,為了使閘板、閘框貼合的更緊,安裝后減少間隙,2米以上的鋼制閘門在上下橫框上安裝了壓板卡鐵,立框的斜鐵上增加了頂絲。注意在間隙調整后將卡鐵和斜鐵上的頂絲拆除,以使鋼制閘門啟

PGZ鑄鐵鑲銅閘門安裝技巧一、閘門結構合理,便于安裝,操作簡便,靈活,易于管理、耐腐蝕。二、使用范圍及用途:閘門是水利水電工程中各種渠道上的控制性設備,廣泛應用于中小型水利水電、市政給排水工程、水產養殖、農田灌溉等水利工程。它是用于開啟控制水位,。三、結構及特點: 閘門由閘板、閘框、壓板、止水銷、吊鼻等組成。按結構形式分為:PGZ整體式和組合式兩種。閘門在啟閉機的作用(手動和電動)下,使閘板在閘框的止水面上上下下滑動,完成開放和關閉的過水孔口,閉緊止水銷可使止水面有效貼合,以***中水效果,實現良好的止水目的。安徽渠道閘門啟閉機 供應電話 。每米長度的滲水量不超過0.03升/秒。四、閘門的安裝與調整: 1、在閘門安裝前,檢查各部連接部位的螺栓是否因運輸裝卸中造成的松動,如有松動應以加固。2、檢查主立框與附框、主立框與橫框、閘板與閘框連接的止水面是否有錯位,如有錯位則松動聯結螺栓將止水面調整在同一平面內。3、閘門需要整體安裝,嚴禁拆開安裝。4、安裝調整,閘門的一期工程基礎布置圖配鋼筋并留一定的焊接長度。二期澆注前將閘門整體吊裝就位,穿好各調整螺栓并擰緊,找好閘門前后、左右的正確位置,找直找平,用拉線加以固定,然后調整螺栓與工程鋼筋焊接,再用塞尺檢測確保各止水面的間隙在0.3mm以下,***后可進行二期澆注。PGZ鑄鐵拱形閘門安裝與調整1、在閘門安裝前,檢查各部連接部位的螺栓是否因運輸裝卸中造成的松動,如有松動應以加固。 2、檢查主立框與附框、主立框與橫框、閘板與閘框連接的止水面是否有錯位,如有錯位則松動聯結螺栓將止水面調整在同一平面內。采用需要整體安裝,嚴禁拆開安裝。 3、安裝調整,閘門的一期工程基礎布置圖配鋼筋并留一定的焊接長度。二期澆注前將閘門整體吊裝就位,穿好各調整螺栓并擰緊,找好閘門前后、左右的正確位置,找直找平,用拉線加以固定,然后調整螺栓與工程鋼筋焊接,再用塞尺檢測確保各止水面的間隙在0.3mm以下,***后可進行二期澆注。 2、關于鑄鐵拱形閘門的檢測方法: 1、閘門應按圖示位置安裝、閘板設于迎水面。2、閘板壓向門框允許壓力0.1MPa。 3、閘板壓離門框允許壓力0.02MPa。4、密封工作部位滲漏量不太于1.24L/min.m。 3、鑄鐵閘門的日常使用與養護 1、在啟閉時應注意閘板的上、下極限位置,以免損壞閘門或啟閉機。如果在啟閉機過程中如有異常情況應立即停止使用并及時檢查處理。
