PGZ不銹鋼渠道閘門性能及結構 1.不銹鋼渠道閘門符合《ZBM型不銹鋼渠道閘門》企業標準。

2.閘門結構形式為明桿式不銹鋼渠道閘門、閘門的主要部件(閘板、閘框和導軌)進行酸洗鈍化處理。

3.閘板、閘框按 工作水頭設計,其拉伸、壓縮和剪切強度的安全系數不小于5 。

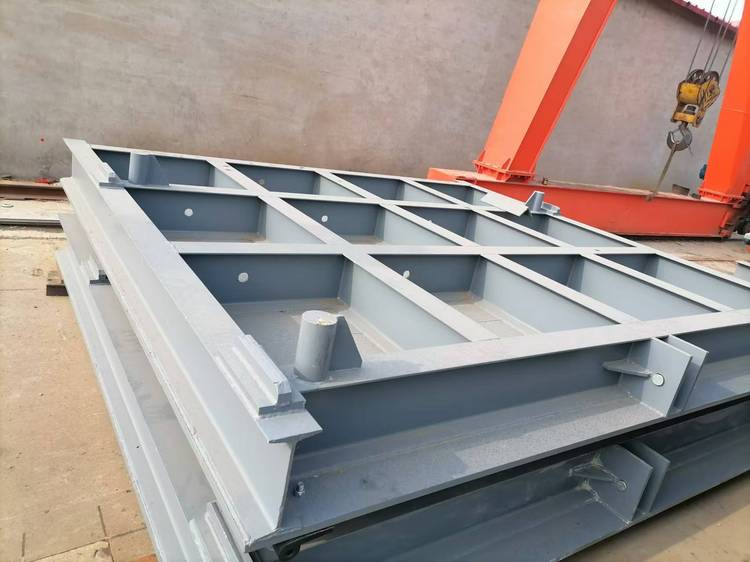

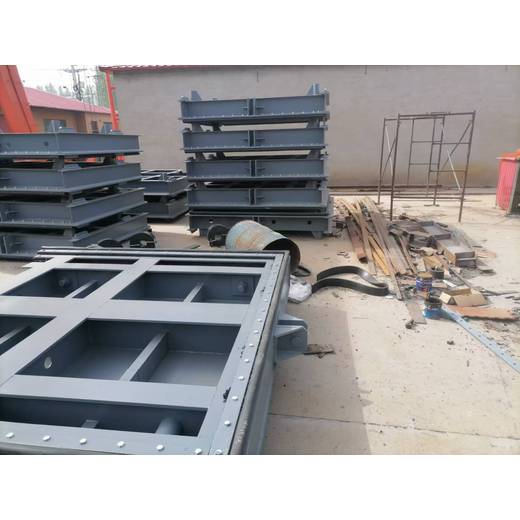

 4.門槽采用鋼板折彎成“U”字形,有一定的強度和剛度,在使用中不變形;門體為整體結構,在迎水面焊接“井”字形加強筋。

5.導軌按 工作水頭設計,其拉伸、壓縮和剪切強度安全系數不小于5。

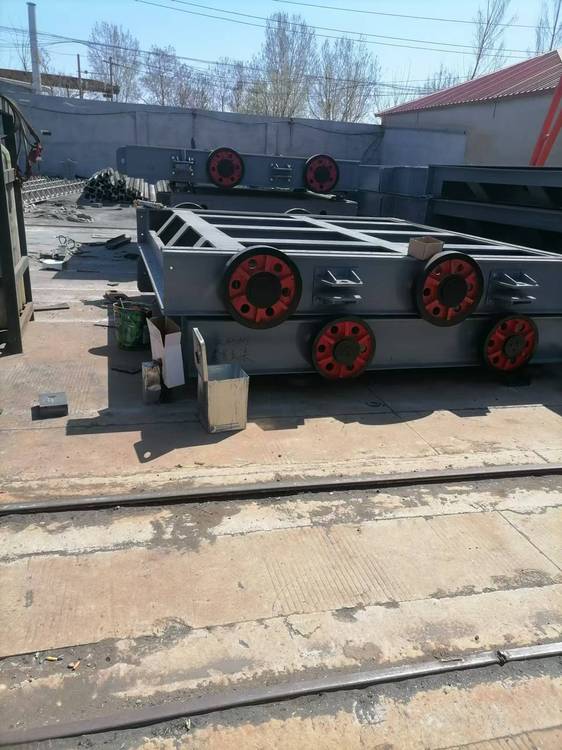

      西雙版納不銹鋼渠道閘門 不銹鋼插板閥不銹鋼污水閘門

 6.密封座分別置于閘框和閘板上,用密封座相同材料制作的沉頭螺釘緊固。在啟閉閘板過程中,不能變形和松動, 螺釘頭部落密封座工作面一起精加工,其表面粗糙度不大于3.2um。

7.密封座止水橡膠采用 丁腈橡膠,密封條厚不小于4mm。

8. 在閘板上端設有吊耳與閘板連接,吊耳的受力點靠近閘板中心線,在 水頭啟閉時,其拉伸壓縮和剪切強度的安全系數不小于5。 9.閘桿的傳動螺紋為梯形螺紋,精度達到7e級標準,閘桿按 工作開閉力設計,其拉伸壓縮和剪切強度的安全系數不小于5。 10.閘門在 工作水頭時,密封泄漏量正向承壓≤0.72L/min.m ,反向承壓≤1.25L/min.m(密封長度)。

11.閘框密封座與閘板密封座間隙小于0.8mm。

12.閘板與閘框?qū)虿鄣拈g隙小于 1.6mm。

 14.驅動裝置采用一體化電動啟閉裝置,設有防護罩,其結構形式便于維修檢查,能滿足室外安裝使用的要求。

15.閘桿設有防護罩,并帶有行程控制器,電動裝置上設有上下限位開關和過扭矩保護裝置,并帶有開度指示器, 閘門的開啟程度,帶有文字“開”的箭頭隨開啟程度而旋轉方向。啟閉機帶有離合器及手輪,以供手動操作。

16.電動機為封閉結構、絕緣等級為F級,防護等級IP55,工作時噪聲小于45dB(A)。

 17.閘門就地控制設備滿足下列條件并具有下列裝置:采用雙門結構,內裝指示燈及按鈕等控制元件,外門裝窺視玻璃并鑲密封橡皮圈。 電源:3相5線制, 交流電380V,50Hz 電機保護空氣開關、接觸器、熱繼電器、開閉指示燈、起?？刂瓢粹o等元件。
