產(chǎn)品別名 |
管溝修復(fù) |
面向地區(qū) |

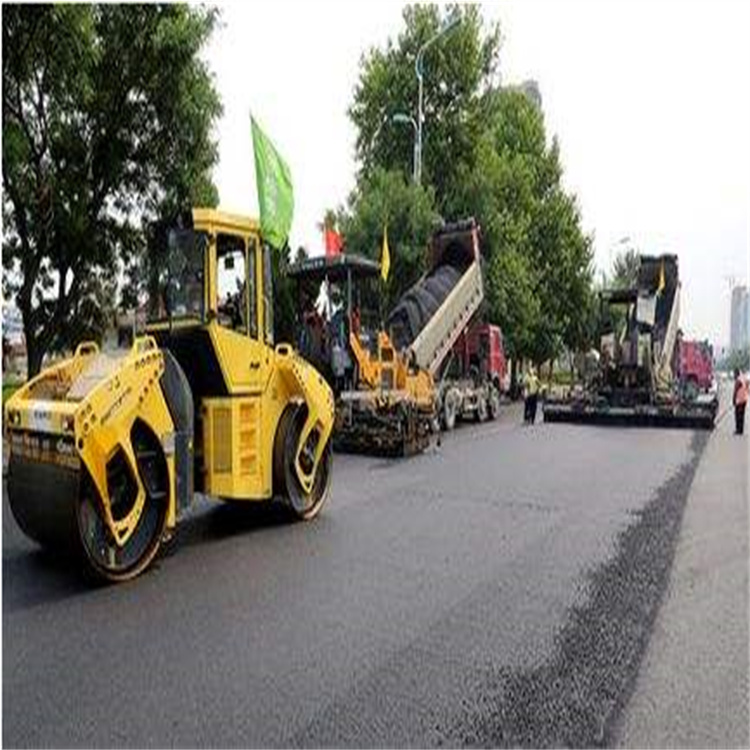

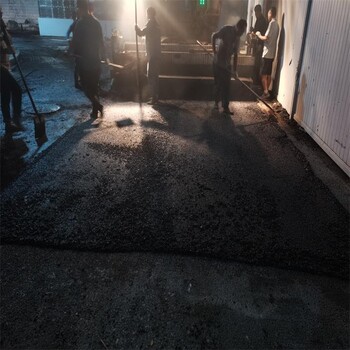

瀝青路面施工方法 一、熱拌瀝青混凝土路面施工工藝 二、施工準(zhǔn)備 1．選購(gòu)經(jīng)調(diào)查試驗(yàn)合格的材料進(jìn)行備料，礦料應(yīng)分類堆放，礦粉是石灰?guī)r磨細(xì)而成不得受潮，必要時(shí)做好礦料堆放場(chǎng)地的硬化處理和場(chǎng)地四周排水及搭設(shè)礦粉庫(kù)房或儲(chǔ)存罐。
2．在驗(yàn)收合格的基層上恢復(fù)中線(底面層施工時(shí))在邊線外側(cè)0.3～0.5m處每隔5—10m釘邊樁進(jìn)行水平測(cè)量，拉好基準(zhǔn)線，畫好邊線。
3．試驗(yàn)段開工前28d安裝好試驗(yàn)儀器和設(shè)備，配備好的試驗(yàn)人員報(bào)請(qǐng)監(jiān)理工程師審核。各層開工前14d在監(jiān)理工程師批準(zhǔn)的現(xiàn)場(chǎng)備部機(jī)械設(shè)備進(jìn)行試驗(yàn)段鋪筑，以確定松鋪系數(shù)、施工工藝、機(jī)械配備、人員組織、壓實(shí)遍數(shù)，并檢查壓實(shí)度，瀝青含量，礦料級(jí)配，瀝青混合料馬歇爾各項(xiàng)技術(shù)指標(biāo)等。 三、瀝青混合料的拌合 4.瀝青的加熱溫度控制在規(guī)范規(guī)定的范圍之內(nèi)，即150—1700C。集料的加熱溫度控制在160—1800C；溫和料的出廠溫度控制在140—1650C。當(dāng)混合料出廠溫度過(guò)高廢棄?；旌狭线\(yùn)至施工現(xiàn)場(chǎng)的溫度控制在不低于120—1500C。
