根據柔性層可以矢放、阻隔、衰減地震波的原理設計隔震支座?？茖W(xué)家們通過長期的研究和探索，發明了隔震減震技術。隔震減震技術是指在建筑物基礎處設置隔震支座等部件形成隔震層以延長整個結構體系的自振周期、增大阻尼，減少輸入上部結構的地震能量，達到預期防震的要求，通過地震模擬實驗結果表明：設置了隔震層的結構變形集中在隔震層，上部結構的相對變形很小，地震波加速度減小到不設隔震層的1/4～1/8，房屋緩慢擺動，上部結構完好，確保了結構安全；而不設隔震層的結構相對變形很大，造成了上部結構的破壞，其地震波加速度放大1～4倍，房屋激烈晃動，梁柱損壞，內部裝修、設備破壞。

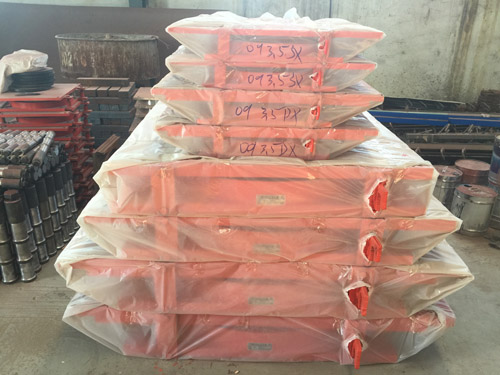

一、衡水GPZ2009（GPZ09T）盆式支座分類：

1、該系列盆座按使用性能分類：

  雙向活動支座：具有豎向承載、豎向轉動和雙向滑移性能，代號為：SX        單向活動支座：具有豎向承載、豎向轉動和單一方向滑移性能，代號為：DX

  固定支座：具有豎向承載、豎向轉動，代號為：GD

  減震型固定支座：具有豎向承載、豎向轉動和減震性能，代號為：JZGD

  減震型單向活動支座：具有豎向承載、豎向轉動、單一方向滑移和減震性能，代號為：JZDX

2、該系列盆座按適宜溫度范圍分類：陽江市GPZ (II)盆式橡膠支座廠家及公司   陽江市GPZ (II)盆式橡膠支座廠家及公司

   常溫型支座：適用于-25℃—+60℃

   耐寒型支座：適用于-40℃—+60℃

二、衡水GPZ2009（GPZ09T）盆式支座結構形式：

   雙向活動支座和單向活動支座由頂板、不銹鋼冷軋鋼板、聚四氟乙烯板、中間鋼板、黃銅密封圈、橡膠板、鋼盆、錨固螺栓、防塵圈、防塵圍板等組成。

   固定支座由頂板、黃銅密封圈、橡膠板、鋼盆、錨固螺栓、防塵圈、防塵圍板等組成。

三、GPZ2009（GPZ09T）盆式支座技術性能：

1、該系列盆座豎向承載力分為33級，即0.4MN、0.5MN、0.6MN、0.8M、N1MN、1.5MN、2MN、2.5MN、3MN、3.5MN、4MN、5MN、6MN、7MN、8MN、9MN、10MN、12.5MN、15MN、17.5MN、20MN、22.5MN、25MN、27.5MN、30MN、32.5MN、35MN、37.5MN、40MN、45MN、50MN、55MN、60MN。

2、該系列盆座水平承載力

    固定支座和單向活動支座非滑移方向的水平承載力均不小于支座豎向承載力的10％。

    減震型固定支座和單向活動支座非滑移方向的水平承載力均不小于支座豎向承載力的20％

3、該系列盆座轉角

支座豎向轉角不小于0.02rad

4、該系列盆座摩擦系數

加5201硅脂潤滑后，常溫型活動支座摩擦系數不大于0.030。

加5201硅脂潤滑后，耐寒型活動支座摩擦系數不大于0.060。

5、該系列盆座位移

    雙向活動支座和單向活動支座順橋向位移量分為五級：±50mm、±100mm、±150mm、±200mm、±250mm。當有特殊需要時，可按實際需要調整位移量，調整位移級差±50mm。

盆式支座的種類有單向活動、固定支座、抗震式、雙向活動式、等不同種類的盆式支座。

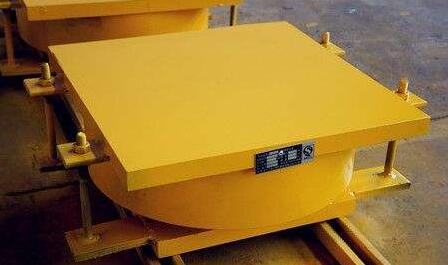

　　在這里我要介紹的是抗震盆式支座,它是由橡膠板、消能板、密封圈、上板座、底盆等構成的。

　　抗震原理是支座的水平力大于豎向承載力的20%時,消能板開始滑動，進而產生隔震效果。

　　接著阻尼圈起到第二道抗震效果。以下是抗震盆式支座的優點，希望能幫助大家解決問題，在施工中帶來方便。

　　抗震盆式橡膠支座的優點：

　　1、抗震橡膠支座轉動角度是0.02rad。

　　2、抗震盆式橡膠支座具有良好的密封性。

　　3、該產品由套筒加螺栓的方式，更容易安裝和維修。

　　4、橋梁盆式橡膠支座采用剛、柔結合的方式起到抗震的作用，增大支座的消耗能力進而增大抗震效果

   盆式橡膠支座，球形橡膠支座

近年來，我國橋梁建設取得舉世公認的成績，然而隨著國民經濟的迅速增長和交通事業的發展，大量正在使用的橋梁隨著使用年限的增長，甚至個別剛投入運營的橋跨結構危害問題已日益，橋梁加固任務十分繁重。由于橋梁結構形式各不相同，支座更換有一定技術難度，使得施工存在一定風險性，需要隊伍，以防損壞橋梁結構。
 橋梁支座是連接橋梁上部結構和下部結構的重要構件，可謂一座橋梁的咽喉所在，關系重大，一旦出現病害，將影響到上下部結構的使用壽命和交通安全。目前，新建的公路橋梁幾乎全部選用橡膠支座。特別是高速公路橋梁，橡膠支座的用量大，病害多，事故頻繁發生，支座病害處治及更換刻不容緩。下面單就支座更換技術結合工程實例作以簡述：
一、支座的病害癥狀及原因分析
 1.支座脫空：支座墊石和梁底鋼板不水平。
 2.支座異常變形：大多因為落梁時不夠平穩，支座存在較大的初始剪切變形。
 3.支座不能正?；瑒樱憾枕斅溆写罅康幕炷晾讳P鋼板銹蝕，摩阻力變大。
 4.支座開裂：施工因素、支座質量問題、超載車輛的影響、支座墊石的影響以及其他因素。
二、主要更換方案
 1.扁型千斤頂法
 把超薄的液壓千斤頂安放在主梁與蓋梁的狹小的空間內，直接頂升梁體，利用百分表觀測梁體上升的速度，以橋跨各梁體受力均勻同步提升。該方法是目前使用廣泛的頂升方法。
 2.鞍型支架法
 用橋墩本身做支撐在蓋梁上搭設支架，設計成“鞍型支架”，放置千斤頂來頂升梁體。
 3.枕木滿布式支架法 在地面上設置枕木，以枕木為基礎，設置滿布式或部分木支架至橋梁梁體處，在支架上安置千斤頂頂升梁體。
 4.鞍型支架法
 用橋墩本身做支撐在蓋梁上搭設支架，設計成“鞍型支架”，放置千斤頂來頂升梁體。
