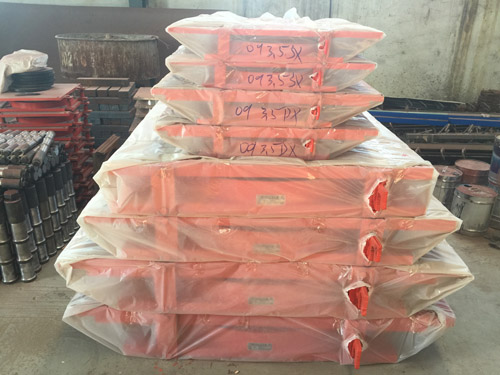

衡水盆式橡膠支座是鋼構件（底座和頂板構成一個盆形）與橡膠組合而成的新型橋梁支座，與鑄鋼輥軸支座和板式橡膠支座相比，具有承載能力大，水平位移量大、轉動靈活等特點，且重量輕，結構緊湊，構造簡單，建筑高度低，加工制造方便，節省鋼材，降低造價等優點，是適宜于大垮橋梁使用的較理想的支座。本系列支座承載力為31個級別，承載力0.8MN-60MN，能滿足大型橋梁建造的需要。橡膠墊塊，橡膠減震塊
盆式橡膠支座的構造特點及功能：

        衡水盆式橡膠支座是利用被半封閉鋼制盆腔內的彈性橡膠塊，在三向受力狀態下具有流體的性質特點，來實現橋梁上部的轉動，同時依靠中間鋼板上的F4板與上座板的不銹鋼板之間的低摩擦系數來實現上部結構的水平位移，使支座所承受的剪切不再由橡膠完全承擔，而間接作用于鋼制底盆及F4板與不銹鋼之間{TodayHot}的滑移上。從試驗的數據來看，橡膠處于三向約束狀態時的抗壓彈性模量為50000kg/cm2，比無側向約束的抗壓彈性模量增大近20倍，因而支座承載能力大為提高，解決了板式橡膠支座承載能力的局限，能滿足大的支承反力、大的水平位移及轉角要求。

GPZ（KZ）盆式橡膠支座抗震原理

　　國家對于抗震盆式橡膠支座驗收與安裝 國家對于抗震盆式橡膠支座驗收與安裝是非常重視的,因此對于施工單位在安裝抗震盆式橡膠支座時，要將支墊石安裝設置為了抗震支座的施工質量，以及調整、觀察和更換支座的方便，不管是采用現澆梁法還是預制梁法施工，不管安裝何種類型的盆式橡膠支座，在墩臺頂設置支座墊石都是必需的,這主要有兩個方面的要求:

　　1、關于抗震支座支承墊石的平面大小應能承受上部構造荷載為宜，一般長度和寬度都比盆式支座的下鋼板大250mm以上。墊石高度應大于65mm，以從到墩臺頂面有足夠的空間高度，用來安放千斤頂，供支座調換時使用。墊石四周做成坡面，以防積水

　　2、一定有堅固的鋼筋網安裝在支承墊石內，豎向鋼筋應與墩臺內鋼時接牢固。澆筑墊石用的水泥標號不低于C40號，墊石混凝土頂面預先用水平尺校準，力求平整而清潔。

　　3、對于抗震型盆式橡產支座驗收是按中華人民共和國交通部行業標準要求進行驗收。支座各部件如鋼件、橡膠、聚四氟乙烯板、不銹鋼滑板等其材質符合標準要求。支座外觀質量和部件之間的配合公差應符合標準和設計圖紙要求，尤其應注意聚四氟乙板與中間鋼板凹槽、密封圈與盆環及橡膠板與鋼盆之間的配合公差，還應對不銹鋼滑板和聚四氟乙烯滑板的外觀質量進行檢查，并根據廠方裝箱清單對配件如地腳螺栓、底柱、墊圈等進行驗收。GPZ（KZ）抗震型盆式橡膠支座安裝及更換，GPZ（KZ）抗震型盆式橡膠支座安裝及更換

　　4、對于支座整體力學性能試驗可按標準規定方法進行。檢測項目包括支座豎向壓縮變形和盆環徑向變形。標準要求在設計荷載作用下支座豎向壓縮變形不得大于支座總高的2%，盆環上口徑向變形不得大于盆環外徑的0.5‰ ，支座殘余變形不得超過總變形量的5%。測試實體支座摩阻系數選用支座承載力不大于2MN的活動支座或試件代替。

 盆式橡膠支座的主要作用是為了增加行車時的平順，大型橋梁中的伸縮縫間距都比較大，這就需要使用大位移量的盆式橡膠支座，每個級別的盆式橡膠支座都有大小兩個位移量（比如說I型、II型），因此在設計盆式橡膠支座時，需要計算活動盆式支座的**大縱橋向位移量。

       盆式橡膠支座縱橋向位移量應包括溫度變化、混凝土徐變、混凝土干縮引起的位移以及汽車牽動力引起的位移；盆式橡膠支座橫橋向的位移量都能得到滿足，不需要單計算

　GPZ系列(Ⅱ)型盆式橡膠支座是GPZ系列的改進型號，其工作原理是利用被封閉在鋼制盆腔內的橡膠塊，在三向受力狀態下具有流體的體積不可壓縮性的特點，將橋梁上部結構的反力可靠地傳遞到墩臺上，并實現橋梁梁端的轉動，同時依靠聚四氟乙烯板與不銹鋼板之間的自由滑移，來適應橋梁上部結構由于氣溫變化、混凝土徐變收縮等因素引起的水平位移，從而橋梁的使用安全。本產品適用于各類高等級公路橋梁、及其它大中型橋梁。
　　 GPZ系列(Ⅱ)型盆式橡膠支座是由中交公路規劃設計院設計，根據交通部JT391－1999《公路橋梁盆式橡膠支座》標準生產的，在原來GPZ系列盆式橡膠支座的基礎上，作了較大的改進，主要內容為：
　　 a、支座設計承載力從原來的1000KN－50000KN擴大為0.8～60MN，級差從18級增至31級，擴大了使用范圍；
　　 b、常溫型活動支座設計磨擦系數小取值原來的0.04下調到0.03。

公路盆式橡膠支座安裝注意事項

（1）在安裝支座的墩或臺頂面設置安裝堅固的支撐墊石。

（2）在除標高符合設計要求外，為確保支座的使用性能外，須三個方向的平面水平 。

（3）在安裝前應拆箱作全面檢查及進行清潔。除去油污，特別是盆式支座內的不銹鋼與填充聚四氟乙烯板的相對滑移面應用丙酮仔細擦洗干凈，支座其它各件也應擦洗干凈，支座內不得涂刷防銹油。

（4）在安裝中，要的中心線與主梁中心線應重合或保持平行。

（5）確保公路盆式橡膠支座的上、下各部件縱橫向?qū)χ?，或由于安裝時溫度與設計溫度不同，支座縱向上下各部件錯開的距離與計算值相等。盆式橡膠支廠家，盆式橡膠支座價格

（6）如果在連續橋梁實行體系轉換時，在橡膠支座和硫磺水泥漿塊之間采取隔熱措施，以免損壞填充四氟乙烯板和橡膠塊
