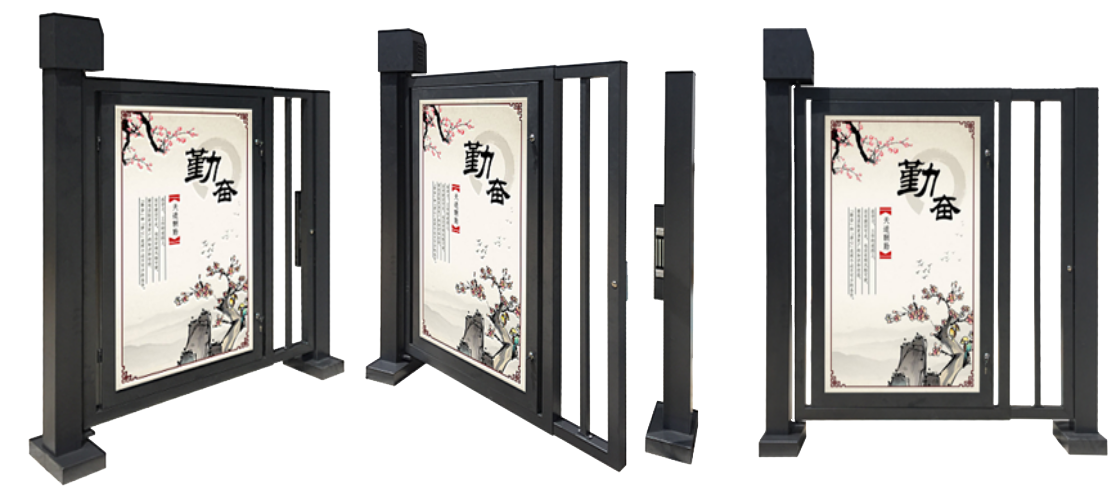

小區廣告門,內蒙古廣告門,自動刷卡進出小門,人臉識別廣告門 |
面向地區 |
類型 |
全套設備 |
產品特點：
低功耗，靜態功率10W，工作大功率60W；
，工作時噪音低于50 db；
支持多種信號輸入，繼電器信號，電壓信號（5-24V）；
電機過流、過載、短路保護；
智能遇阻、推門反轉保護；
電機電流、推力、速度調節；
磁感應限位，防潮防塵；
安裝注意事項：
A、 門立柱為主要承力，在安裝時地基牢固受力；
B、 安裝時按說明書提供的尺寸進行安裝，安裝不正確將直接導致廣告門不能正常工作，嚴重時將損壞設備。
C、 安裝時嚴禁改變廣告門的結構。
2.1廣告門機械部分的安裝
2.1.1安裝說明
A、右開門，如下圖：
廣告門電氣部分的連接
2.2.1控制端口說明
警告：A、電氣部分連接線時，嚴禁帶電操作，所有連接完成后方可通電。
B、勿將電源正/負極接反，否則將造成設備損壞。
注意：
A、 外部門禁設備開門信號：a、門禁設備為開關量輸出（干接點）時，閉合開關控制開門、平時開關應常開，無極性要求；b、電壓輸出（濕接點）時，正端接NO、負端接GND，高電平（5-24VDC）控制開門，平時為低電平（0V），請注意接線的極性，接反將導致不能正常工作；
門禁設備開門信號為電壓輸出（濕接點）時，應設置跳線到 電壓，出廠時默認跳線位置為繼電器（干接點）。
參數設置
廣告門控制器采用4位LED數碼管顯示，三個按鍵用于設置參數，撥碼開關用于選擇左/右開門，跳線選擇開門控制信號輸入是繼電器還是電壓方式，各指示燈指示電源是否正常以及限位磁鋼的位置.
3.1.1、開門控制信號輸入選擇跳線：
A、跳線帽若插到電路板上“繼電器”對應的兩個引腳位置，則為繼電器開關量信號輸入，繼電器開關短接控制開門。
B、跳線帽若插到電路板上“電壓”對應的兩個引腳位置。則接入電壓信號為5-24V時控制開門。
3.1.2、安裝和接線完成后，打開電源，等待數秒廣告門進入待機狀態，待機狀態下數碼管顯示北京時間。
